工业管路用三通法兰连接结构设计

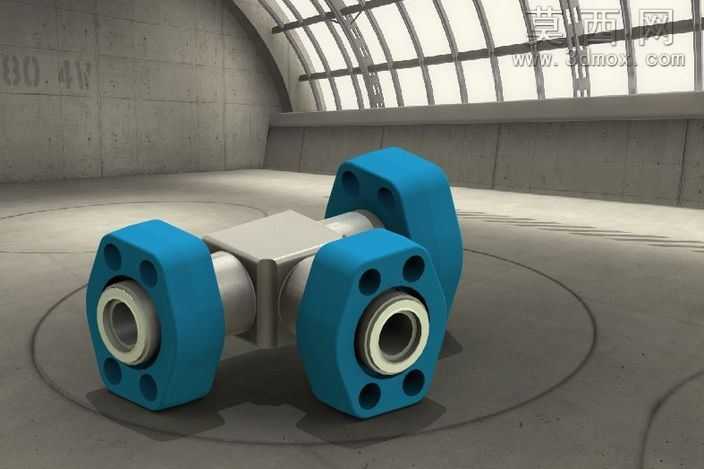

本三通法兰模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路连接件的通用尺寸规范，对法兰盘的螺栓孔位、密封端面、管路对接端口等关键结构进行了精准的尺寸约束，确保各部分结构的装配公差符合工业管路连接的使用要求。模型整体采用对称式结构布局，三个连接端口呈正交分布，可实现三条管路的交汇连通，适配多支路管路系统的转接需求。材质设置上，法兰主体连接基座采用哑光银灰色金属材质，模拟铸钢或不锈钢基材的金属质感，表面做了细微的磨砂纹理处理，还原工业金属部件的真实表面状态；两端及侧方的法兰压盖部分采用饱和度适中的蓝色工程塑料或喷涂漆面材质，与金属基座形成清晰的视觉区分，便于快速识别部件的装配层级；管路对接的内圈端口设置了浅灰白色密封衬套结构，模拟橡胶或聚四氟乙烯密封件的材质特征，还原法兰连接的密封结构细节。渲染环节采用工业场景化布光方案，以柔和的环境漫反射光为主，搭配定向主光源突出金属材质的反光特性与部件的结构轮廓，阴影设置采用软阴影模式，避免生硬阴影遮挡结构细节，背景选用带有工业厂房特征的弧形混凝土墙面与采光窗场景，烘托产品的工业应用属性。设计过程中优先考虑法兰连接的通用性与结构可靠性，法兰盘上的螺栓孔采用均匀圆周排布，确保连接时受力均匀，密封端面做了平整化处理，保证对接后的密封性能，中间的连通腔体做了平滑过渡设计，减少管路内部的流体阻力，整体结构无冗余设计，各部件拆分逻辑清晰，可直接用于管路系统的装配模拟、结构展示或工程参考。
