减压阀配套钣金安装固定支架结构设计

　　这款钣金构件主要配套减压阀类流体控制设备使用，在工业流体管路系统、车间气动控制回路、小型调压设备集成场景中承担安装承载、部件防护、走线限位的多重作用。日常在气动设备集群的调压站布局、小型液压站的阀组安装、实验室气路的调压单元固定场景中，这类钣金件是阀件集成安装不可或缺的配套结构件，相比铸造或机加工的安装支座，钣金成型的构件重量更轻，加工周期更短，适配小批量定制化的阀组集成需求，在设备改造、临时气路搭建场景中也能快速适配安装。

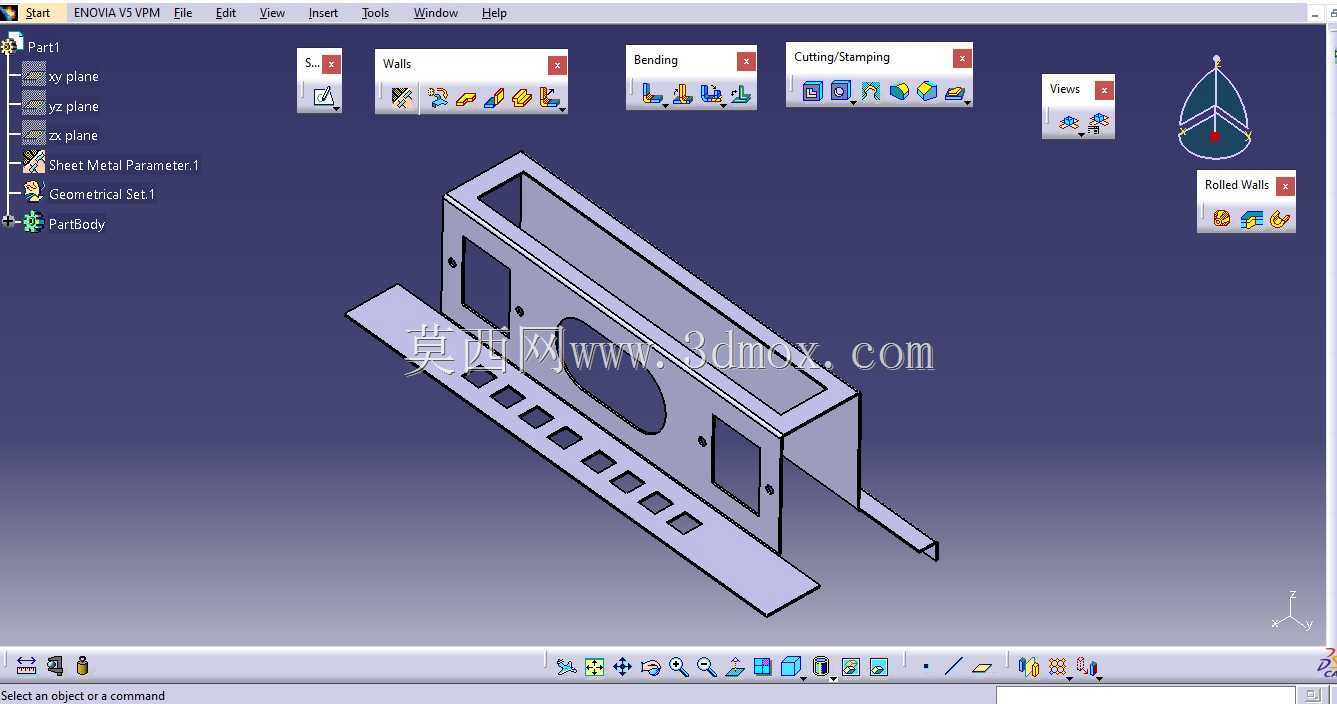

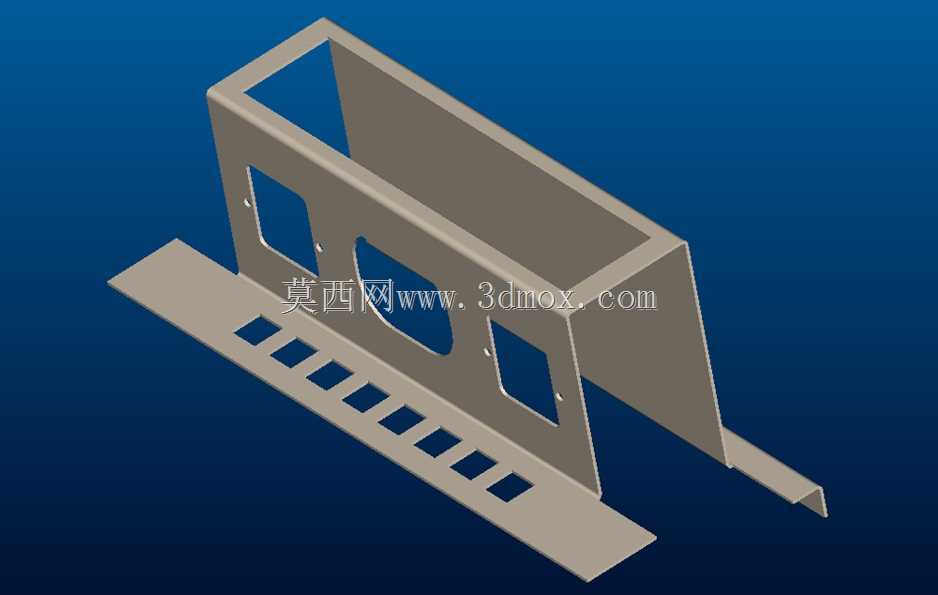

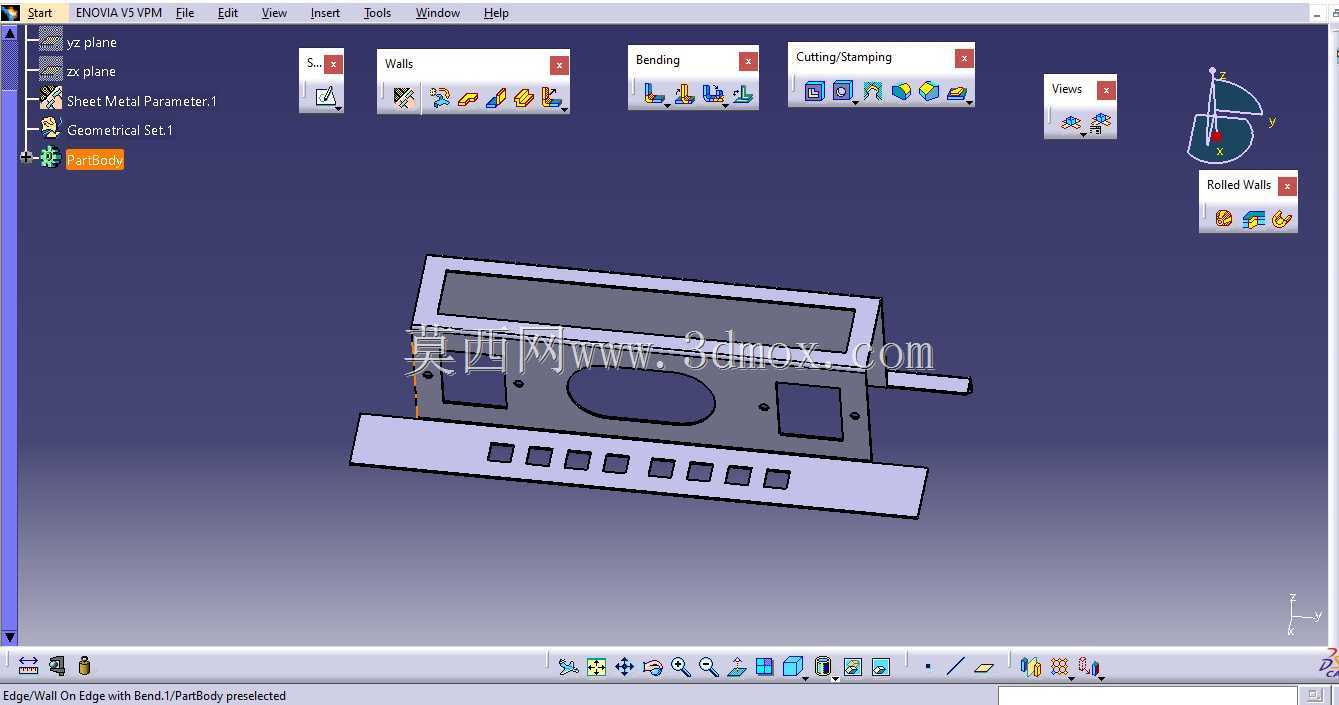

　　从功能特性来看，构件主体采用弯折成型的槽型主体结构，侧边预留的方形开孔用于嵌装调压指示标识或者小型状态观察窗，中部的圆形开孔用于避让减压阀的调压旋钮或者管路引出端，底部延伸出的带阵列方孔的翼板，一方面用于通过螺栓将整个构件固定在安装基面或者设备机架上，阵列排布的孔位可以适配不同的安装孔距，兼容不同规格的安装基面，减少现场二次打孔的工作量；另一方面翼板的翻边结构提升了整体的结构刚度，避免薄板受力出现翘曲变形，保障阀件安装后的位置精度。构件侧边的弯折翻边既可以提升整体的抗扭刚度，也能对安装在槽内的减压阀本体形成侧向防护，避免现场作业时工具磕碰、管线剐蹭对阀件造成损伤，同时翻边预留的缺口可以作为管路、控制线缆的走线通道，规范阀组周边的管线排布，避免管线杂乱堆积影响调压操作或者后期维护。

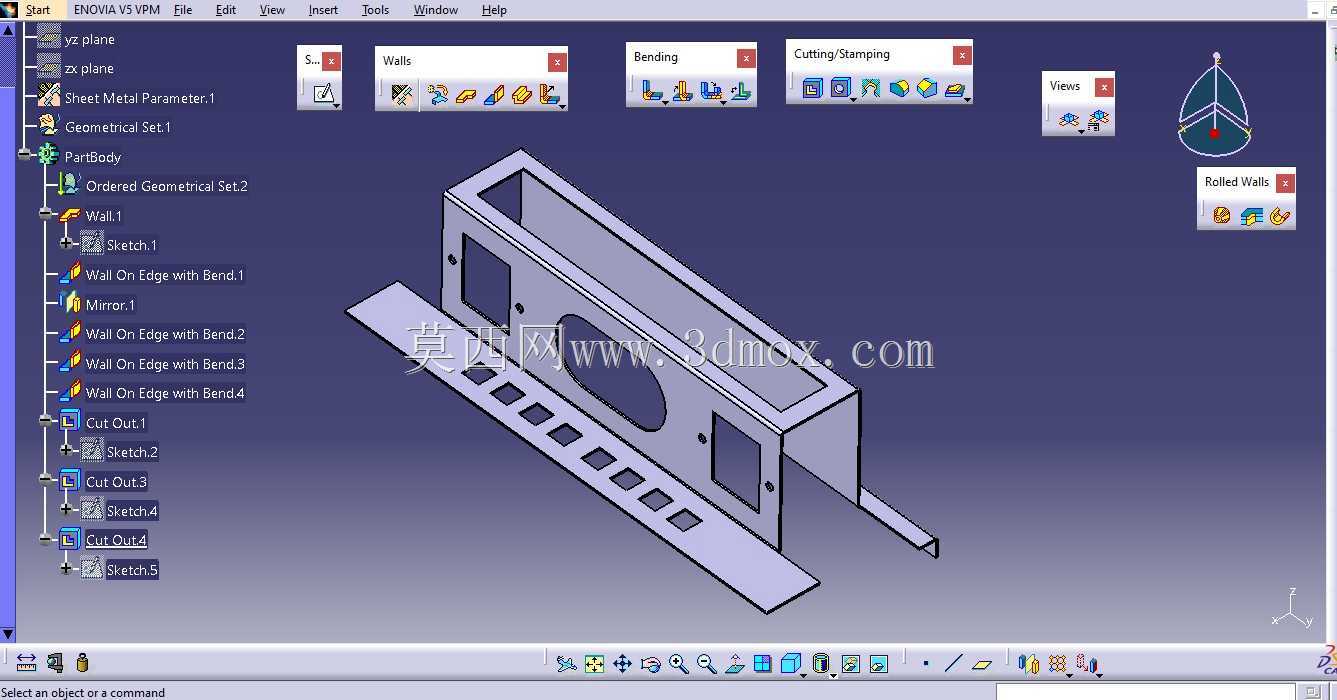

　　设计过程中首先要匹配对应减压阀的安装尺寸，先确定槽型主体的内部净宽、净深尺寸，确保减压阀本体可以顺利嵌入槽内，预留0.5-1mm的装配间隙，避免钣金件成型公差导致阀件无法装入；其次要核算板材的折弯系数，根据选用的板材厚度调整折弯扣除值，保障弯折后各安装孔位的位置度符合装配要求，避免孔位错位导致安装时螺栓无法穿入。底部翼板的阵列孔设计，需要兼顾常用的安装孔距规格，覆盖M4到M6常用安装螺栓的孔径要求，同时孔位间距要避开安装基面的加强筋位置，提升现场安装的适配性。中部的圆形避让孔需要和减压阀的调压端同轴度控制在1mm以内，避免调压旋钮转动时和钣金孔壁发生剐蹭，影响调压操作的顺畅度。

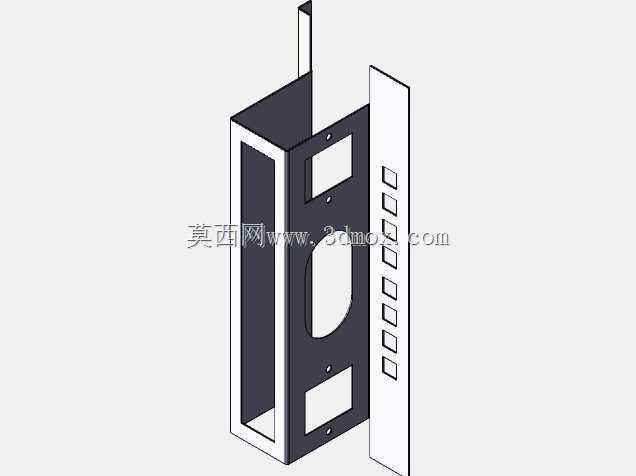

　　外形尺寸方面，这类配套钣金件的整体宽度通常控制在120-180mm区间，适配主流的小型直动式减压阀的本体宽度，主体槽深控制在60-80mm，能够完全包覆阀件的主体部分，底部翼板总长度控制在200-260mm，保障安装后有足够的支撑跨度，避免阀件安装后出现悬臂晃动的问题。安装边界上需要注意，构件安装后上方需要预留不小于30mm的操作空间，方便手动旋转调压旋钮调整压力值，侧边预留不小于20mm的空间用于管路接头的安装和拆卸，底部和安装基面贴合后，翼板的平面度需要控制在0.3mm以内，避免安装后钣金件出现强制变形，长期受力导致焊缝或者折弯处出现开裂。另外在折弯处需要预留合适的折弯内R角，避免折弯处出现应力集中，在设备长期运行的振动环境下出现裂纹，对于需要经常拆装的场景，安装孔位可以额外加装压铆螺母，提升螺纹连接的耐用度，避免多次拆装后薄板螺纹滑牙。这类钣金件的成型工艺通常采用激光下料、数控折弯、边角去毛刺的工序，不需要额外的焊接工序，加工效率高，成本可控，表面可以根据使用场景选择喷塑、镀锌处理，适配不同的防腐需求，在潮湿或者有腐蚀性气体的车间环境中，镀锌处理的构件防锈能力更强，使用寿命更长。
