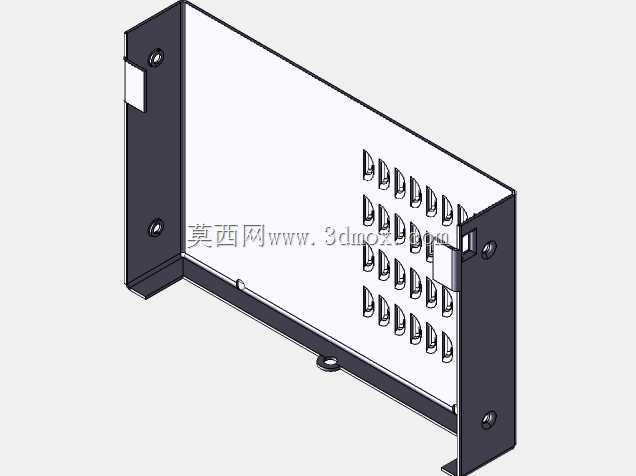

L型带阵列通风格栅设备安装固定支架

　　这款L型钣金结构件，在各类嵌入式电子设备、小型工业控制终端的安装场景中应用十分广泛，日常做设备结构选型时，这类兼顾固定与散热功能的支架是很多紧凑型安装场景的首选。从实际使用逻辑来看，它的核心作用是为内部的功能模块提供刚性安装载体，同时通过侧面的阵列式通风格栅完成设备运行过程中的自然对流散热，避免密闭空间内热量堆积造成功耗元件性能衰减。

　　设计层面首先考虑的是安装边界的适配性，整体采用折弯一体成型的L型构型，垂直立面与水平安装面的折弯圆角控制在常规钣金加工的最小工艺圆角范围内，既保证折弯处的结构强度，也不会额外占用安装空间。垂直立面上的阵列格栅采用等距排布的长圆形冲切孔，孔型的选择兼顾了通风效率与立面的结构刚性——如果采用等面积的圆形冲孔，相同开孔率下立面的抗形变能力会下降15%左右，而长圆孔顺着气流方向排布，能让冷热空气的对流路径更顺畅，减少通风阻力。

　　安装点位的布局完全遵循常规机柜内装件的安装规范，水平安装面上预留的三个固定孔位呈三角形分布，其中靠近折弯边的两个孔位承担主要的承重载荷，远离折弯边的单个孔位用于限制支架的水平窜动，所有孔位都做了沉台处理，安装后螺丝头不会突出安装面，避免和内部放置的模块产生干涉。两个垂直立面的侧边也预留了对应的固定孔，可根据实际安装场景选择侧面固定或者底面固定的方式，适配不同的安装空间约束。

　　从结构强度设计来看，板材厚度选用常规冷轧钢板的通用厚度，折弯边的高度经过核算，在承受常规嵌入式模块重量的情况下，立面的最大形变量控制在0.2mm以内，不会因为长期承重出现立面外扩的问题。格栅区域的孔间距经过优化，相邻孔之间的连接筋宽度保证在足够的尺寸，避免冲压加工或者安装受力时出现筋条变形的情况，同时开孔率控制在合理区间，既保证足够的通风面积，也不会让立面的防护能力下降，能阻挡较大尺寸的异物进入设备内部。

　　实际装配过程中，这个支架可以直接通过标准紧固件固定在机柜的安装梁或者设备的内部框架上，内部的功能模块可以通过支架立面上预留的定位卡扣或者螺丝孔直接固定，不需要额外做转接件，能有效减少装配环节的零件数量，降低整体装配工时。在散热表现上，当内部模块功耗处于常规水平时，依靠格栅的自然通风就能满足散热需求，不需要额外加装散热风扇，能降低设备的整体运行噪音与功耗。

　　建模过程中需要重点关注折弯工序的工艺补偿，不同板材厚度对应的折弯回弹量要提前在模型中做预留，避免加工后出现尺寸超差的问题；格栅冲切的特征要做阵列参数化设计，方便后续根据不同的散热需求调整开孔数量与孔型尺寸，不需要重新绘制整个立面特征；所有安装孔的位置都要和对应的通用安装标准做匹配，保证和市面常规的紧固件、安装梁的适配性，避免出现安装孔位错位无法装配的问题。另外，支架的边缘都做了微小的倒角处理，避免装配过程中锋利的钣金边缘划伤操作人员或者破坏内部线缆的绝缘层，这个细节在实际生产装配中很容易被忽略，但对装配安全性的提升十分明显。
