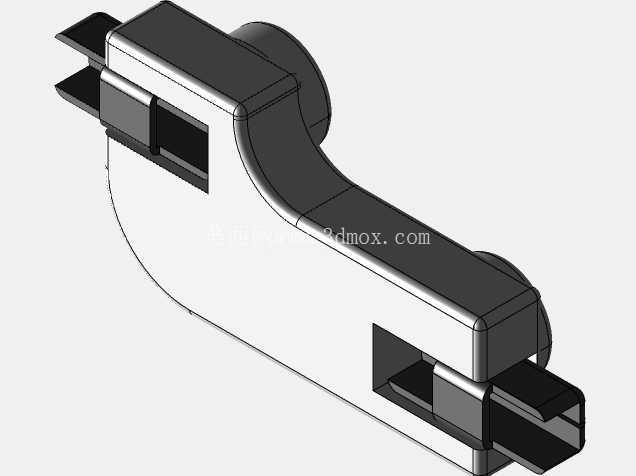

凯华兼容MX轴体热插拔插座结构设计

　　在客制化机械键盘及量产机械键盘的生产、改装场景中，轴体固定与连接结构的可靠性直接决定了键盘的使用寿命与改装灵活性，传统机械键盘轴体采用引脚直接焊接在PCB板上的固定方式，一旦轴体出现故障需要更换，或是玩家想要更换不同手感的轴体，就需要动用吸锡器、电烙铁等工具完成拆焊、重新焊接的操作，不仅操作门槛高，拆焊过程中还容易损伤PCB焊盘，造成整块电路板报废的问题。这款适配Kaihl MX兼容开关的热插拔插座，正是针对这一行业痛点开发的轴体连接固定部件，核心作用是在PCB板与轴体引脚之间建立可反复插拔的可靠电气连接与机械固定结构，让轴体更换无需焊接操作，直接插拔即可完成替换，大幅降低轴体更换的操作门槛，同时避免拆焊过程对PCB造成的损伤。

　　从结构设计思路来看，这款热插拔插座采用了弯臂式弹性接触结构，主体采用耐高温绝缘工程塑料作为基座材质，基座的外形轮廓完全匹配MX规格轴体的底部定位柱间距，安装时可直接卡入PCB板上预设的轴座安装位，基座上设置的两个弹性接触端子分别对应轴体的两个金属引脚，端子采用高弹性铜合金材质冲压成型，表面做镀厚金处理，既保证多次插拔后的接触弹性不会出现衰减，也能降低接触电阻，避免按键触发时出现接触不良、按键双击等问题。基座的两侧设置有卡扣式固定结构，安装时可直接卡接在PCB板的对应开孔中，不需要额外焊接固定轴座本身，生产组装时可直接通过SMT贴片工艺完成轴座的焊接固定，适配自动化生产线的组装流程，提升键盘生产的组装效率。

　　从安装边界与尺寸参数来看，这款热插拔插座的整体外形完全适配标准MX轴体的安装尺寸，安装后不会与卫星轴、定位板、PCB板上的其他电子元件产生干涉，基座的高度经过精准核算，安装后轴体引脚插入接触端子的深度刚好达到可靠接触的行程范围，既不会因为插入过浅导致接触松动，也不会因为插入过深导致轴体安装不到位、按键卡涩的问题。弹性接触端子的夹持力经过反复调校，单脚夹持力控制在合适范围内，既可以保证轴体插入后不会因为日常按键的敲击震动出现松脱、接触不良的问题，也能保证用户插拔轴体时不需要过大的力度，避免插拔时用力过大损伤轴体引脚或是PCB板。接触端子的开口处做了导向倒角设计，轴体引脚插入时可以顺着倒角顺利滑入接触端子的夹持区域，即使轴体引脚存在轻微的歪斜，也能顺利完成插接，不会出现引脚顶弯、无法插入的问题。

　　在实际应用场景中，这款热插拔插座不仅适用于客制化键盘玩家的自行改装场景，也完全适配量产机械键盘的生产线组装要求，绝缘基座的材质可耐受SMT回流焊的高温环境，过炉焊接时不会出现基座变形、端子移位的问题。插座的接触端子经过万次插拔寿命测试，反复插拔轴体后依然能保持稳定的接触压力与导电性能，满足键盘整个使用周期内的轴体更换需求。相比传统的焊接固定方式，采用这款热插拔插座的键盘，在售后维修环节也能大幅提升维修效率，出现轴体故障时不需要拆焊轴体，直接拔出故障轴体替换新轴即可完成维修，大幅降低售后维修的时间成本与物料损耗。在结构细节设计上，基座的底部做了平整处理，焊接时可以完全贴合PCB板表面，避免出现虚焊、假焊的问题，基座两侧的定位凸点可以在SMT贴装时与PCB板的定位孔配合，保证贴装位置的精度，避免出现贴装偏移导致轴体无法插入的问题。
