TPA3110D2单声道音频功放电路板设计

　　在音频设备开发、小型嵌入式音响系统搭建、工业语音提示模块集成的场景里，这类单声道功放板是核心的信号放大执行部件，负责将前级输出的弱音频信号做功率提升，直接驱动扬声器完成电声转换。这款基于TPA3110D2芯片设计的功放板，在布局阶段就优先考虑了功率回路的最短路径设计，输入接口布置在板边一侧，输出接口对应布置在板边另一侧，避免输入输出走线平行排布引发的自激干扰，功率输入引脚就近布置大容量电解电容做储能滤波，搭配贴片功率电感构成闭环的功率输出回路，能有效降低开关电源类功放常见的高频纹波问题。

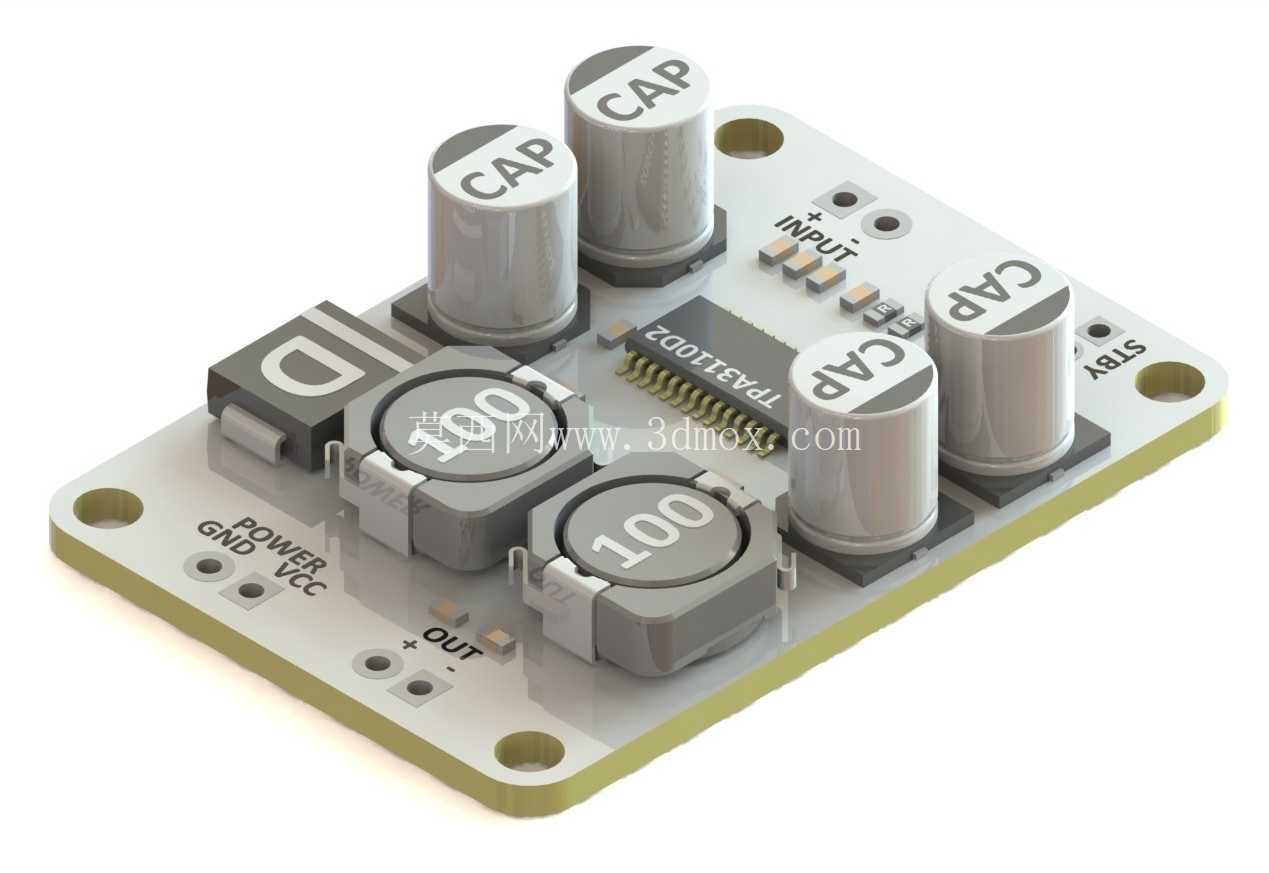

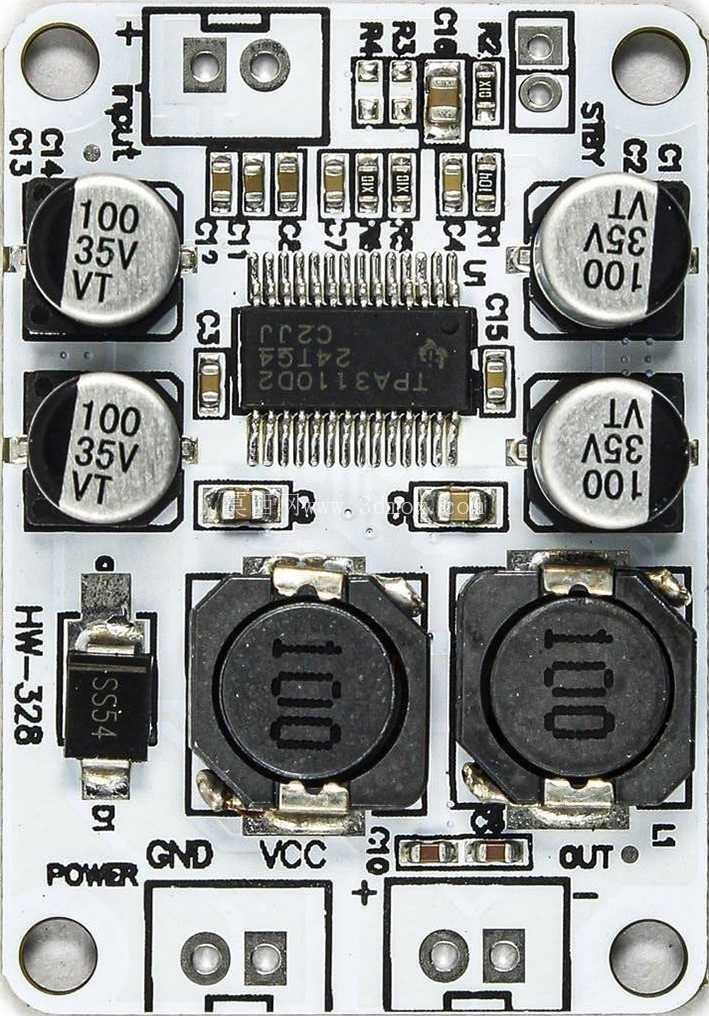

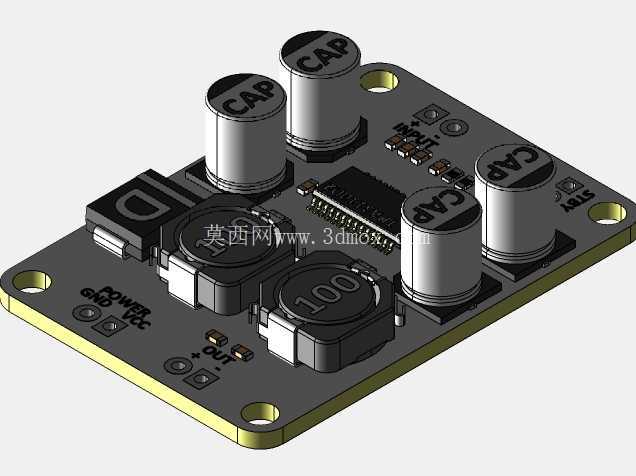

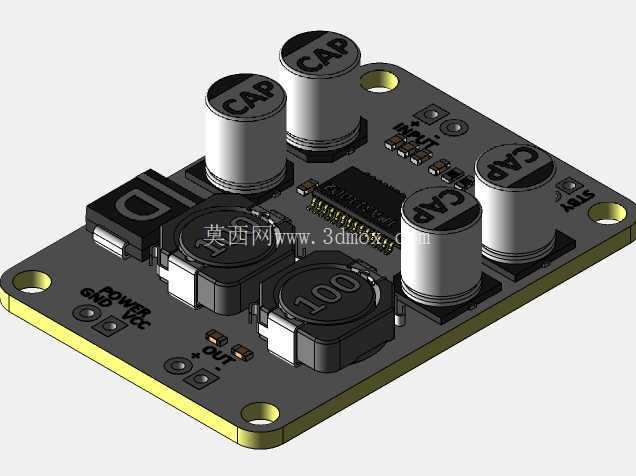

　　板载的四颗电解电容分别对应芯片不同电源引脚的去耦需求，容值选型匹配芯片工作时的瞬态电流响应要求，两颗屏蔽式功率电感紧贴芯片功率输出引脚布置，减少大电流走线的长度，降低线路损耗与电磁辐射。安装边界上，板体四角预留了标准的通孔安装位，孔径适配常用的M3铜柱或螺丝，可直接固定在设备壳体内部的安装柱上，板体整体厚度控制在常规PCB加工公差范围内，板上最高元件为顶部的电解电容，高度满足多数紧凑型音响设备的内部净空要求，不会和外壳结构产生干涉。

　　实际使用中，这类功放板可直接对接前级音频解码模块的输出，单路供电即可工作，无需额外的负压电源，适配便携式音响、桌面小功放、公共区域语音播报终端等多种设备的集成需求，设计时预留的待机控制引脚可直接对接主控IO，实现设备的低功耗待机控制，无需额外增加开关控制电路。板上丝印清晰标注了电源正负极、输入输出方向、待机引脚定义，生产装配时可快速识别极性，避免反接损坏器件，功率器件的排布避开了板上安装孔位置，打螺丝固定时不会触碰到元件引脚造成短路，PCB边缘做了圆角处理，避免装配时割伤线材或操作人员手指。

　　从结构适配性来看，这款板型可直接嵌入到多数小型音频设备的壳体内部，不需要额外做结构避让，元件排布的间距满足波峰焊或手工焊接的工艺要求，批量生产时的装配良率有充足保障，功率回路的铺铜做了加厚处理，大电流工作时的线路发热更低，长时间满功率工作也不会出现板体局部过热的问题。
