LAT-5+紧凑型射频放大器结构设计

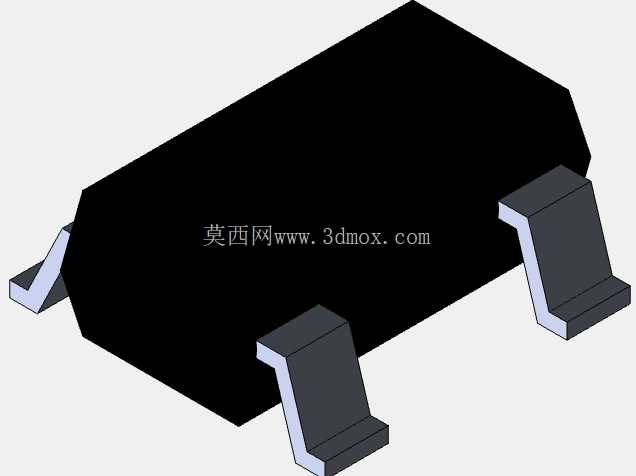

　　在射频通信链路、雷达前端接收模块、高精度测试测量设备的电路设计中，这类紧凑型射频放大器件是链路里不可或缺的核心信号调理单元，主要承担小信号前置放大、链路增益补偿的作用，能够在宽频带工作区间内对输入的微弱射频信号进行线性放大，保证后续解调、采样模块能够获取足够幅值的有效信号，避免信号幅值过低导致的信噪比恶化、采样失真等问题。从结构设计角度看，该器件采用表贴封装形式，三个引出引脚分别对应信号输入、信号输出与接地端，引脚采用弯折成型的金属引线结构，既能够保证焊接时与PCB焊盘的充分贴合，也能在一定程度上缓冲焊接热应力、整机振动带来的机械载荷，降低引脚脱焊、器件失效的概率。器件本体采用黑色环氧塑封材质，整体外形为规整的小尺寸长方体，

　　边角做了微小的倒角处理，既符合半导体封装的注塑成型工艺要求，也能避免生产转运过程中边角崩裂损伤内部芯片。设计这类器件的三维模型时，需要严格把控引脚的共面度参数，保证三个引脚的底部焊接面处于同一平面，公差控制在贴片工艺允许的范围内，否则会导致SMT贴装时出现虚焊、立碑等工艺缺陷；同时要准确还原引脚的弯折角度与伸出长度，匹配标准PCB封装库的焊盘位置，避免出现器件与封装不匹配无法装配的问题。从安装边界来看，该器件属于小尺寸表贴元件，贴装时需要在器件周边预留足够的爬电距离与焊接操作空间，周边避免布置过高的元器件，防止回流焊时出现阴影效应影响焊接质量；器件本体的高度较低，适用于对内部空间有严格限制的紧凑型射频模块、便携式通信设备中，

　　能够在有限的板卡空间内完成信号放大功能，无需额外配置复杂的外围匹配电路，降低整体电路的设计复杂度。在实际工程应用中，这类低噪声射频放大器通常布置在接收链路的最前端，紧邻天线接口位置，第一时间对天线接收到的微弱空间信号进行放大，凭借自身低噪声系数的特性，尽可能减少放大过程中引入的额外噪声，保证整个接收链路的噪声系数处于较低水平，提升设备的接收灵敏度；其出色的线性度指标能够保证在输入信号幅值存在一定波动时，输出信号不会出现明显的非线性失真，避免产生交调、互调干扰影响通信质量，不管是在民用通信基站的射频前端、车载雷达的信号接收模块，还是实验室用的射频测试仪器内部，都能看到同类型放大器件的应用。

　　建模过程中需要注意塑封本体与金属引脚的材质区分，还原不同材质的外观质感，同时保证各个装配尺寸的准确性，为后续PCB布局、结构干涉检查提供精准的三维模型依据，结构设计人员可以直接将该模型导入整机装配文件，验证器件与周边结构件、接插件的空间间隙，提前排查装配干涉问题，减少后期打样调试的迭代次数。
