模块化格栅式驳船承载结构三维设计

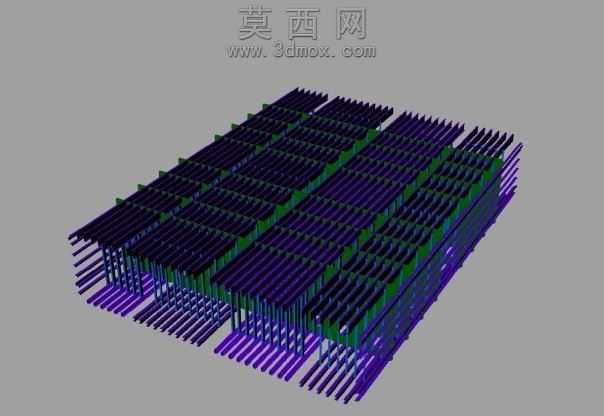

本作品为驳船核心承载格栅结构的三维建模成果，建模过程中以实际驳船的载货承载需求为核心设计依据，首先梳理驳船甲板下部承载框架的受力逻辑，确定纵横交错的格栅式排布方案，通过三维建模软件的参数化设计功能，对每一组纵向、横向肋条构件进行精准尺寸定位，保证所有构件的排布间距均匀一致，既满足整体结构的承重强度要求，也兼顾构件排布的规整性与后期生产加工的可行性。建模阶段优先搭建整体结构的基准坐标系，先完成底部支撑层的紫色肋条构件阵列排布，通过线性阵列命令快速生成等距分布的横向支撑肋，再逐一调整单根肋条的截面尺寸与长度参数，保证底部支撑层能够均匀分散上部传递的载荷；随后搭建中部的绿色连接框架层，这部分结构作为上下层的传力过渡区域，建模时特意强化了纵横构件交接位置的节点处理，通过布尔运算保证构件交接处的连接严丝合缝，避免出现结构应力集中的薄弱点；最后完成上部深色的主承载格栅层，这部分直接接触驳船运载的货物，因此在建模时加密了肋条的排布密度，缩小单根肋条之间的间隙，避免小尺寸货物卡入格栅缝隙，同时保证上层格栅的平面度误差控制在合理范围内。材质与渲染环节，针对不同功能层的构件赋予差异化的显示材质，底部支撑层采用醒目的紫色半透明材质，方便查看内部的支撑结构走向，中部连接层采用绿色哑光材质区分功能分区，上部主承载层采用深黑色硬质金属材质，直观体现承载面的坚固属性；渲染时采用正交视角配合柔和的环境光，既清晰展示整体结构的分层构造，也能通过光影效果凸显每一根肋条的立体感与排布规律。设计思路上全程围绕驳船的实际使用场景展开，摒弃冗余的装饰性构件，所有建模元素均服务于结构承载功能，模块化的格栅设计也方便后续根据不同驳船的尺寸规格快速调整阵列参数，适配不同吨位、不同尺寸的驳船设计需求，整体结构建模逻辑清晰，构件之间的装配关系明确，可直接用于后续的结构受力仿真验证与生产加工参考。
