TDK贴片功率电感VLCF4028T-4R7结构设计

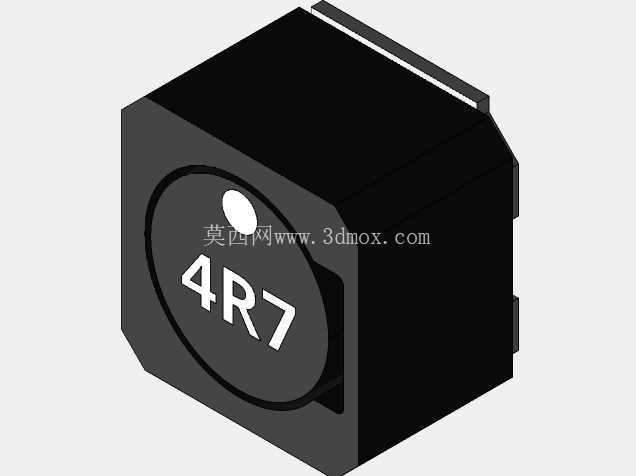

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中，功率电感的选型与安装适配直接影响电源回路的纹波抑制效果与整机EMC表现，这款贴片式功率电感的三维结构还原，完全围绕实际SMT生产装配与板级空间适配需求展开。从实际应用场景来看，这类屏蔽式功率电感多用于DC-DC Buck回路的储能环节，在便携设备主板、工业传感模块供电端、车载娱乐系统电源板中，需要在有限的板上空间内完成大电流通流下的磁屏蔽，避免电感漏磁干扰周边高速信号走线，因此结构设计上首先考虑了闭合磁路的外形构造，整体采用切角方型塑封磁屏蔽结构，将绕制线圈完全包裹在铁氧体磁壳内部，仅在端面预留标识区域，侧面切角设计既可以在SMT贴装时提供视觉定位基准，也能避免元件边角与周边阻容件发生装配干涉。

　　从安装边界维度考量，该元件采用标准表贴焊盘设计，底部焊端与元件本体侧面齐平，建模时严格还原了焊端的金属层厚度与爬锡空间，在PCB Layout阶段可以直接调用该三维模型完成板上堆叠校验，确认元件顶部与结构外壳的安全间隙，同时验证元件侧面与相邻接插件、芯片电容的间距是否满足SMT生产的最小安全距离要求，避免出现贴装干涉、焊盘连锡等生产问题。元件端面的4R7标识直接对应4.7μH的标称感量，建模时保留了标识区域的凸点定位特征，该凸点在实际生产中作为电感极性与方向的识别标记，贴片机视觉系统可通过该特征快速完成元件角度校正，避免反向贴装导致的回路性能异常。

　　在功能特性的结构还原上，模型完整复现了磁壳的分层结构，外层黑色塑封磁体具备较高的磁导率，可将线圈产生的交变磁场约束在壳体内部，大幅降低漏磁对周边电路的影响，相比无屏蔽的绕线电感，这种结构在相同感量与额定电流下，占用的板上净空区域更小，不需要在电感周边预留额外的漏磁避让空间，能有效提升PCB的布板密度。建模过程中对元件的所有棱角做了符合实际生产的倒角处理，没有出现尖锐直角结构，还原了量产元件的注塑成型工艺特征，顶部的薄型出片结构对应磁芯组装时的定位卡扣，在磁壳与底座压合工序中起到固定限位作用，避免生产过程中磁壳偏移导致电感参数离散性过大。

　　从结构设计思路来看，这类功率电感的三维建模不能只做外观的方块拉伸，需要结合SMT装配全流程的需求还原所有工艺特征：焊端的金属层做了微凹处理，模拟实际元件焊端的可焊层结构，在做板级热仿真时可以直接赋予对应金属材质参数，模拟回流焊过程中的温度传导特性；元件本体的尺寸公差控制在量产元件的常规公差范围内，调用模型做装配校验时，不会出现模型尺寸与实物偏差过大导致的结构误判。在车载电子模块的设计场景中，这类电感需要满足一定的抗振动要求，模型还原的底部焊端接触面积完全符合大尺寸表贴元件的焊盘设计规范，在做振动仿真时可以直接基于该模型的安装面设置约束条件，验证不同振动量级下的焊点疲劳强度。

　　日常选型过程中，很多结构工程师容易忽略电感的实际外形高度，只参考规格书的标称尺寸，导致后期组装时出现元件顶壳的问题，这个三维模型严格还原了元件的实际成型高度，包括顶部磁壳的合模缝凸起高度，在做结构堆叠检查时可以直接读取真实的装配间隙，不需要额外预留冗余公差。另外在高密度布板场景中，电感侧面的切角结构可以给周边的过孔、走线留出额外的空间，模型完整还原了切角的角度与深度，布线时可以利用该区域布置低压信号走线，进一步压缩板卡的整体尺寸。对于电源设计工程师来说，该模型也可以辅助完成电源回路的寄生参数提取，通过模型的线圈绕制空间还原，结合磁芯材质参数，可以更精准地估算电感的直流电阻、饱和电流等关键参数，减少样机调试阶段的迭代次数。
