小型塑料碗生产用模具成型设备结构

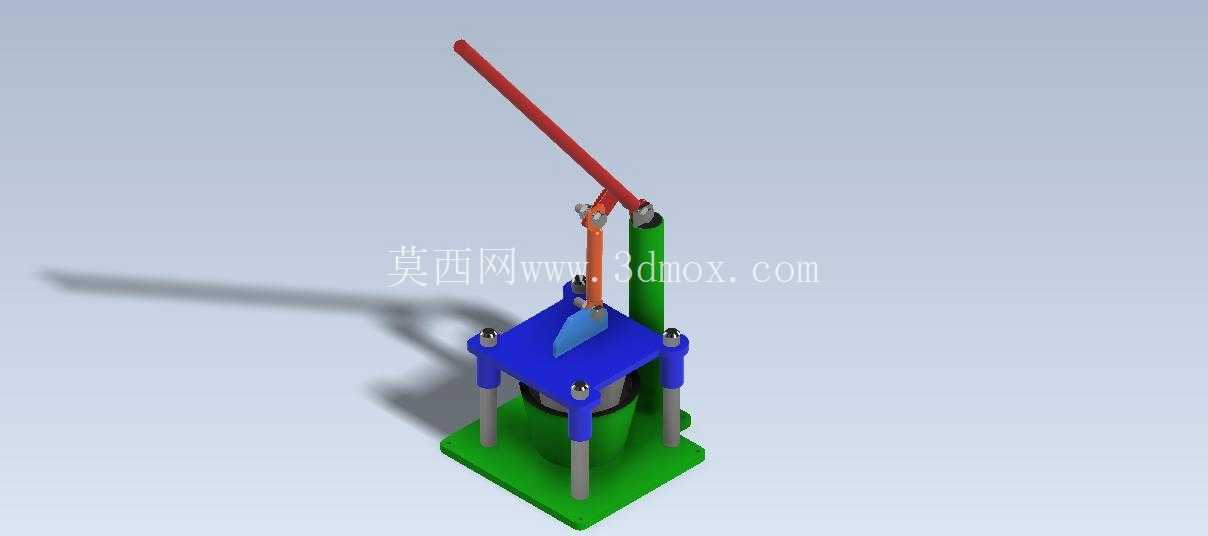

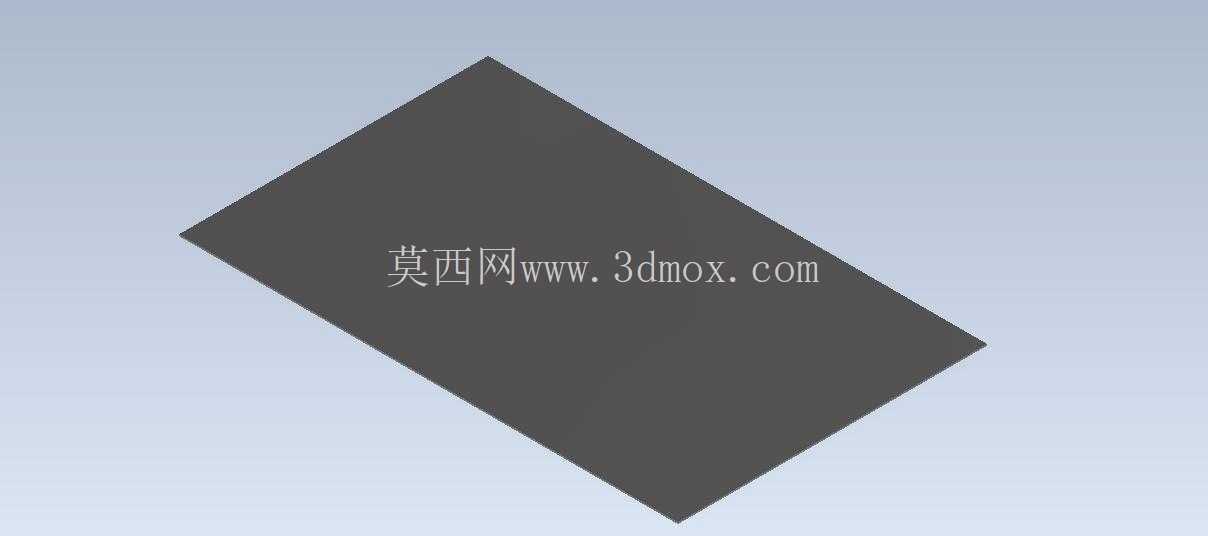

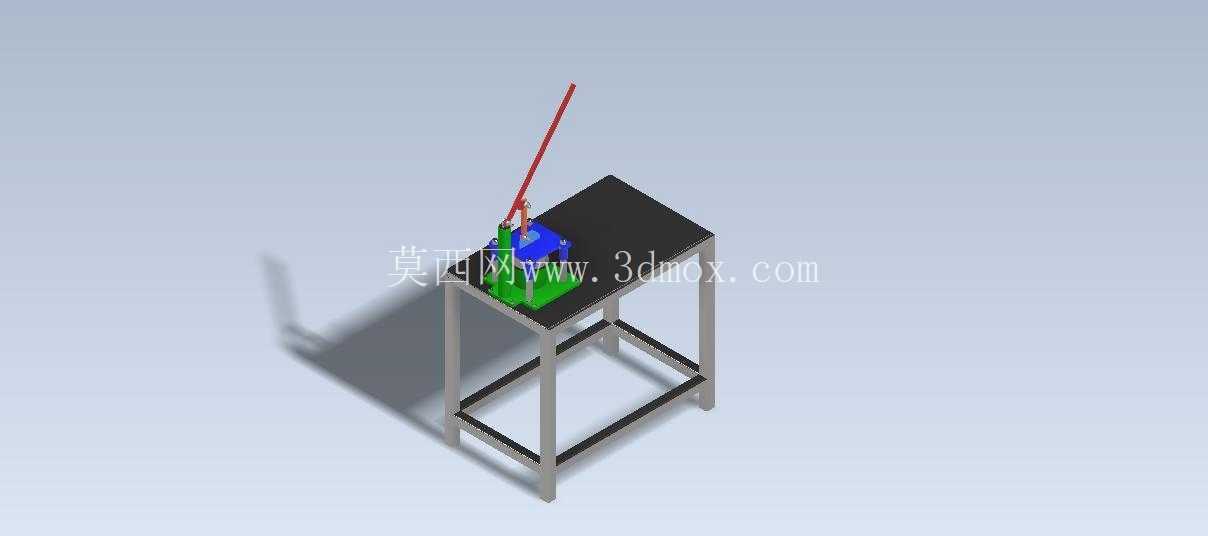

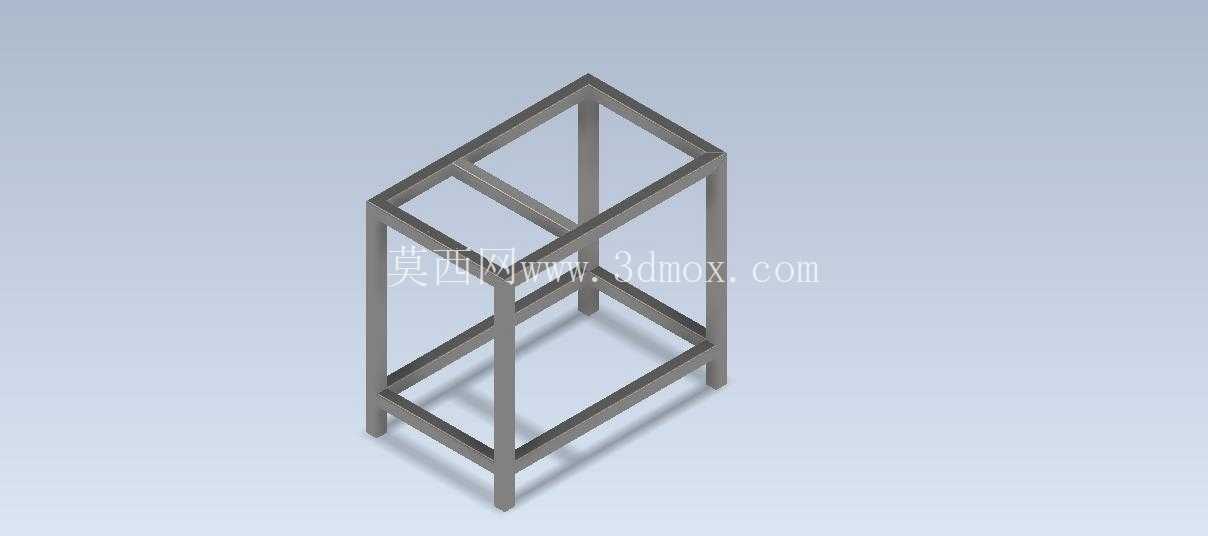

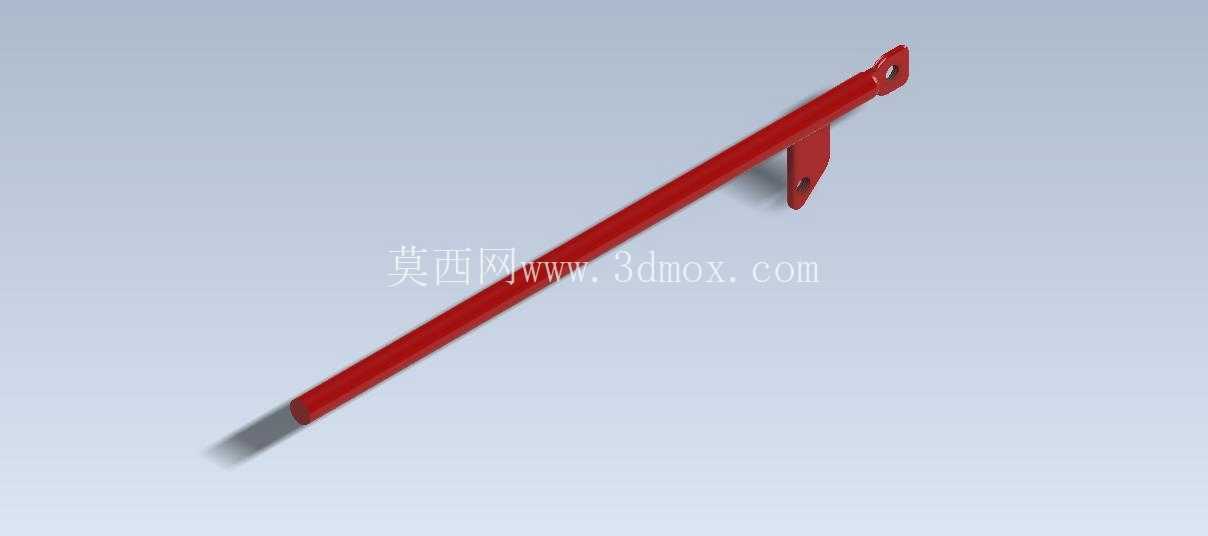

　　这款塑料成型设备主要面向小批量塑料碗类制品的试制与小产能生产场景，常见于小型塑料制品工坊、职业院校实训车间、模具开发打样环节，区别于大型量产注塑线的高投入、高占地特性，该设备采用落地式机架布局，整体框架采用标准方管焊接成型，底部设置方形连接横梁强化机架抗扭刚度，避免成型作业过程中机架出现形变偏移，工作台面采用平整钢板铺设，为模具安装提供基准平面，台面高度适配成年操作人员站立作业的人机工程要求，操作时无需过度弯腰或抬臂，可降低长时间作业的疲劳感。设备核心成型工位设置在工作台面靠后侧位置，集成了模具定位、合模导向、原料注入相关结构，配套的手动操作杆延伸至工位前侧上方，操作人员可通过扳动操作杆完成合模、开模的动作传递，操作杆的力臂长度经过匹配设计，手动施力即可输出足够的合模压紧力，无需额外配置液压或气动动力单元，大幅降低设备的制造成本与维护门槛，也让设备无需外接复杂动力管线即可完成部署，适配临时打样、实训教学等无固定生产工位的使用场景。

　　从结构设计逻辑来看，该设备优先考虑了功能实用性与拆装便捷性，机架支腿底部预留了安装孔位，可通过膨胀螺栓将设备固定在水泥地面上，若需要移动工位也可在支腿底部加装脚轮实现短距离转运；成型工位的模具安装区域设置了统一的定位螺孔组，可适配不同尺寸规格的碗型模具更换，无需对工作台面进行二次加工即可完成模具换装，换型时仅需松开模具压块、调整定位销位置即可完成新模具的装夹，单副模具的换装时间可控制在半小时以内，适配多品种小批量的生产需求。

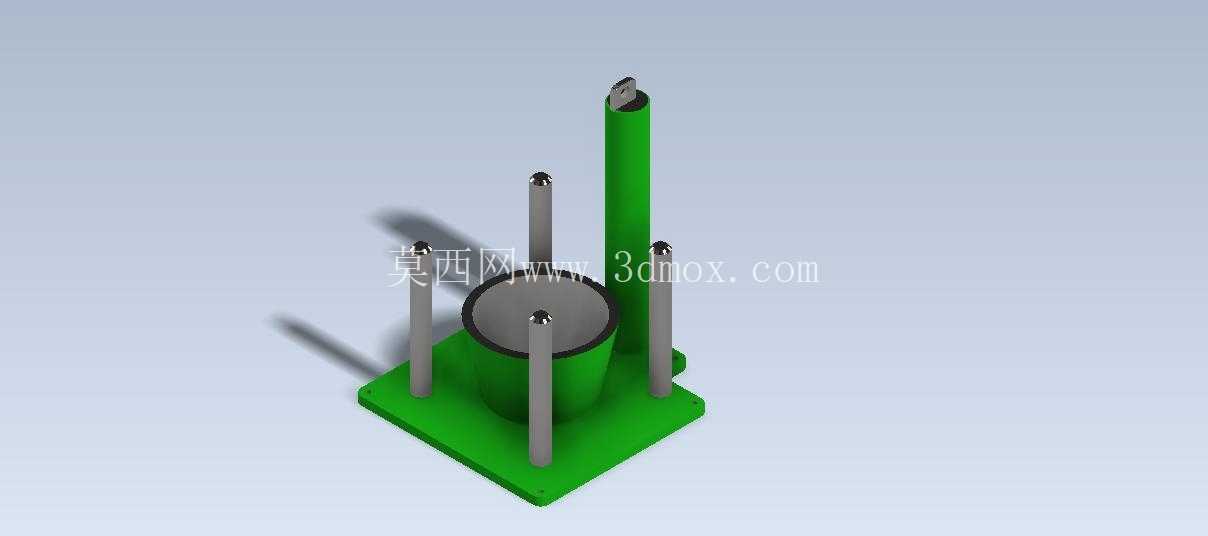

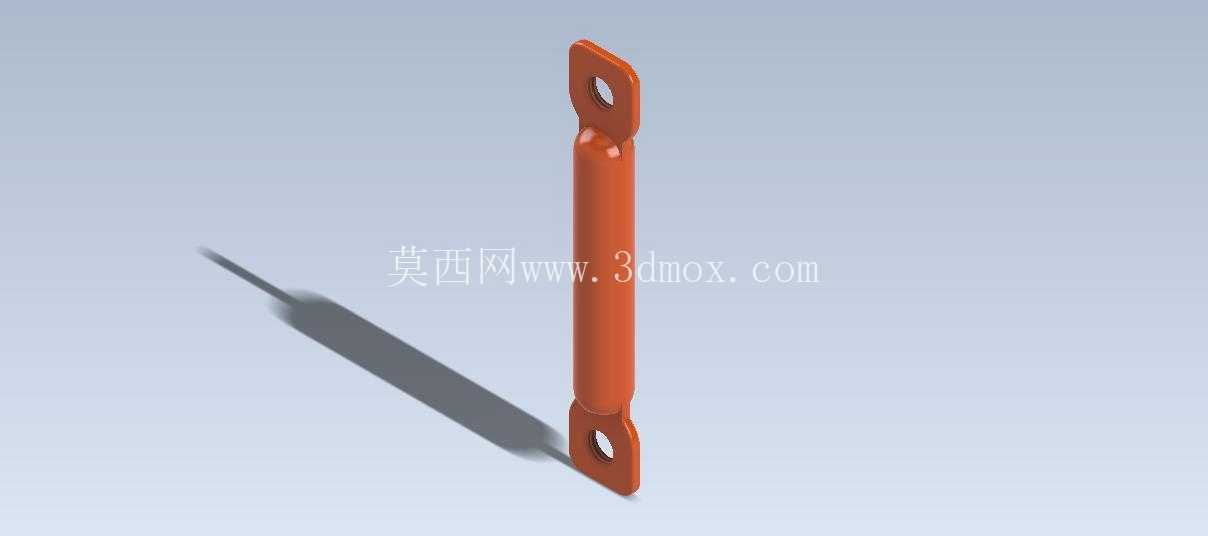

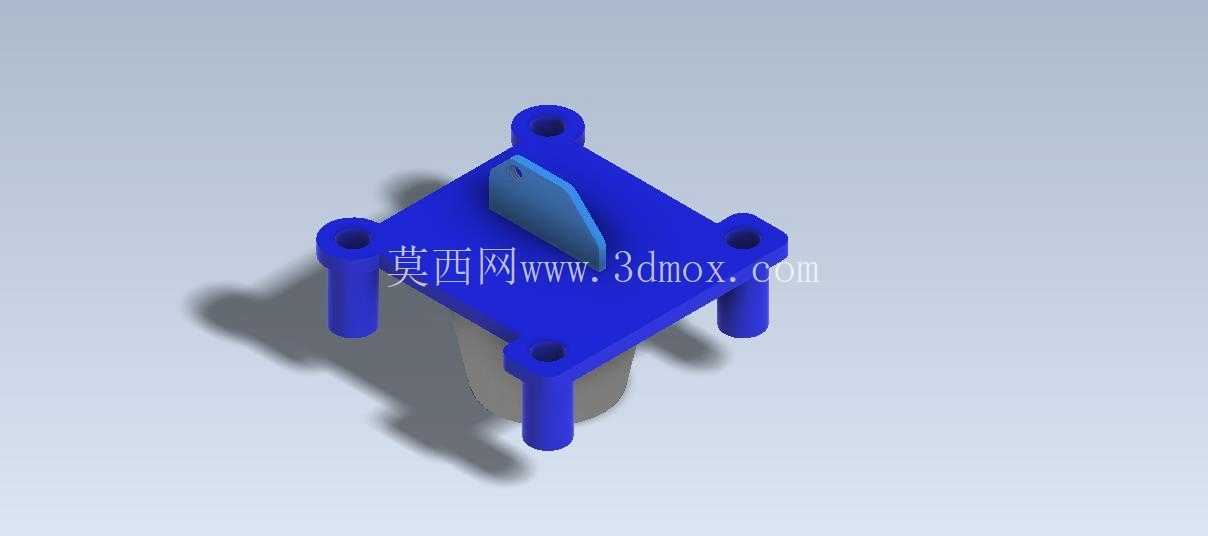

　　设备的成型动作逻辑围绕热塑性塑料的成型工艺设置，手动操作杆通过连杆机构与合模组件连接，扳动操作杆时可带动动模沿导向柱平稳移动，合模过程中动模与定模的贴合面可保持均匀压紧，避免成型过程中出现溢料问题；开模时操作杆反向扳动即可带动动模复位，配合顶出结构可将成型完成的塑料碗从模腔中推出，操作人员可直接取件完成一个作业循环。从安装边界来看，设备整体占地尺寸较小，机架的横向与纵向跨度均控制在常规工作台的尺寸范围内，部署时仅需预留单人操作的站立空间即可，无需额外配置大型辅助设备；设备顶部无突出的高耸结构，对车间层高无特殊要求，常规标准厂房甚至普通实训教室的层高即可满足安装使用需求。

　　在实际应用中，该设备可配合小型原料加热单元使用，将熔融状态的塑料原料注入模腔后，通过手动合模保压待原料冷却定型后即可开模取件，整个作业流程无需复杂的电控程序设置，新操作人员经过简单培训即可掌握操作要领，非常适合塑料成型工艺的入门教学、小型碗具产品的结构打样、小批量定制化塑料碗的生产作业；设备的整体结构没有冗余的装饰性设计，所有结构件均服务于成型作业的功能需求，方管机架的焊接位置均做了打磨处理，避免尖锐边角对操作人员造成划伤，导向柱表面做了硬化处理，长期往复移动也不会出现过度磨损，可保证合模位置的精度稳定，减少成型件的飞边、错位等质量问题。
