128x32点阵FPC连接液晶显示模组

　　在手持终端、便携仪表与小型控制板的结构堆叠里，显示区域往往是整机正面最吃空间的部分，而这块128×32点阵液晶模组走的正是超薄、窄边、软排线引出的路线，适合那些正面要留出大面积开窗、内部又没有多余厚度余量的紧凑设备。模组本体为长条形，有效显示区横向排布128个点、纵向排布32个点，能够承载两行字符、简易菜单、状态图标或波形类信息，分辨率不高但对参数读数、运行状态提示这类场景已经够用，功耗和驱动成本也相对可控。

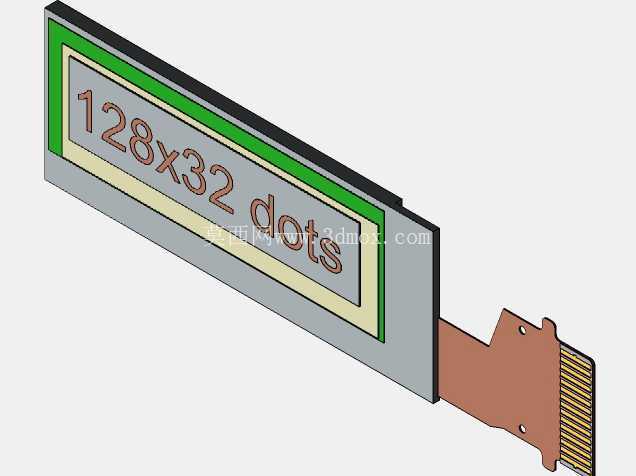

　　从结构上看，显示玻璃与外围边框被约束在一块薄型矩形基板内，正面黑色封边界定出可视窗口，绿色衬层与金属化边框在三维数模里都做了分层表达，便于结构工程师核对丝印开窗、遮光泡棉和防尘镜片的贴合边界。模组尾部没有采用占空间的针座，而是直接延伸出一条棕色FPC柔性排线，末端做成金手指插接形式，编号对应QT1106P18。这种软排线方案允许屏幕与主控板之间存在错位、弯折或高度差，FPC可以沿壳体侧壁折弯走线，避免硬连接在跌落和振动时产生应力集中。

　　建模时需要重点关注几个安装边界：一是模组整体厚度很薄，正面视窗区与背面FPC补强区的高度并不一致，堆叠时要分别留隙；二是FPC出线方向固定在短边一侧，金手指段带有定位缺口和安装孔，选型阶段就要确认连接器位置、插拔空间以及折弯半径，不能把排线压在壳体台阶上形成死折；三是屏幕四角与FPC根部属于薄弱位置，限位筋应避开玻璃区，优先压住基板边缘和补强钢片区域。

　　实际装配中，这类模组常通过前壳开窗加双面胶或泡棉压紧固定，背面再用筋位限位，省去螺丝占用的空间。FPC末端接ZIF连接器，装配时先翻起锁扣、平行插入再压合，数模里把金手指长度、连接器厚度和锁扣开启高度都留出来，产线操作才不会干涉。对工程师而言，这个模型的价值不在于复杂曲面，而在于把显示区、边框、柔性排线和插接端的空间关系完整还原，让整机堆叠、开窗尺寸和走线路径在开模前就能被充分校验。
