微型光电探测限位开关结构设计

　　这类微型光电探测开关常被布置在消费电子、小型自动化机构、办公设备以及精密仪器内部，用来确认运动件是否抵达指定工位。比如滑台走到端点、托盘推入到位、翻盖闭合到位、料仓有无工件，都可以靠它输出通断或电平变化，给主控提供位置判断依据。相比机械触点式微动开关，光电式探测没有物理接触行程，触发过程中不会对被检测件施加额外拨动力，在轻载、小行程、高频往复的机构里更不容易出现触点磨损或卡滞。

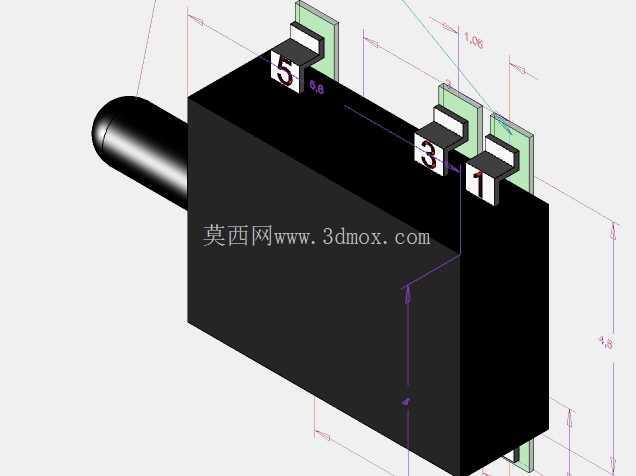

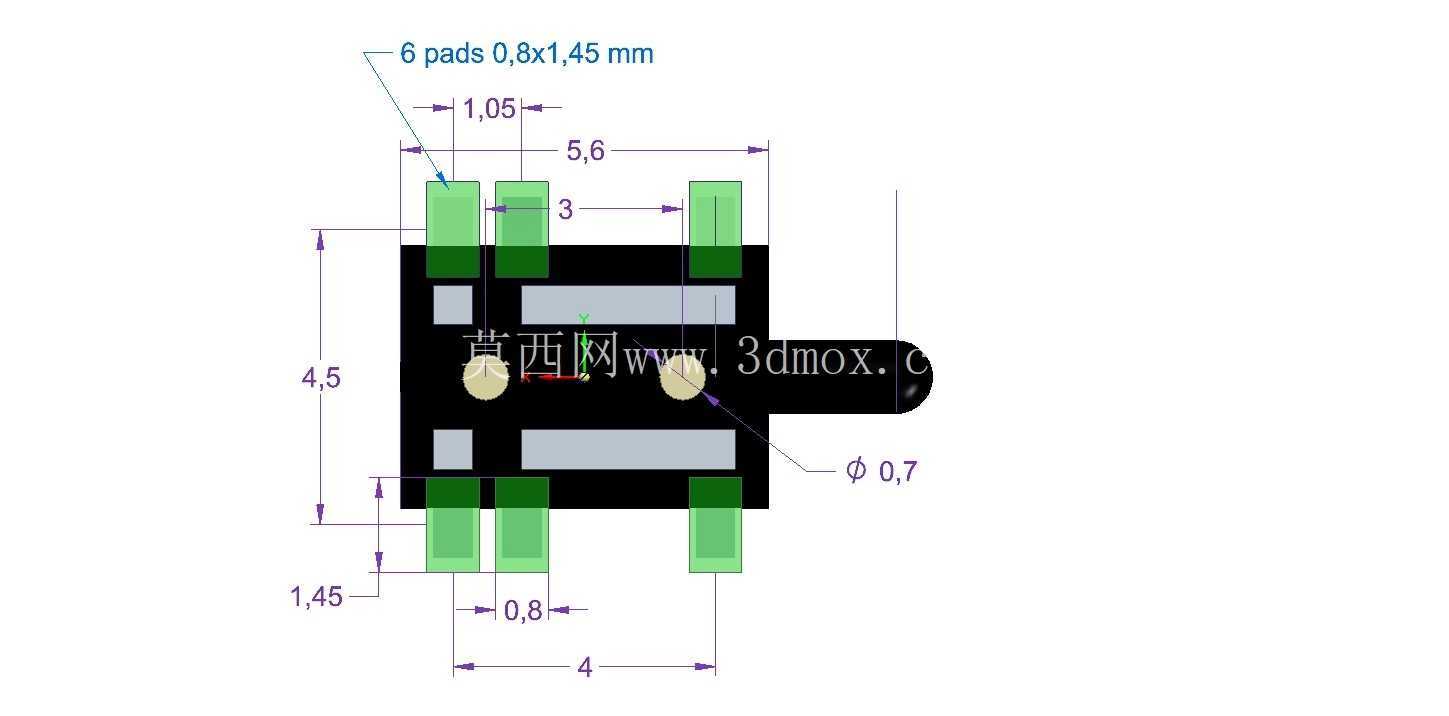

　　从结构布局看，该元件采用黑色本体加双侧焊盘的贴片式封装，本体上下两侧各引出三组绿色焊接端，合计六个焊盘，单个焊盘尺寸控制在0.8mm×1.45mm，适配常规PCB表面贴装工艺。建模时需要重点还原焊盘的伸出高度与间距，焊盘中心横向间距约0.8mm，上下两排焊盘沿本体高度方向错开布置，本体总宽度约5.6mm、核心安装宽度约4mm，本体高度方向尺寸约4.5mm，下端焊盘伸出长度约1.45mm，这些边界直接决定PCB开孔、焊盘封装库以及周边元件避让空间。

　　本体中部预留了光电探测的光路通道，两侧对应位置设置发射与接收窗口，侧面带有直径约0.7mm的定位圆孔，既可以在PCB装配时做预定位，也能配合壳体凸点防止元件过炉时偏移。本体上方两个凸台间距约3mm，顶部到焊盘基准的尺寸、窗口开槽深度都需要在数模中准确保留，否则结构工程师做壳体遮光槽、挡光片行程校核时会出现干涉误判。

　　实际选型阶段，结构设计人员往往先把该数模导入装配体，模拟被检测挡片从开槽中穿过的全过程：既要保证挡片能完全切断光路，又要避免挡片摩擦本体侧壁；周边还要预留贴片机吸嘴取料空间、AOI检测视野以及返修加热空间。电气工程师则依据六焊盘定义排布输入输出引脚，配合上拉电阻或驱动芯片完成信号采集。这类元件体积小、安装高度低，在堆叠紧凑的手持设备、微型送料机构里，能够大幅缩减位置检测模块所占空间，同时省去外置杠杆、弹片等附加零件，让整机装配工序更简洁。建模过程中对圆角、拔模斜度、焊盘共面度的还原，也能为后续PCB封装设计、壳体开孔、干涉检查提供可靠的三维依据。
