PEAKPLIN-USB总线转换器结构

　　该转换器面向车载LIN网络调试、台架数据采集和产线通讯检测场景，核心作用是把PC端USB链路转换为LIN总线物理接口，使上位机软件能够完成报文监听、节点仿真、波特率配置和故障注入。现场使用时，工程师常把它夹在笔记本旁或固定在测试机柜内，一端通过USB线取数供电，另一端用DB9针式接头连接被测线束；外壳侧面的绿色指示灯用于提示链路状态，便于在昏暗台架区域快速判断设备枚举和总线通讯是否正常。

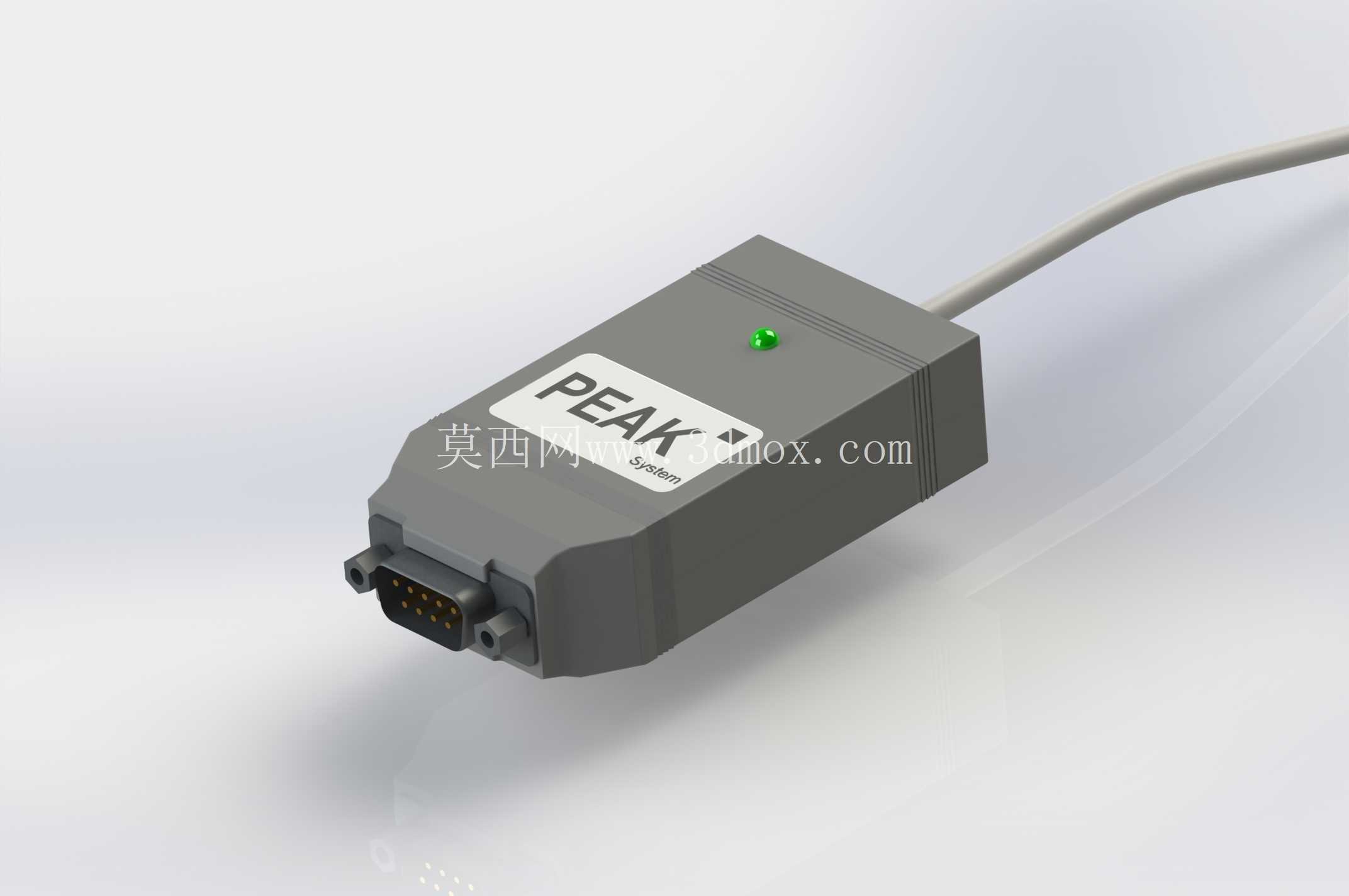

　　建模时先从接口边界入手：DB9公头按照常用针式连接器外形建立，保留两排针脚、金属固定螺柱和插头台阶，保证与标准串口线束对接时不发生干涉。壳体采用上下扣合的长条形结构，前端收窄以容纳连接器，后端留出线缆出线护套；顶面标签区域做浅凹边界，绿色指示灯单独建出小圆台和透光面，侧面布置细微防滑棱线。USB线缆从尾部以柔性圆弧过渡引出，模型中保留一定弯曲半径，避免布线时出现不合理折角。

　　外形上，整机属于便携适配器尺寸，主体长度约覆盖手掌范围，宽度和高度均小于常见DB9接头的两倍，适合在密集测试工位中临时插接。安装边界主要集中在前端连接器插拔空间和尾部线缆折弯空间：DB9接头前方需预留手指或螺丝固定操作距离，尾部线缆不宜紧贴柜壁，否则长期弯折会影响护套寿命。若用于固定工位，可在壳体下方增加扎带槽或魔术贴安装位；若用于移动诊断，圆角壳体和一体化线缆则更利于随身携带。

　　结构细节上，外壳分模线沿侧面周圈布置，壁厚均匀，端部连接器与壳体之间设置限位台阶，能够承受日常插拔力矩。顶面PEAK标识区不承担装配功能，但在三维建模中保留贴标平面和轮廓，可用于渲染核对外观。内部虽未展开PCB细节，外部接口、指示灯、线缆护套和连接器位置均按实物比例表达，可用于测试柜布局、培训演示、工装避让检查以及通讯附件选型核对。
