槽型托辊组结构皮带输送设备

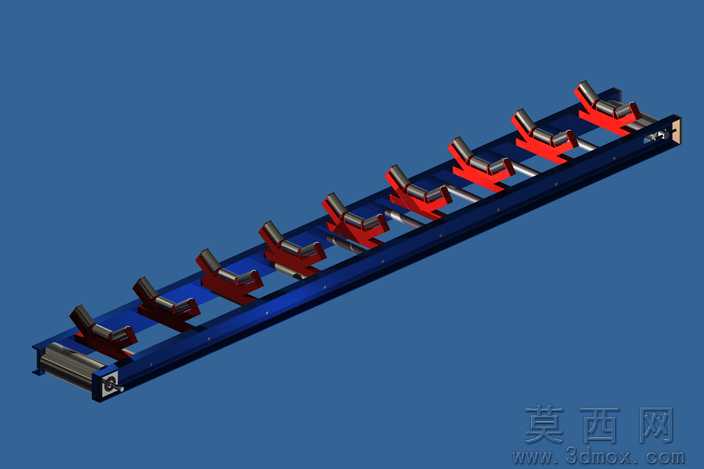

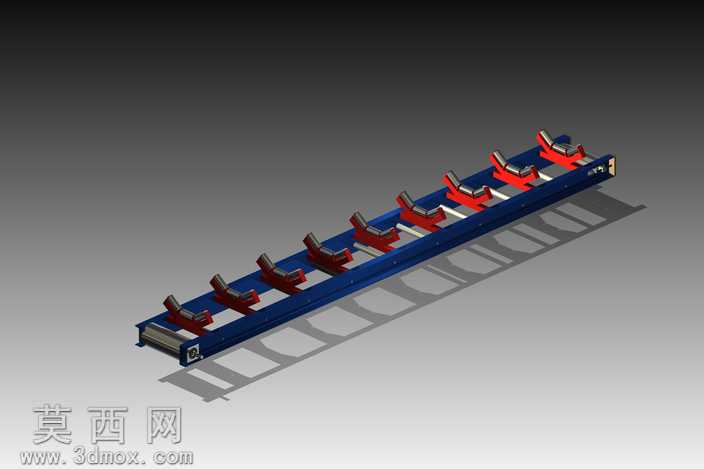

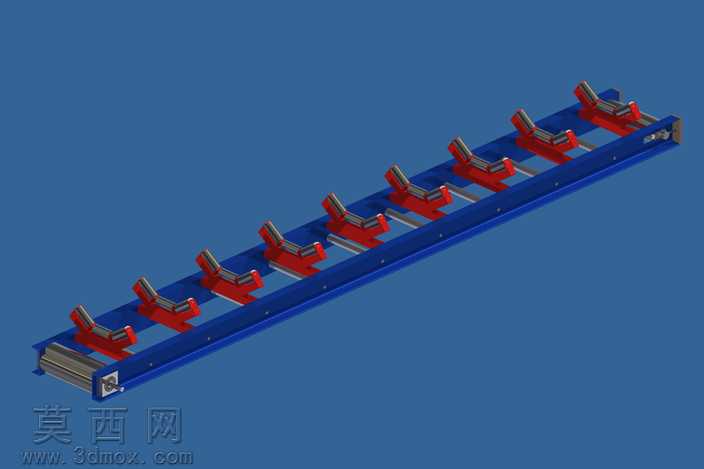

本模型为槽型托辊支撑式皮带输送设备，采用三维参数化建模完成整体装配设计，建模过程严格遵循输送设备的实际设计规范，对各部件的装配约束、配合公差进行了符合工程逻辑的设定，可直观呈现设备的完整装配关系与运行逻辑。模型主体采用蓝色金属材质模拟输送机架的型钢焊接结构，机架部分通过等距排布的安装位固定多组槽型托辊组件，托辊支架采用醒目的红色涂装区分，托辊本体采用深灰色耐磨材质模拟橡胶包覆辊面，首尾两端设置传动滚筒与改向滚筒结构，滚筒表面做防滑纹理处理，还原真实皮带机的驱动与张紧基础结构。设计过程中重点考量了散料输送的工况需求，槽型托辊组采用三辊式槽角设计，可有效增大物料承载截面积，避免散状物料在输送过程中出现撒漏问题，托辊组沿机架纵向等间距排布，间距参数符合常规散料输送的设计标准，可保证皮带运行过程中的支撑稳定性，减少皮带下垂变形带来的运行阻力与磨损。机架采用标准化型钢拼接设计，侧边预留了安装护边、导料槽、清扫器等附属部件的接口位置，具备良好的功能拓展性，可根据实际输送场景的需求加装各类辅助功能组件。渲染阶段采用工业蓝作为背景底色，通过定向打光突出机架与托辊组件的结构层次，金属材质添加了符合冷轧钢材的轻微反光与粗糙度参数，红色托辊支架做了半哑光漆面效果处理，整体渲染效果清晰区分各功能部件，可直观展示设备的结构组成与排布逻辑。模型完整还原了皮带输送机的核心承载结构，各部件均可单独拆解查看，可用于输送设备的方案展示、结构教学以及非标输送设备的设计参考，能够帮助设计人员快速理解槽型皮带机的排布逻辑与结构组成，为后续的参数调整与定制化设计提供可靠的三维参考基础。
