履带式机动链炮战车创意机械结构

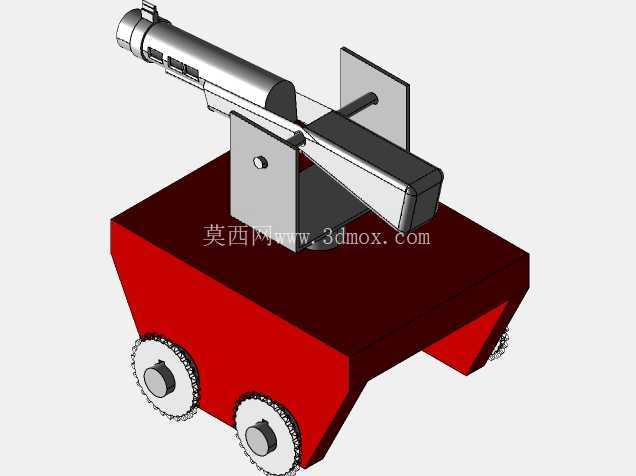

　　这套履带式机动链炮战车结构，面向机械结构教学、创意载具方案推演与小型机动装备概念验证场景搭建，整套装配完整覆盖行走承载、武器架设、姿态调节三大核心功能模块，可直接用于机械装配逻辑演示、多零件配合关系校验，也能作为轻型无人作战平台、实训教学演示载具的结构参考原型。

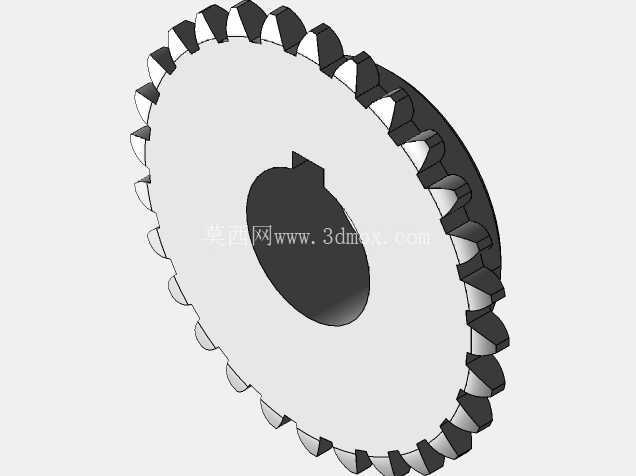

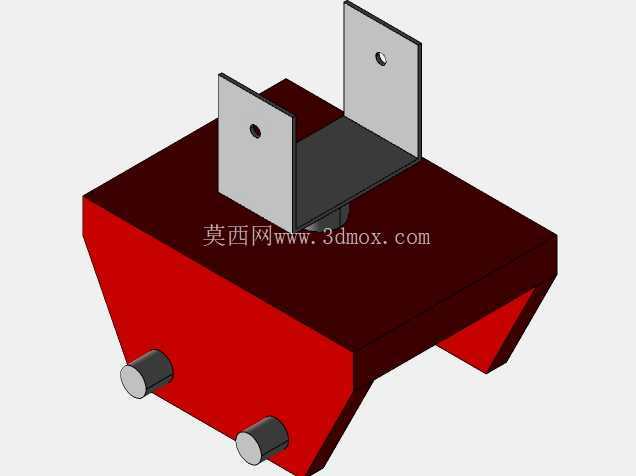

　　行走承载部分采用箱型一体式红色底盘作为核心承力基体，底盘下部做斜切收边造型，既降低整车下部突出量、规避复杂地形行驶时的底部磕碰风险，也为两侧行走轮留出充足安装空间；底盘四角配套带齿形外缘的行走轮，轮体通过同轴销轴与底盘侧壁铰接，轮齿结构可适配履带啮合需求，即便当前装配未铺设履带，轮系的安装位、轴孔配合公差、轮缘与底盘侧壁的间隙都已按实车装配标准预留，后续加装履带后即可实现差速转向、障碍跨越功能。底盘顶面为平整安装基面，所有上部架设结构都通过螺栓紧固在该基面上，基面的安装孔位做沉台处理，螺栓锁紧后头部不突出基面，避免上部结构安装出现干涉。

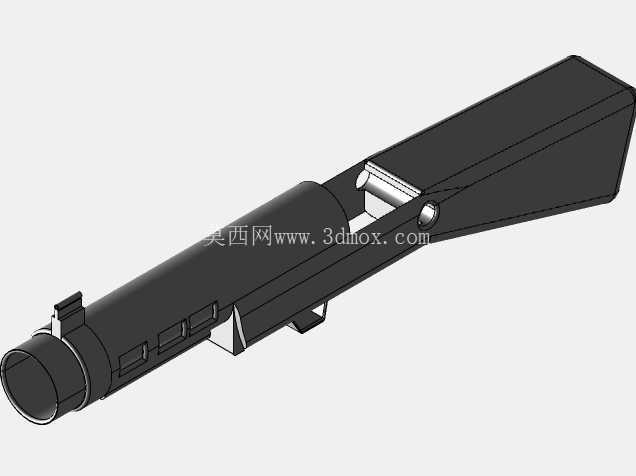

　　上部武器站采用双立板支撑的俯仰架结构，两块平行立式支撑板垂直固定在底盘顶面，板体上开设同轴铰接孔，长身管链炮通过横向销轴穿接在两板之间，销轴两端做限位防脱结构，炮身可绕销轴轴线完成俯仰角度调节，支撑板侧面预留锁止孔位，调整到目标射角后可插入锁止销完成姿态固定。长身管链炮本体做分段式结构设计，身管段、供弹机匣段、尾部配重段依次衔接，身管前端设置同轴安装接口，可兼容模拟后坐、击发动作的功能组件加装，机匣侧面预留供弹链路安装位，能够匹配弹链供弹的结构布局。

　　整套结构的安装边界控制紧凑，底盘宽度略大于上部炮架的横向尺寸，炮身最大俯角状态下炮口最低点高于行走轮下缘，不会在行驶过程中剐蹭地面；炮身最大仰角状态下尾部上抬高度未超出底盘后方的安全空间，不会和底盘尾部结构发生碰撞。所有配合面都按装配工艺要求预留合理间隙，铰接转动部位无卡滞，紧固连接部位的接触面贴合率满足结构刚性要求，既能够完整呈现机动火力载具的核心机械逻辑，也可为后续功能拓展、结构优化提供精准的三维装配基准。
