带圆角斜切端的L型限位挡块结构

项目分类:通用机械零部件 发布时间:2024-12-05 ID:824943
  • 带圆角斜切端的L型限位挡块结构
  • 带圆角斜切端的L型限位挡块结构
  • 带圆角斜切端的L型限位挡块结构

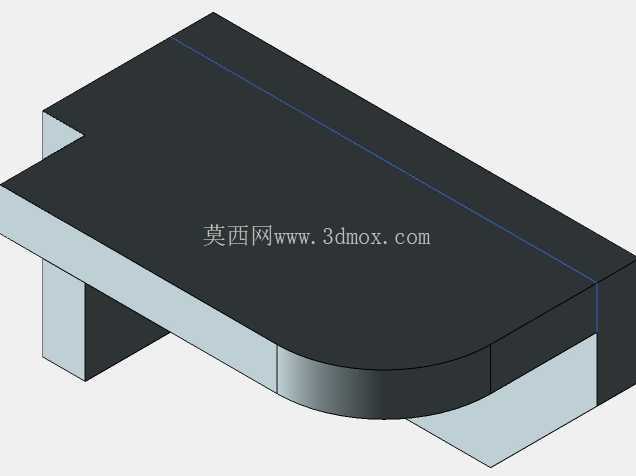

  这类L型薄壁挡块在轻工输送线、小型工装夹具以及桌面式装配工位里十分常见,多数时候承担侧向定位、工件靠边限位或者小型壳体承托的作用,不需要承受大冲击载荷,却对安装贴合度、边缘避让合理性有明确要求。从结构形态看,零件由底部水平翻边和后侧竖直立板折弯成型,整体轮廓在右上角做了R5的外圆角过渡,既消除了尖角磕碰风险,也避免钣金折弯后转角处应力集中;立板远离安装侧的端部做了斜向切边,不是生硬的直角截断,操作人员取放工件时不会被锐边刮擦,周边排布其他气动元件时也能留出足够避让空间。

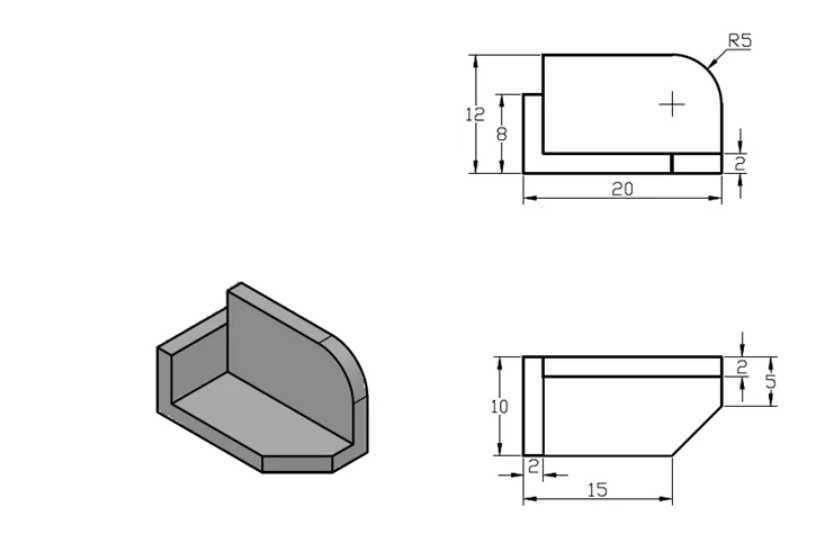

  尺寸边界上,零件总长度方向控制在20单位,总高度12单位,底板厚度2单位,立板壁厚与底板保持一致;竖直方向立板有效高度为8单位,从底板顶面算起,能够挡住常规小型工件的侧边,不会出现限位高度不足导致工件滑脱的问题。侧视方向的轮廓里,斜切段从立板顶部向内收窄,斜段终点距离底面高度为5单位,底部水平段延伸长度15单位,底板上预留的2单位宽折弯边保证和安装台面完全贴合,锁付固定后不会出现翘动。

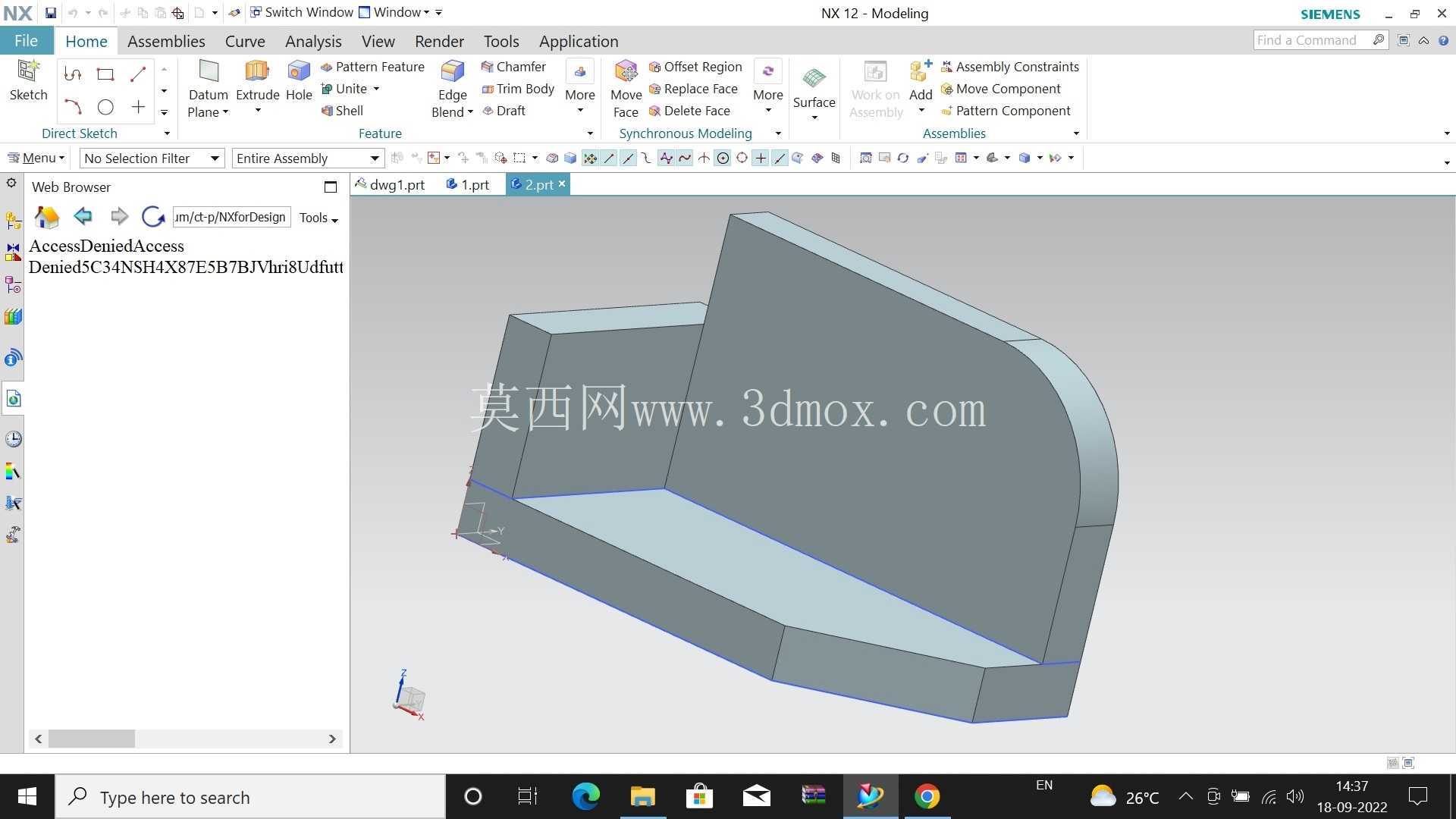

  建模过程中先绘制底板的二维轮廓,把圆角、斜切端点的坐标约束完整,再通过薄壁拉伸或者钣金折弯指令生成立板,折弯处预留合理的内R角,和实际钣金加工的折弯系数匹配,后续导出工程图时尺寸标注可以直接对应加工工序。现场使用时,这类挡块通常成对布置在工位两侧,工件沿底板推入后靠住后侧立板完成定位,斜切端起到导入导向的作用,工件推入过程中即使有少量位置偏差,也能顺着斜面滑入限位区域,不需要操作人员反复对齐。外圆角的设置同时兼顾了外观和安全,设备日常清理、维护时人员手部触碰构件边缘也不会造成划伤。结构上没有复杂的加强筋或者异形曲面,加工工艺性好,采用薄板激光切割后折弯即可成型,单件试制成本低,也可以根据工位实际限位需求调整立板高度、斜切角度,适配不同尺寸的小型工件定位场景。
