ArduinoUno开源开发板精细三维结构

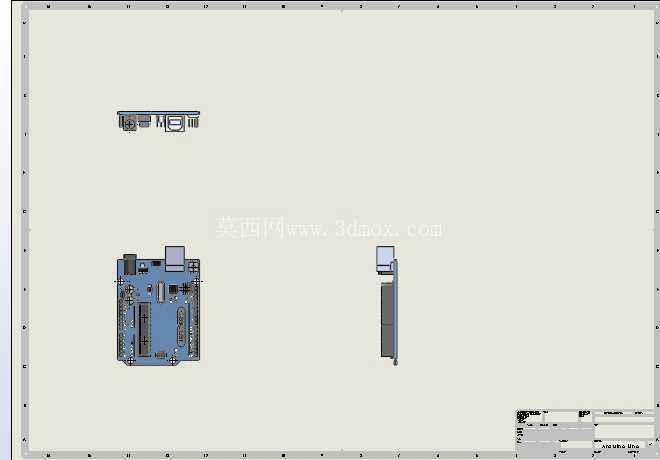

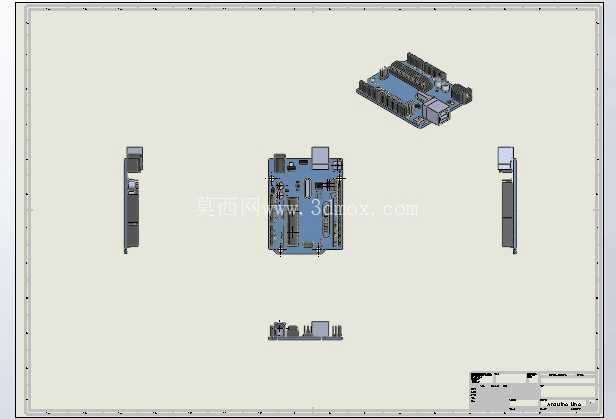

　　这块开源微控制器开发板的三维建模工作，核心是还原电子硬件在整机装配中的真实空间占位，而非单纯复刻外观。做结构设计时，最先要锁定的是PCB基板的外形边界：板体为标准矩形，四角预留安装固定孔，孔位间距、孔径完全匹配通用亚克力底座、金属固定柱的安装规格，在做教学实验台、小型智能装置的舱内布局时，可以直接把这个模型导入装配体，提前核对板卡和周边外壳、接线端子、外接传感器模块的间隙，避免后期打样出现干涉。

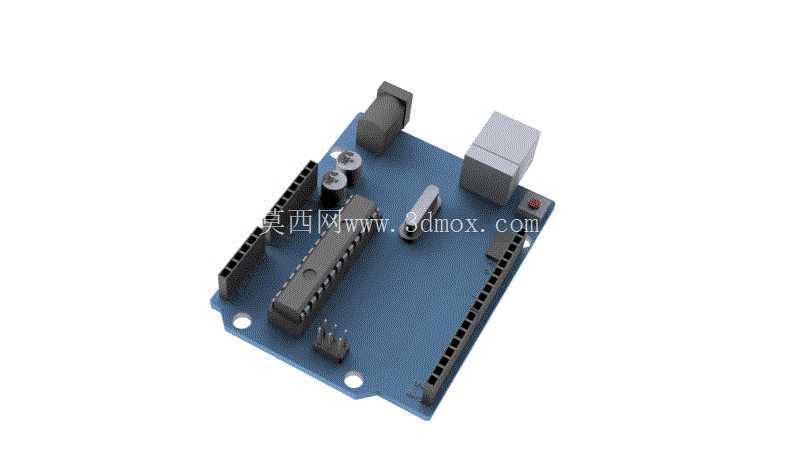

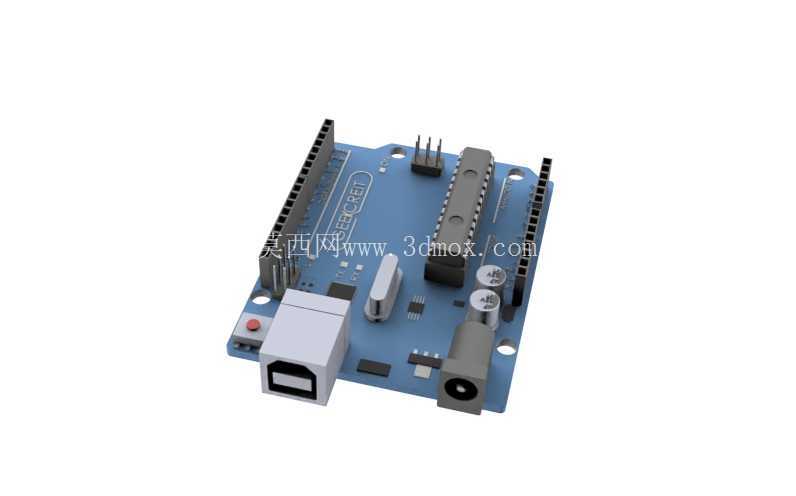

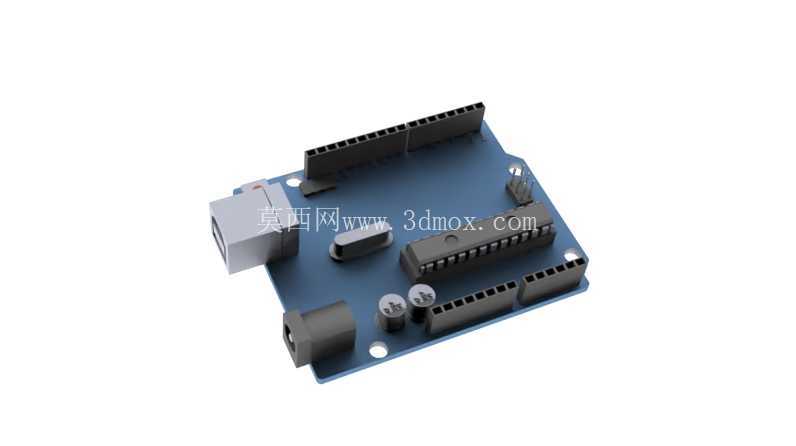

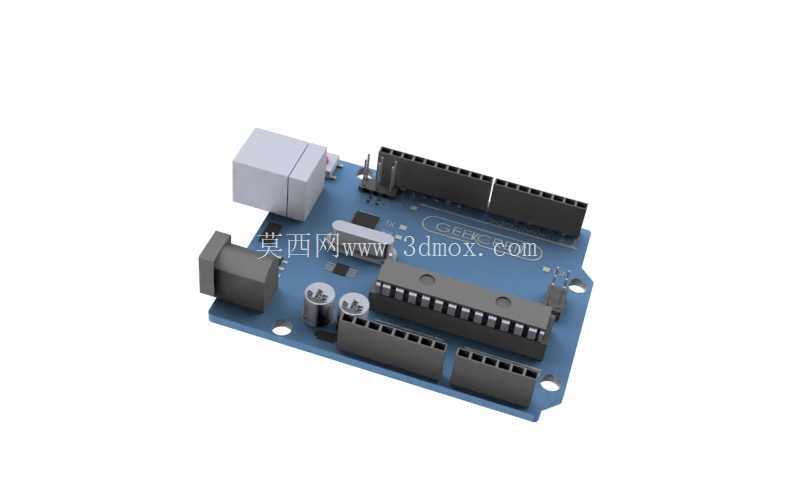

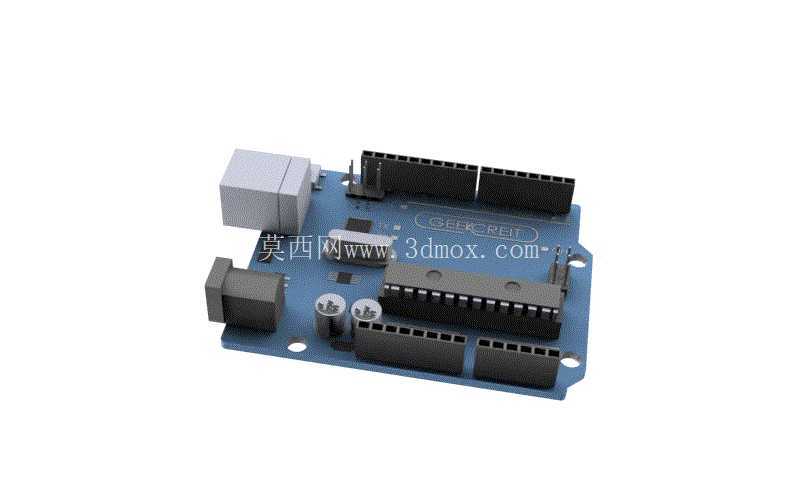

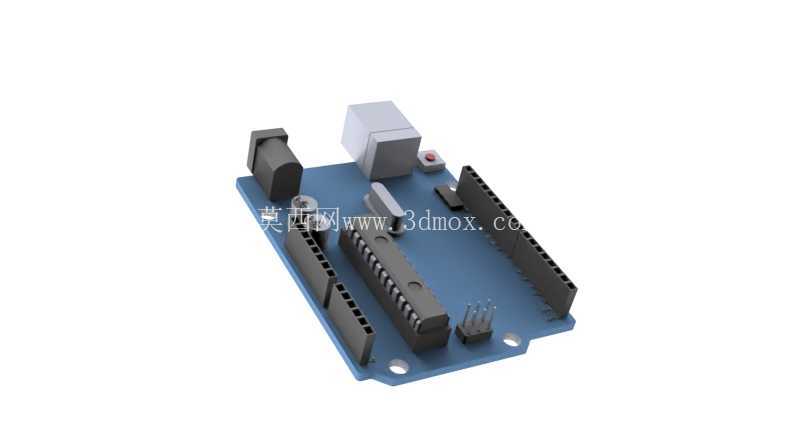

　　板上的元器件布局完全依照实物逻辑排布：板边一侧是USB-B型接口，用来连接上位机烧录程序、串口通讯，相邻位置布置直流电源 barrel 插座，支持外部宽电压供电；板上两排双排排针分别引出数字IO口、模拟输入口，排针的高度、针脚间距都做了等比例还原，建模时特意保留了排针上方的插拔操作空间——实际项目里外接杜邦线、扩展盾板时，针脚上方至少要留出10mm以上的走线操作余量，这个空间边界在整机结构设计里经常被忽略，导致后期接线困难。

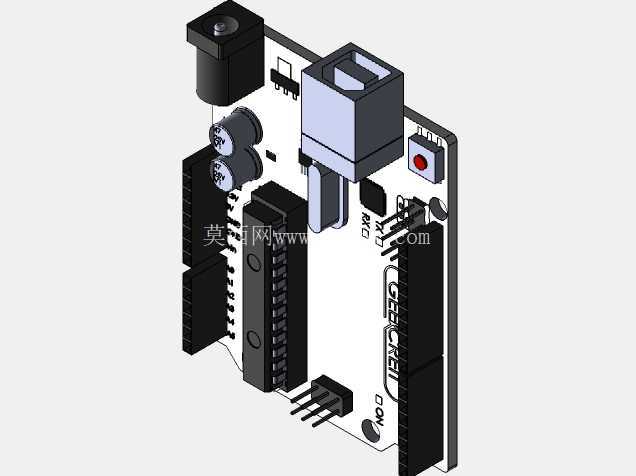

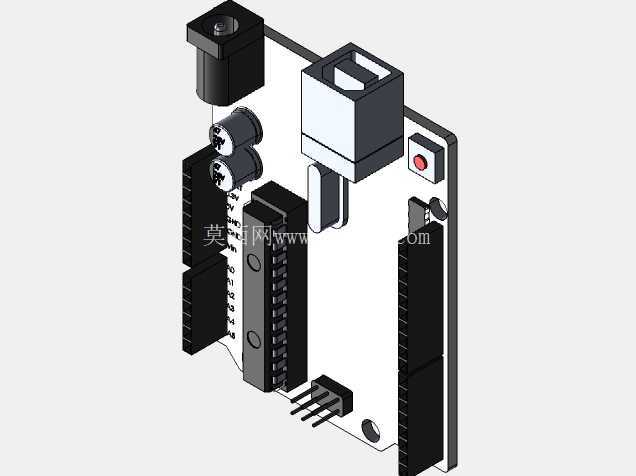

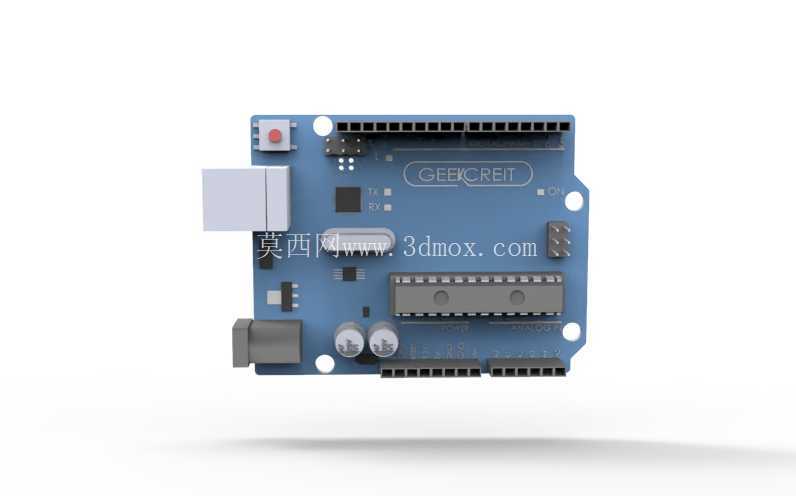

　　板载的核心微控制器芯片、晶振、电容电阻、复位按键、电源指示灯都做了独立实体建模，不是贴图示意：复位按键的凸起高度、USB接口的金属外壳厚度、电源插座的圆柱外径，都按照实物公差还原，在做3D打印外壳设计时，可以直接依据这些凸起特征开出对应的避让孔、操作窗口，比如外壳上要给USB口留出插线开口、给复位按键留出按压行程，这些细节都能直接从模型里提取尺寸。

　　实际应用场景里，这类开发板大量出现在高校电子实训装置、小型自动化设备的控制端、创客原型验证项目中：比如做小型输送线的工位信号采集、智能小车的运动控制、环境监测节点的主控单元，结构工程师不需要反复测量实物板卡，直接调用这个三维模型就能完成安装板定位、支柱孔位标注、外壳内腔尺寸校核。建模时也还原了板上丝印标识的对应位置，在做装配指导说明时，可以直接标注每个接口的功能分区，让硬件组装、接线调试的人员快速识别端口位置。

　　从安装边界来看，板体厚度包含背面焊点凸起的总厚度不到2mm，板上最高的元器件是电解电容与排针，整体最高高度距离PCB板面约15mm，在堆叠安装扩展板时，两层板之间的支撑铜柱高度至少要选18mm以上，才能避免元器件互相触碰。整个模型把所有接插件的插拔方向都做了明确的实体表达，在做设备内部走线规划时，可以提前预判USB线、电源线的出线方向，预留弯折半径，不会出现装配后线缆被外壳挤压的问题。
