嵌入式USB视觉采集摄像头板组件

　　这套视觉采集板组件面向小型嵌入式成像场景搭建，在自助终端、桌面检测工位、门禁识别模组、教学实验平台以及紧凑型自动化设备里都能见到同类结构。它的核心作用是把镜头、成像电路板和安装固定边界整合为一个可直接布置的模块，设备端只需要预留板体安装空间、镜头避让区域和走线位置，就能快速完成图像采集单元的结构集成。

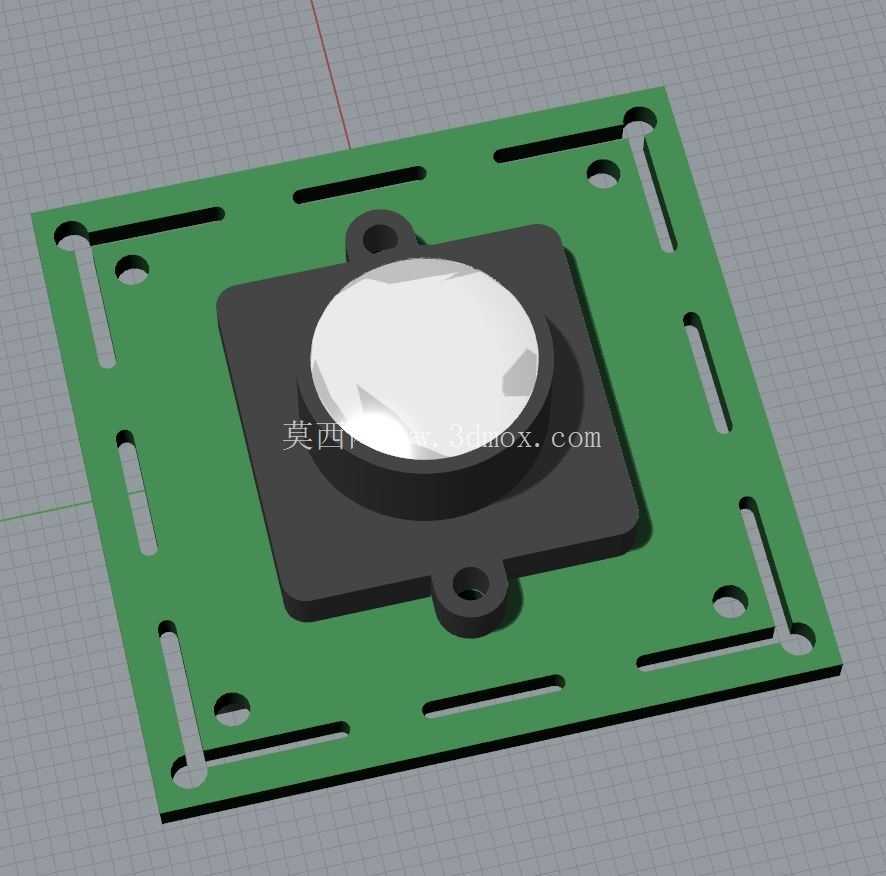

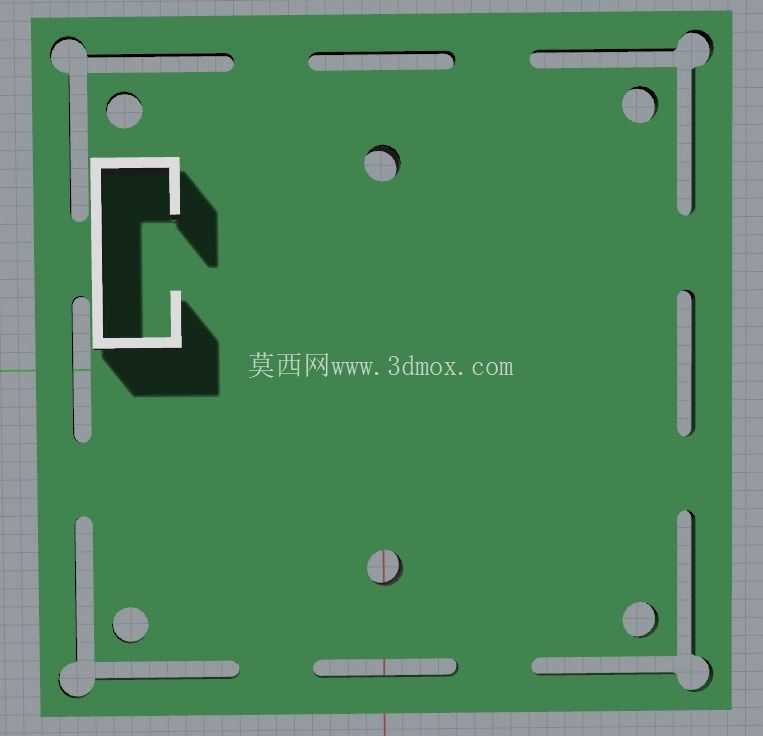

　　从实际装配角度看，绿色PCB板承担承载电子元件和确定安装基准的双重作用。板体四周布置多组长条形开槽与圆孔，长槽并不只是简单减重，更重要的是提供装配调节余量。现场安装时，螺钉不必完全锁定在单一孔位，可沿槽方向微调板体位置，使镜头中心与设备外壳开孔、检测视场或识别窗口对齐；圆孔则用于最终定位或辅助固定，减少调整后发生偏移的风险。对于外壳公差、支架焊接偏差或者前装玻璃位置不完全一致的设备，这种孔槽组合能明显降低装配返工概率。

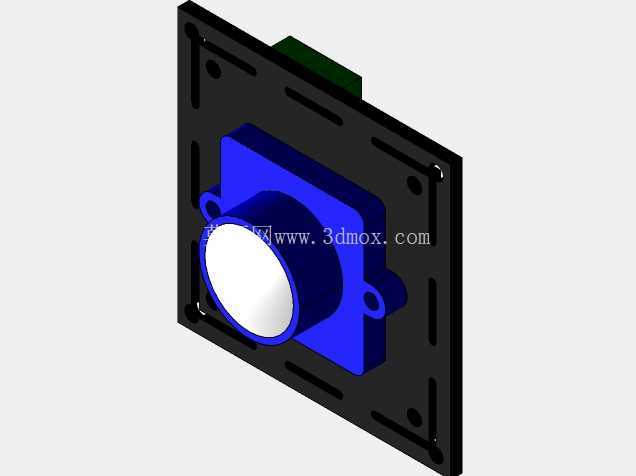

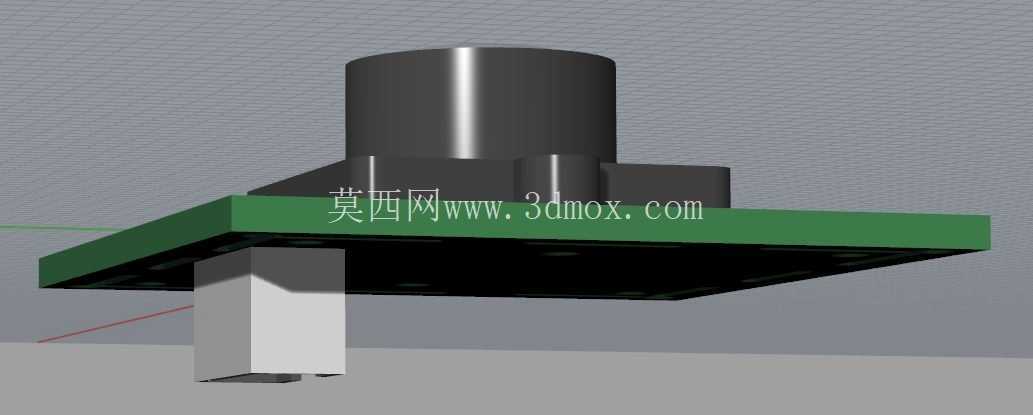

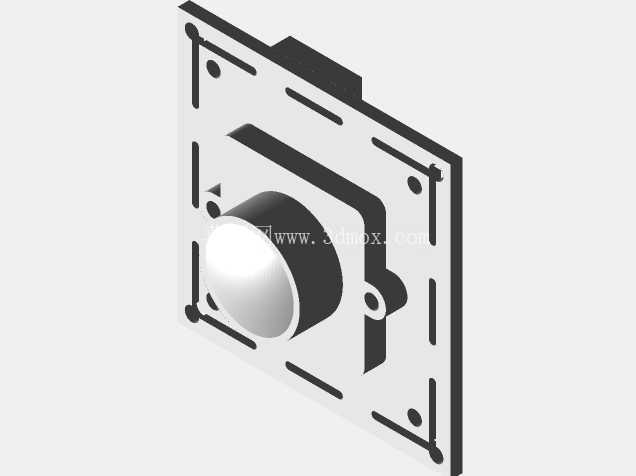

　　板体中央的黑色镜头座形成独立的视觉安装区，镜头外圈通过座体定位，前端圆形镜片区域需要在整机外壳上保留足够避让。结构设计时不能只按PCB外轮廓预留空间，还要考虑镜头高度、视场角遮挡、防尘玻璃距离以及维修拆装时手指或工具的操作空间。镜头座周围的凸耳和小孔用于固定座体，使镜头光轴与电路板保持稳定关系，避免运输振动后出现成像偏斜。

　　建模过程中，板卡轮廓、开槽位置、安装孔中心距和镜头座外形是优先保证的尺寸。引脚细节在不同批次主板上可能随接口方案变化，若模型主要用于设备布局，可弱化背面连接器和细密引脚，把重点放在整体包络、固定孔位和镜头安装区域。这样既能满足干涉检查，也不会因为次要元件差异影响整机结构评审。

　　在整机布置里，该模块通常贴近前面板或检测窗口安装，后方需要留出USB线缆弯折半径，侧边不能让金属支架压到元件。板上长槽方向应结合实际调节需求设置，若设备主要补偿上下误差，槽位宜沿竖直方向布置；若需要兼顾左右对中，可采用正交槽组。镜头前方应避免加强筋、螺柱和壳体圆角进入视场，尤其是广角镜头，遮挡范围往往比肉眼判断更大。

　　该结构还适合作为视觉类产品方案阶段的占位模型。结构工程师可据此校核外壳开孔、支架跨度、螺钉可达性和线缆走向；电气工程师可确认接口位置与板体固定方式是否冲突；采购或样机人员也能依据安装边界选择相近规格的摄像头模组。整体设计并不追求复杂曲面，而是通过规则板形、可调孔槽和集中镜头区，在紧凑空间内实现稳定成像、便于装配和方便维护的工程目标。
