法兰式转接适配器机械结构设计

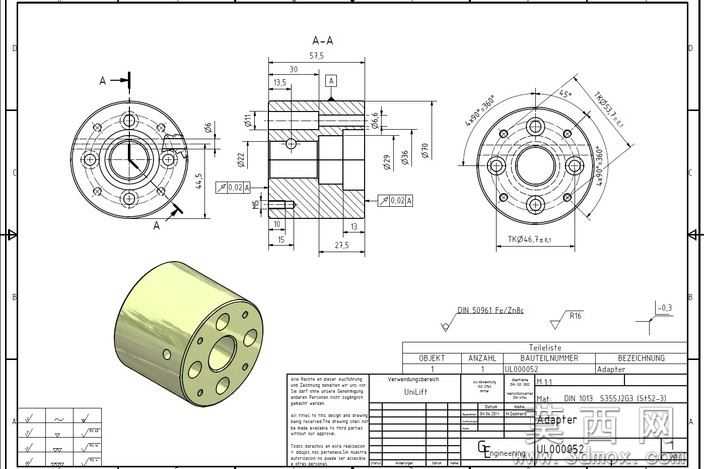

本适配器采用同轴回转体主体结构设计，整体为带端法兰的筒状构型，在三维建模过程中首先以中心轴线为基准建立全局坐标系，通过旋转凸台命令生成主体筒身的基础实体，保证内孔与外圆的同轴度公差符合机械连接的装配要求。端面上沿圆周方向均匀分布多组安装孔位，建模时通过圆周阵列命令完成孔位排布，严格控制各孔的分度角度与位置度，确保对接安装时能够与配合件精准对位，避免装配干涉。主体筒身侧面设置有径向定位小孔，建模时通过基准面定位完成孔特征的创建，保证径向孔与中心轴线的垂直度，满足侧向定位或流体通路的功能需求。在结构设计上，内部采用阶梯孔构型，不同直径的内孔段分别对应不同的对接接口尺寸，各阶梯段之间设置退刀槽结构，符合机械加工的工艺要求，避免加工时出现刀具碰撞的问题，同时也能保证对接零件的装配到位。端面法兰处设置有密封槽结构，建模时通过旋转切除命令生成环形凹槽，可适配密封圈安装，满足密封连接的使用场景。渲染阶段采用金属哑光材质模拟钢制加工件的表面质感，对加工面与非加工面设置不同的粗糙度参数，还原真实机械零件的表面效果，同时通过工程图模块生成对应的三视图、剖视图与轴测图，完整标注各部分尺寸公差、形位公差与表面粗糙度要求，清晰表达零件的加工与装配要求。整体设计兼顾了连接强度、装配便利性与加工工艺性，可作为管路转接、机械部件同轴连接的标准转接构件使用，各结构尺寸经过参数化校验，能够适配对应规格的标准连接件，满足通用机械装配中的转接需求。
