可拆装式41KG配重调节哑铃三维设计

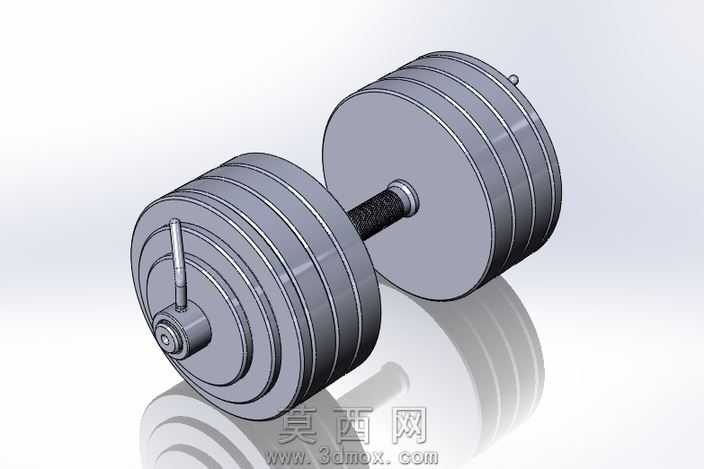

本作品为可拆装式配重调节哑铃的三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械装配逻辑，完整还原了该款约41kg总重哑铃的全部结构细节。建模阶段首先完成核心握杆的参数绘制，握杆表面设计有滚花防滑纹理，通过螺旋线扫描切除的方式生成均匀的凹凸纹路，还原真实握杆的防滑触感，握杆两端设置有限位凸台与锁紧结构的配合位，保证配重片安装后不会出现轴向窜动。配重片采用多片叠装的模块化设计，每片配重片为圆盘式结构，边缘做了圆弧倒角处理，避免尖锐边角造成磕碰损伤，配重片中心预留与握杆匹配的安装通孔，多片配重片可根据训练需求自由增减数量，实现不同训练重量的灵活调节。锁紧机构采用旋拧式锁止设计，建模时还原了锁销与卡槽的配合结构，旋转锁杆即可将所有叠装配重片压紧固定，防止训练过程中配重片松动滑落。渲染阶段采用金属材质赋予配重片与握杆主体，配重片表面设置为哑光磨砂金属质感，边缘保留金属切削的高亮反光效果，还原钢制配重块的真实材质表现，握杆的滚花区域设置为粗糙纹理材质，与光滑的配重片表面形成材质对比。场景搭建采用纯白无影展示背景，添加柔和的环境反射效果，在哑铃下方生成自然的倒影，增强模型的立体感与真实感。设计过程中充分考虑了健身器械的使用安全性与实用性，所有可活动部件均预留了合理的装配间隙，既保证拆装调节的顺畅度，又避免间隙过大导致的结构晃动，整体结构符合商用可调节哑铃的工程设计标准，可直接用于健身器材产品的结构验证、外观展示以及生产加工参考。
