K-0.32型带舌片起重吊钩结构设计

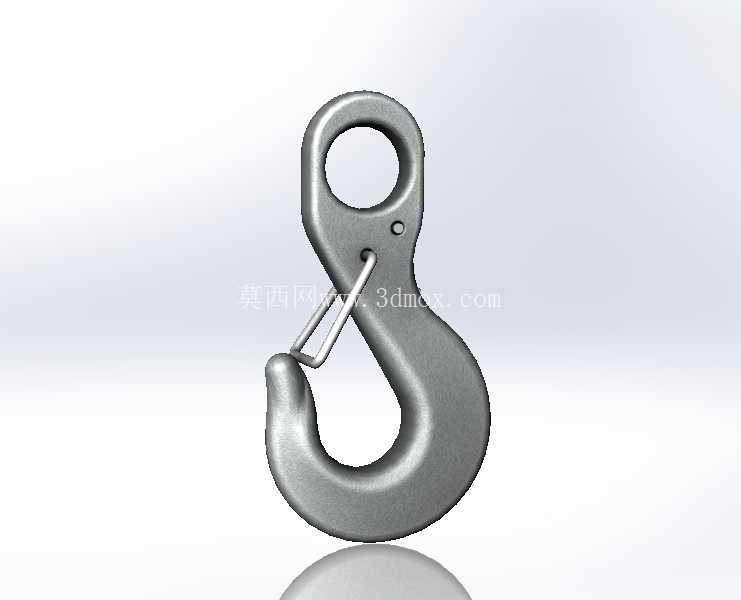

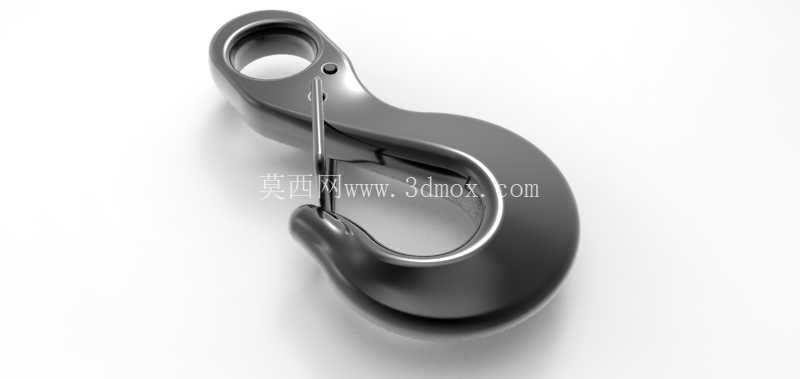

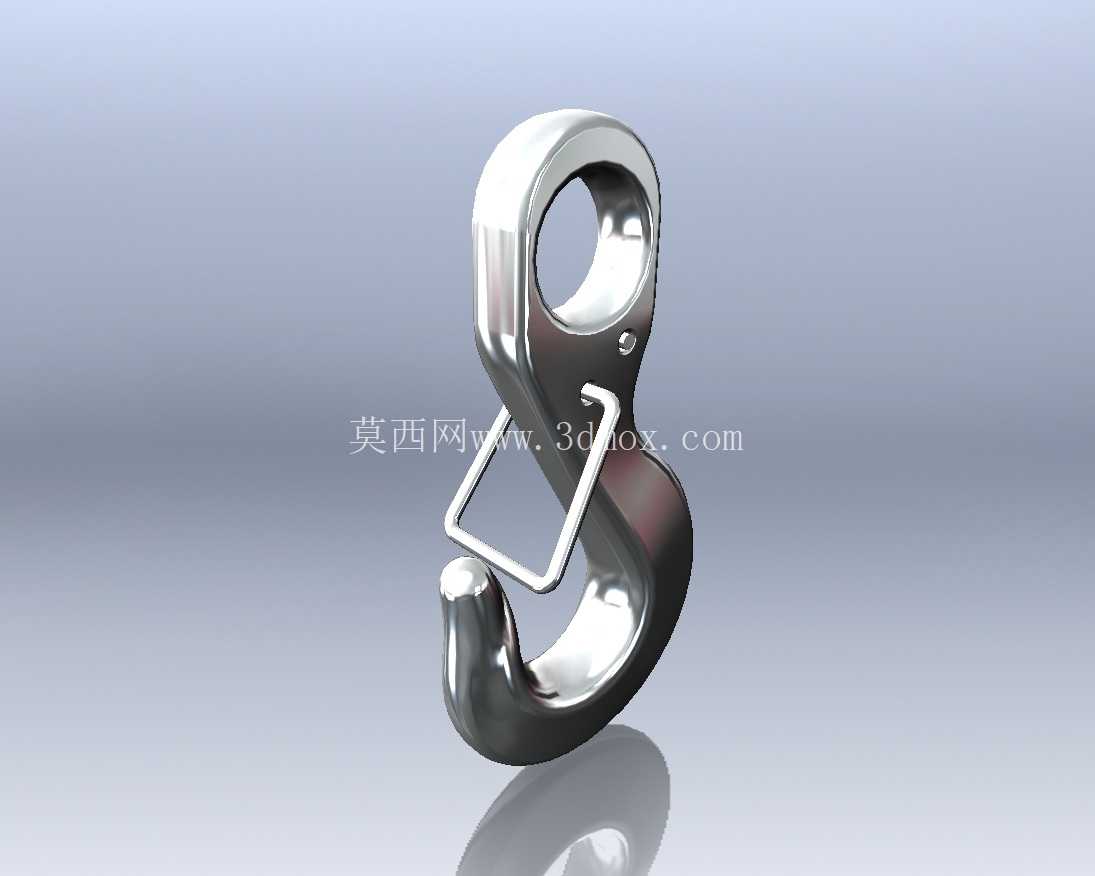

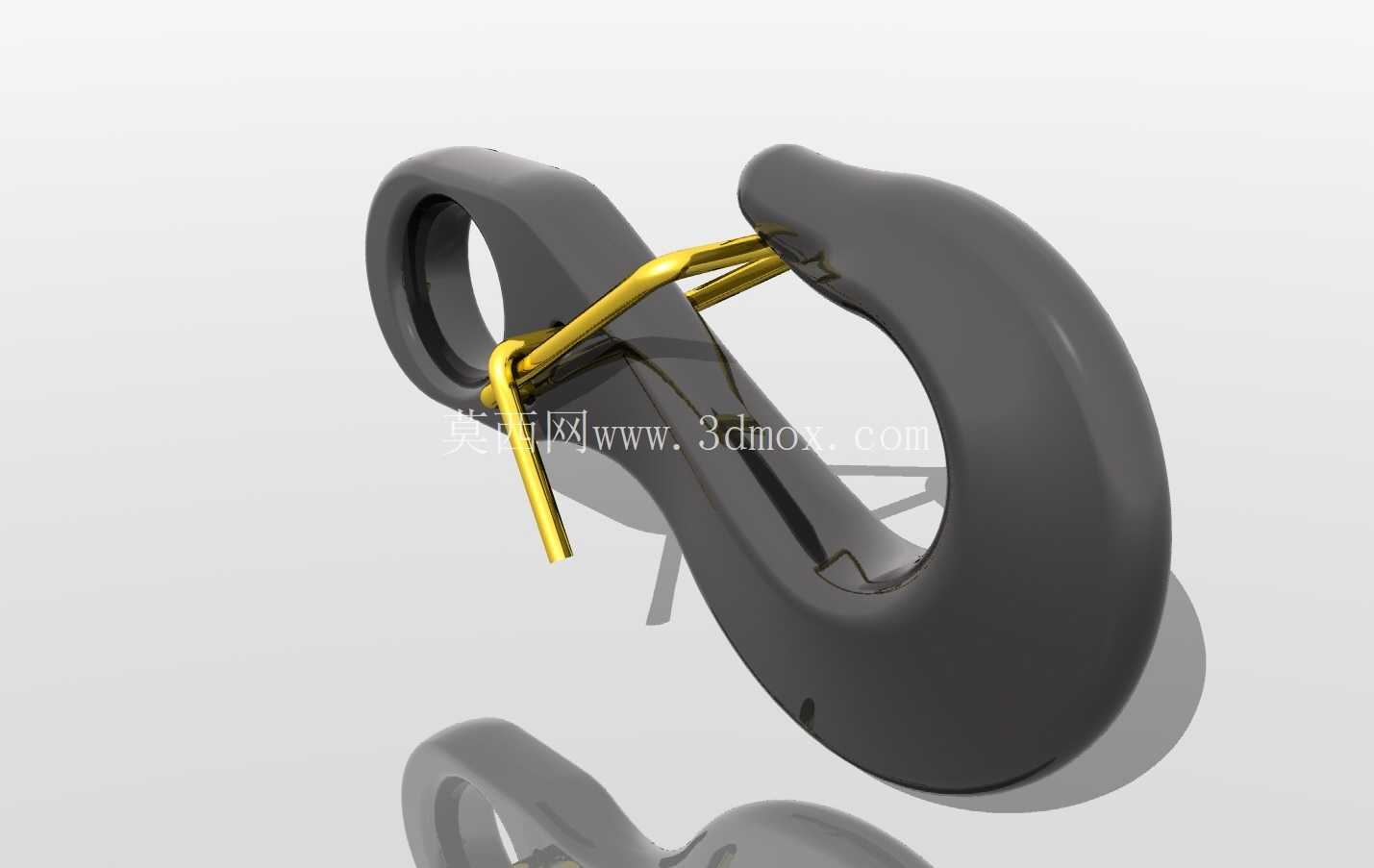

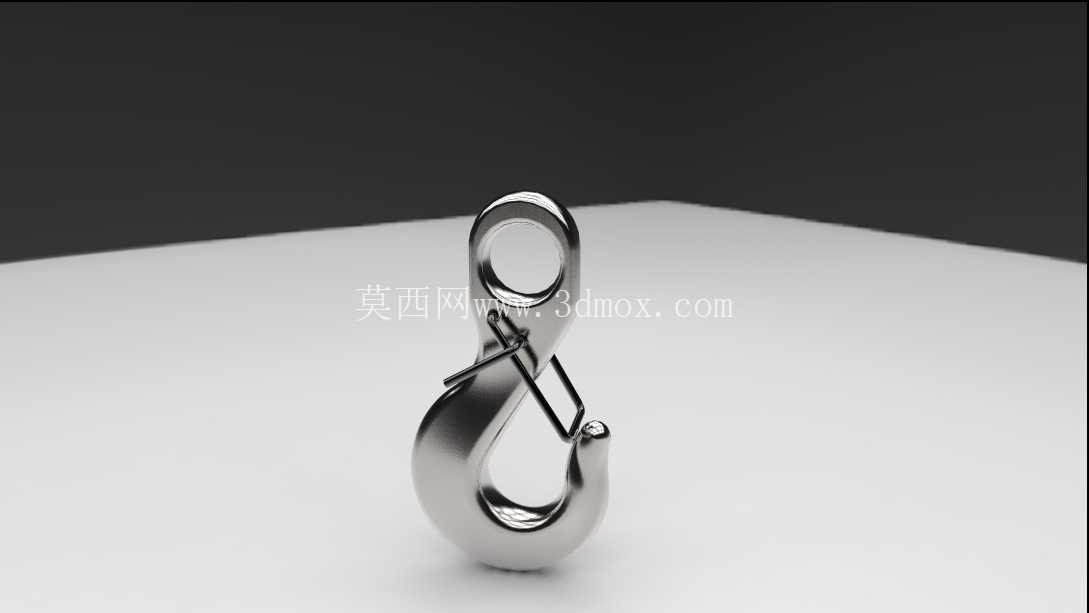

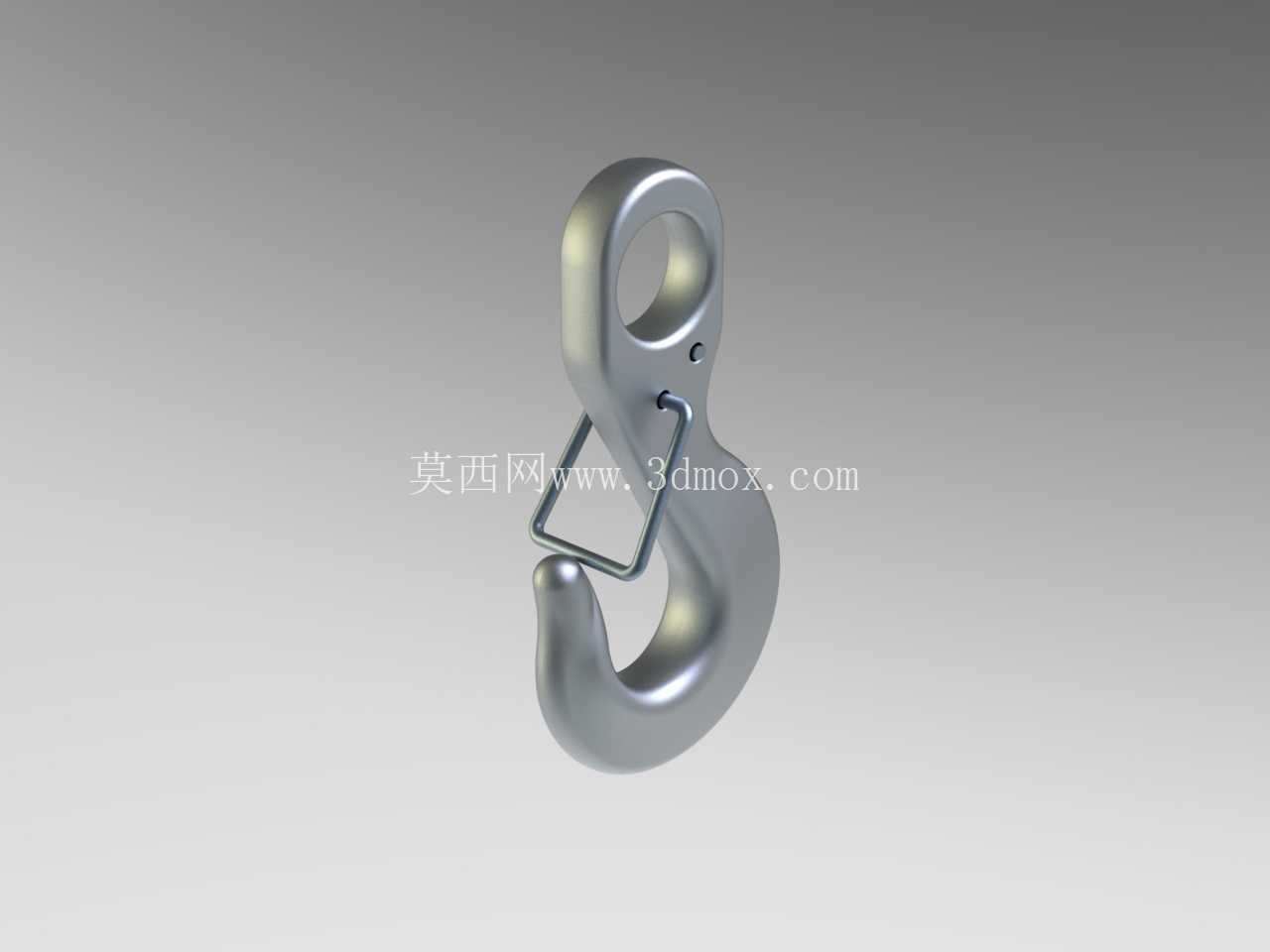

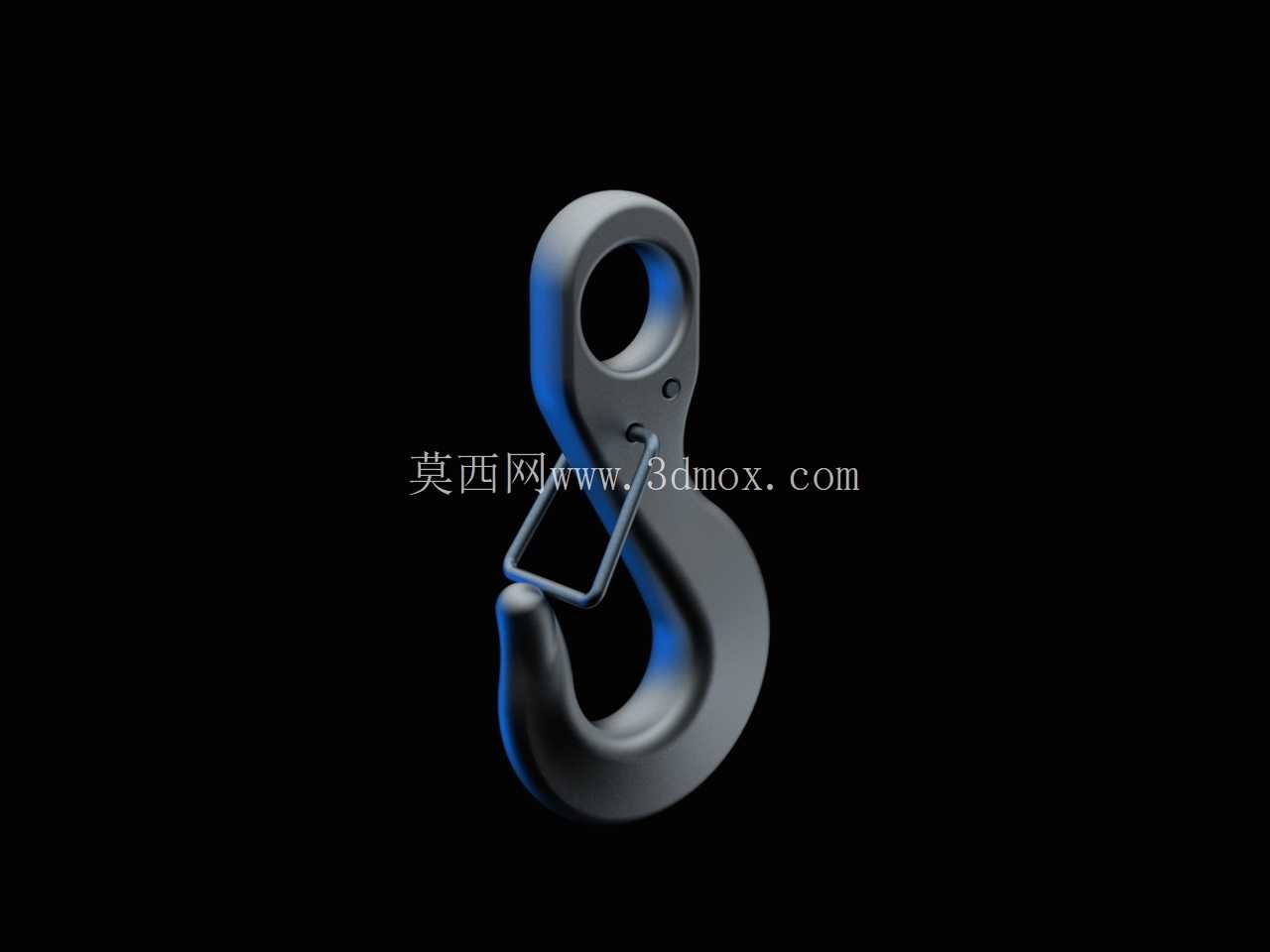

　　在常规起重吊装作业场景里，这类带安全舌片的吊钩是索具系统里直接承接吊重载荷的核心受力部件，常见于车间天车配套索具、小型起重葫芦末端挂接、物流堆场的轻型货物吊装、设备安装移位的临时吊点连接等工况，适配0.32吨额定载荷范围内的吊重作业，和对应规格的钢丝绳索具、吊装带、链条索具配合使用，完成重物的起升、移位、落位全流程动作。从功能特性上看，吊钩本体采用整体锻造式的钩体结构，钩头位置集成了弹簧复位式的安全舌片，常态下舌片在弹簧弹力作用下抵紧钩尖内侧，完全封闭钩口的开口间隙，避免吊装过程中吊索、吊环从钩口意外滑脱，只有在挂接或者摘除吊具时，手动按压舌片才能打开钩口，完成挂摘动作，这个结构是起重作业安全规范里强制要求的防脱配置，能大幅降低吊装作业中脱钩坠物的安全风险。

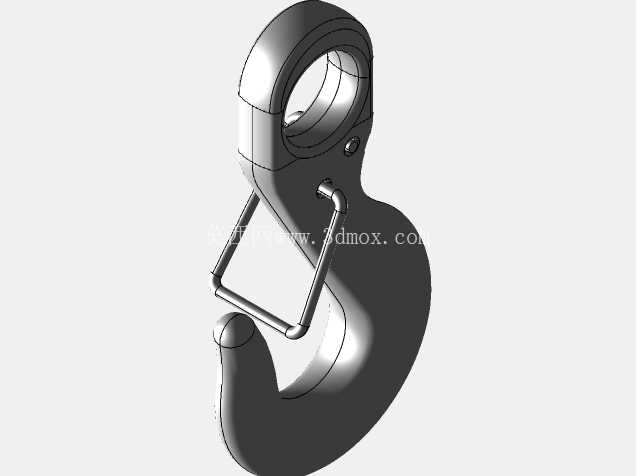

　　从设计思路层面拆解，钩体上部的挂接孔为整圆式通孔，孔壁做了圆弧过渡处理，避免和上部连接的卸扣、吊环接触时出现应力集中，孔的内径尺寸匹配对应规格的连接配件，保证连接后活动间隙合理，不会出现卡滞或者旷量过大的问题；钩身的截面采用渐变式的椭圆截面，从上部挂接孔位置到钩尖位置，截面尺寸随受力弯矩的变化逐步调整，在钩身弯曲的最大受力位置截面尺寸最大，往钩尖方向逐步收窄，既保证了整体强度满足额定载荷下的安全系数要求，又尽可能控制了钩体自身重量，降低索具末端的自重载荷。钩体的弯曲弧度经过力学验算，钩口的开口尺寸适配常规的吊环、吊装带环眼、钢丝绳套环的尺寸，挂接后吊索的受力方向能顺着钩身的受力轴线传递，避免出现偏载受力导致钩体局部应力超标；安全舌片的转轴位置设置在钩身外侧靠近挂接孔的位置，转轴采用铆接式固定，不会在长期使用中出现松脱，舌片的复位弹簧采用圆柱螺旋压缩弹簧，弹力适中，既不会因为弹力过大导致手动按压开启困难，也不会因为弹力过小导致作业中舌片自行打开失去防脱作用。

　　从安装边界来看，上部挂接孔的中心到钩底承载面的垂直距离，决定了吊具安装后的最小占用高度，在选型时需要结合起重设备的起升高度余量来匹配，避免因为吊钩自身高度过大导致有效起升高度不足；钩口的水平开口宽度决定了可挂接的吊索端部配件的最大尺寸，超过这个尺寸的吊环或者套环无法顺利挂入，强行挂接会导致吊索和钩尖接触位置出现剪切受力，存在断裂风险；钩体的厚度方向尺寸决定了和连接卸扣的配合宽度，配套的连接卸扣的开口宽度需要大于钩体上部挂接孔位置的厚度，才能顺利完成连接，保证连接后吊钩可以在垂直平面内自由转动，适应不同角度的吊装受力。

　　在实际建模过程中，需要重点还原钩体的锻造圆角，所有的棱边位置都不能存在直角锐边，避免应力集中点的出现，同时要准确还原安全舌片和钩体的配合间隙，舌片开启到最大角度时的位置不能和钩身出现干涉，复位状态下舌片端部和钩尖的贴合间隙要控制在合理范围内，不能出现过大的缝隙导致小直径的吊索从缝隙中滑出；钩体表面的建模要体现锻造件的质感，不需要过度追求光滑的曲面效果，要符合实际锻造零件的表面特征，同时各个受力位置的尺寸要严格按照对应标准的参数来设置，保证模型可以直接用于后续的有限元受力分析、索具配套选型模拟、吊装作业的干涉检查等场景。这类吊钩在日常使用中，需要定期检查钩体的开口变形量、安全舌片的复位灵活性、转轴的磨损情况，建模时也可以预留这些检查位置的尺寸标注参考，方便后续做运维模拟时直接提取对应位置的检测基准。
