铰接式可动关节人偶框架结构设计

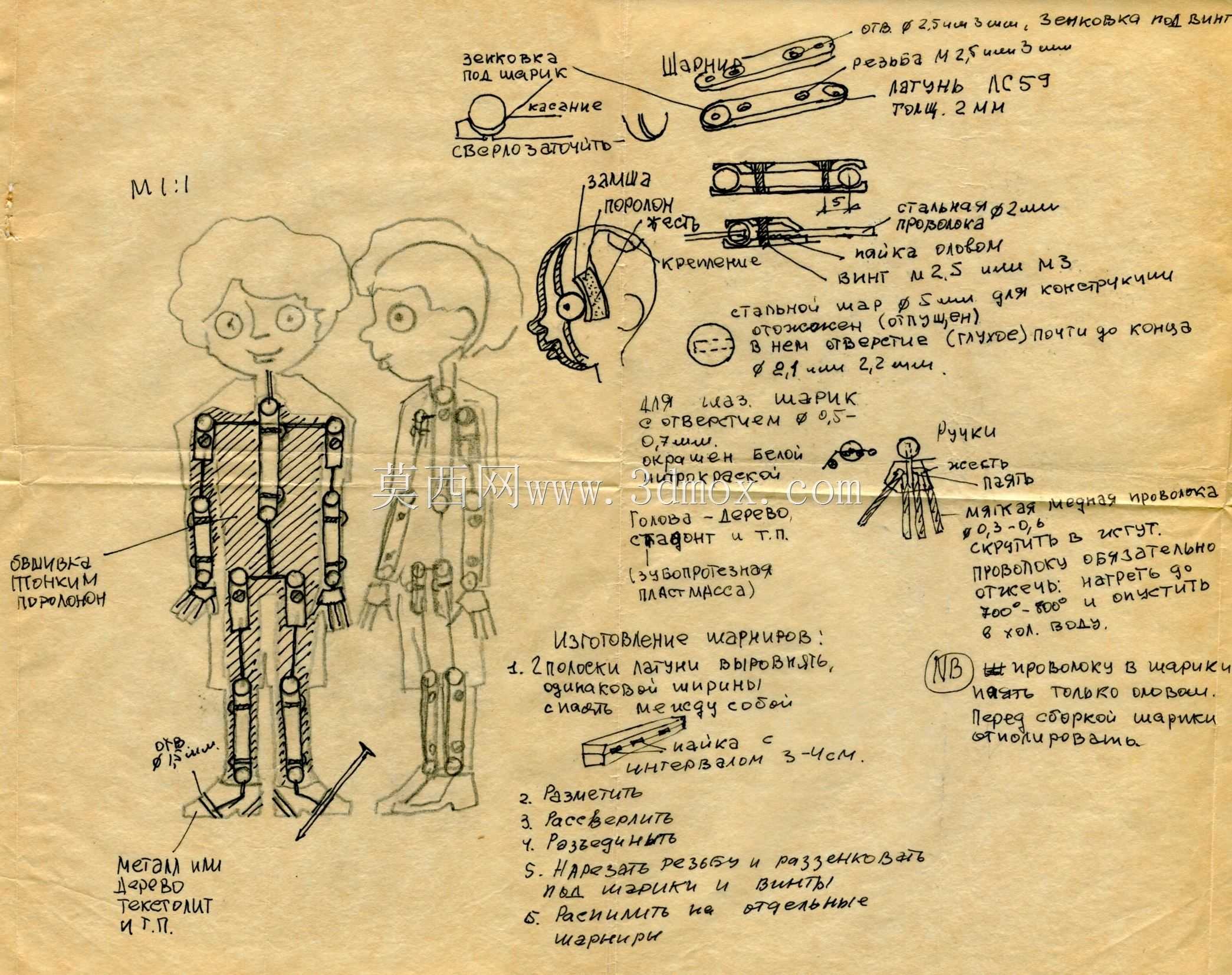

　　这套铰接式人偶框架的设计，最初是面向定格动画拍摄、文创手办开发场景的结构验证需求，区别于一体化注塑的人偶成品，全框架采用标准化铰接单元拼接，所有关节处均采用销轴铰接结构，可实现多维度的角度调整与姿态固定，能满足不同拍摄场景下的人偶姿态保持需求，也可作为机械结构教学的演示构件，直观展示平面铰接、转动副的运动原理。从结构设计逻辑来看，整个人偶框架拆分出头部、躯干、上臂、前臂、手部、大腿、小腿、足部共8类独立构件，每一类构件的连接端都设计有同轴铰接孔，配合标准圆柱销实现转动连接，铰接位置预留0.2mm的转动间隙，既保证转动过程无卡滞，也不会因间隙过大出现姿态松垮的问题。头部构件的铰接点设置在颈部位置，采用单销轴双支撑结构，可实现前后俯仰、

　　左右转动两个自由度，转动角度范围覆盖正负30度，满足常规的头部姿态调整需求；躯干部分采用上下两段式设计，腰部位置设置横向铰接轴，可实现上半身的前倾、后仰动作，最大弯折角度可达45度，适配弯腰、侧身等姿态的呈现需求。四肢构件的设计遵循等比例缩放的人体尺寸比例，上臂与前臂的长度比控制在1:1.1，大腿与小腿的长度比控制在1:1.05，符合常规人体比例的视觉观感，每段肢体的铰接点都设置在肢体端部，上肢的肩、肘、腕三个铰接点分别对应三个转动自由度，下肢的髋、膝、踝三个铰接点同样匹配人体关节的转动方向，其中膝关节处设计有限位结构，最大弯折角度为135度，避免出现反向弯折的非人体姿态，提升人偶姿态的真实感。

　　所有构件的外形都采用等厚度板材切割成型的设计思路，构件主体厚度统一为2mm，铰接位置的凸耳厚度为1.5mm，拼接后整个人偶的侧面厚度控制在6mm以内，既保证结构强度，也不会出现构件过厚导致的比例失调问题。铰接销轴采用标准直径2mm的圆柱销，安装时采用过盈压入的方式固定在单侧构件的铰接孔内，另一侧铰接孔设计为间隙配合，销轴端部做0.2mm的倒角处理，方便装配时的导入，压入后销轴端部与构件表面齐平，无突出毛刺，避免转动过程中剐蹭相邻构件。从安装边界来看，整个人偶框架完全拼装完成后，直立状态下的总高度为180mm，肩宽为55mm，足部的支撑面长度为22mm，宽度为8mm，直立状态下的重心投影完全落在足部支撑面范围内，

　　无需额外支撑即可保持稳定直立姿态；当调整为跨步、抬手等动态姿态时，可通过调整四肢角度将重心控制在支撑面内，也可配合底部的固定孔位安装在拍摄台的定位支架上，满足大角度动态姿态的固定需求。构件的加工适配性较强，所有板材构件都可采用激光切割、线切割或者冲压工艺加工，无需复杂的曲面加工工序，加工完成后仅需去除孔位与边缘的毛刺即可完成装配，铰接销轴采用标准件，无需单独定制加工，整体加工成本较低，适合小批量定制生产。在实际应用中，这套框架除了用于定格动画的拍摄骨架外，还可作为手办制作的内部支撑骨架，外部包裹塑形材料后即可制作各类定制化人偶，也可用于机械原理教学的演示模型，让学习者直观理解转动副、铰接结构的运动特性与装配方式，部分文创开发场景中，还可直接将金属材质的框架作为成品摆件，通过调整不同关节角度呈现不同的动态效果，兼具结构展示与装饰作用。设计过程中针对铰接处的磨损问题做了优化，所有铰接孔的位置都设计有局部加厚的凸台，增加孔位的接触长度，降低单位面积的接触压力，减少频繁转动带来的磨损，提升结构的使用寿命；同时所有构件的棱边都做了0.3mm的圆角处理，避免锐边划伤，也让整体结构的视觉效果更柔和，不会出现生硬的棱角感。
