台式机轴流散热风扇结构造型设计

　　该三维作品呈现的是一款典型方形外框轴流风冷部件，主要用于台式计算机机箱、CPU散热器周边、小型工控机柜以及电子设备通风位。其作用不是单纯转动叶片，而是在有限安装空间内建立稳定气流路径：较冷空气从设备外侧或前方吸入，流经鳍片、板卡、电源模块等发热区域后，将携带热量的空气从后部或侧部排出，从而降低局部热堆积，维持电子元件在可接受的温度区间内工作。

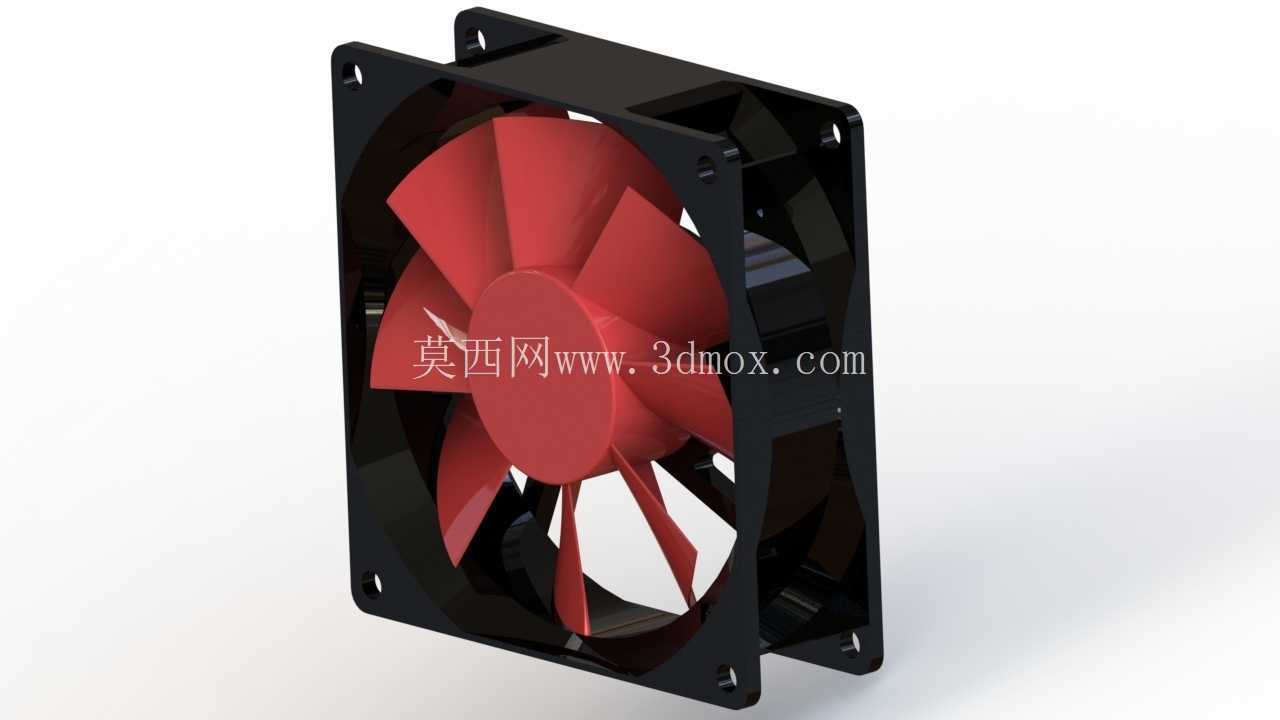

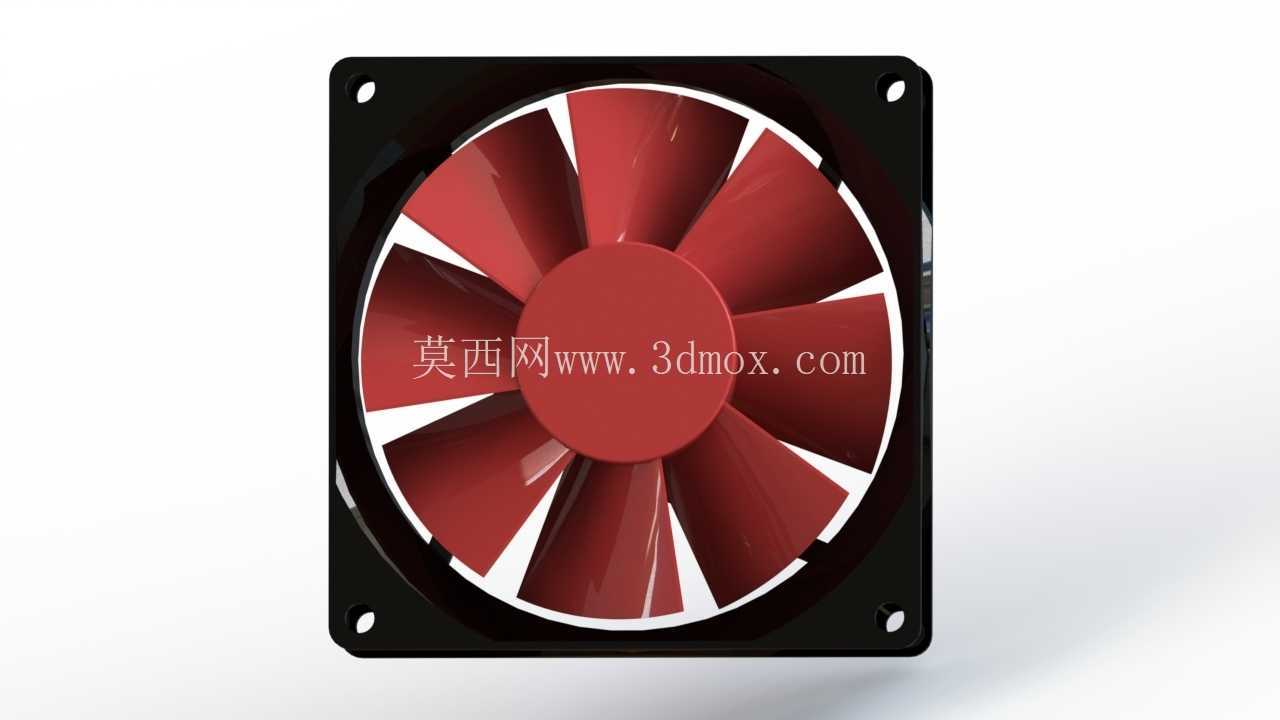

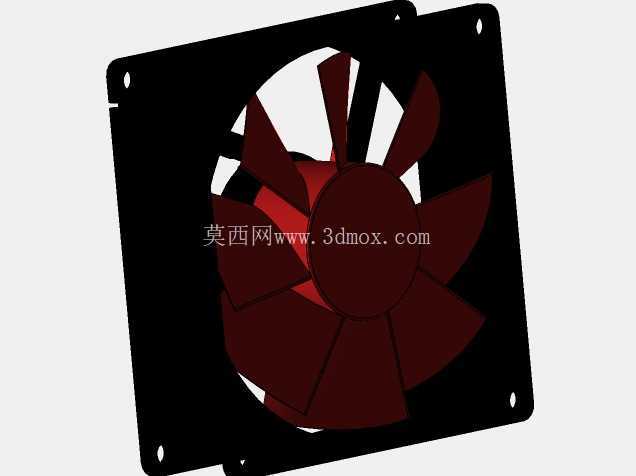

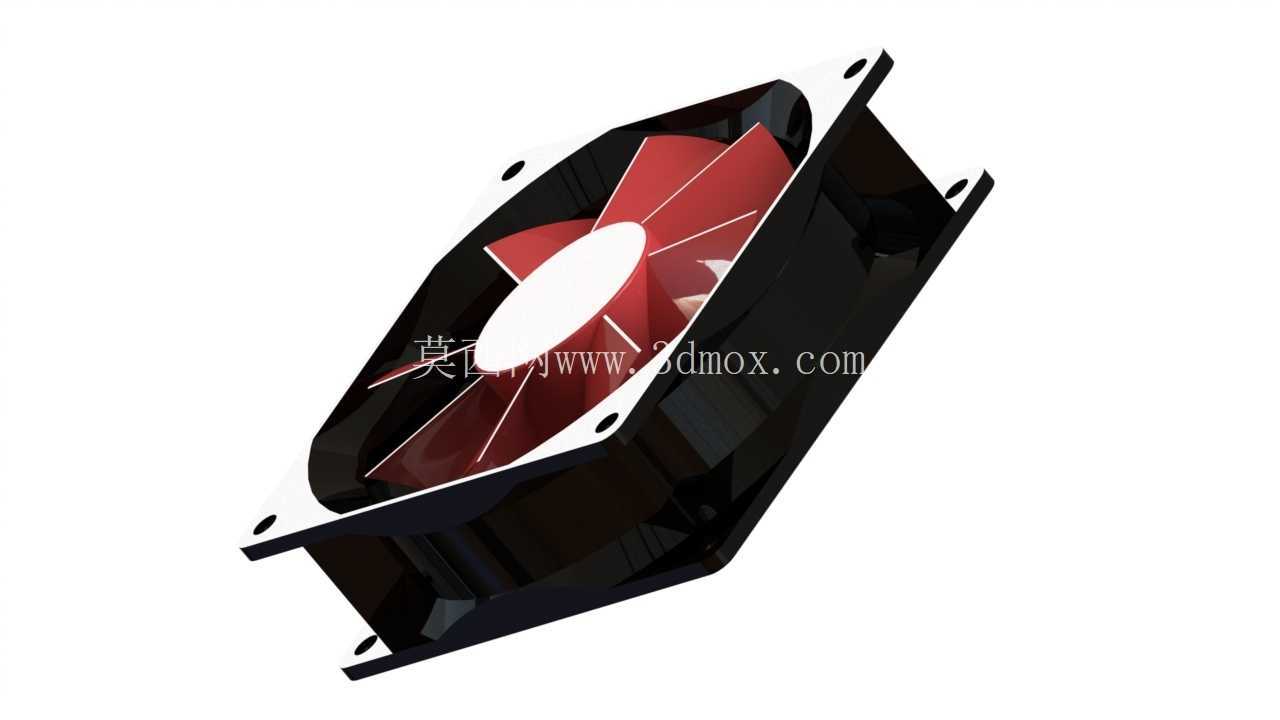

　　结构上，模型由黑色方形安装外框、中心轮毂、多片红色扇叶以及内部支撑结构组成。外框采用四角带安装孔的矩形边界，孔位用于配合自攻螺钉、橡胶钉或减震钉固定在机箱面板、冷排或散热支架上。方形框体能够限制气流旁通，使叶片扫风区域与通风开口保持一致，减少边缘漏风；框体厚度则决定了风扇嵌入设备后的轴向占用，在整机布局时需要同时预留扇叶旋转空间、接线弯折空间以及前后方进风出风间隙。

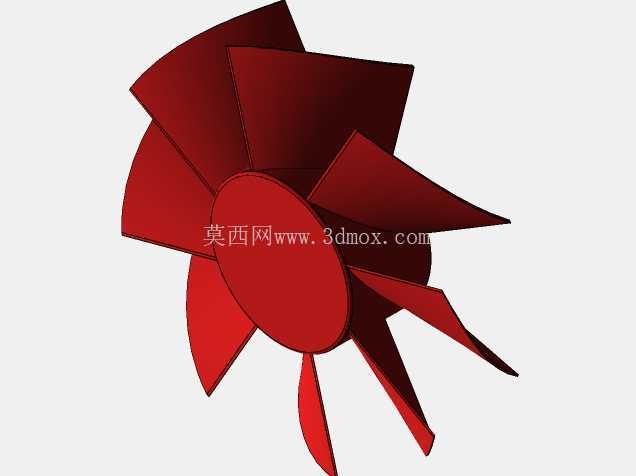

　　扇叶采用轴流式叶片布局，叶片从中心轮毂向外缘展开，曲面方向兼顾吸入角与排出角。旋转时，叶片持续推动空气沿轴向通过框体，适合大风量、较低风阻的通风场景。中心轮毂承担叶片定位与电机容纳功能，其直径会影响有效扫风面积，也能改善叶片根部连接强度；轮毂后方通常对应电机、轴承和驱动电路位置，因此在结构建模时需要保证中心区域与外框支撑之间的连接可靠，同时避免支撑肋过度扰乱出口气流。

　　从设计思路看，这类风扇需要在风量、噪声、转速、静压和安装兼容性之间取得平衡。叶片数量、叶尖间隙、翼型弯度和框体导流面都会影响实际表现：叶尖与外框间隙过大容易产生回流损失，间隙过小则对制造公差和动平衡提出更高要求；框体边角与安装孔位置需要符合常见机箱装配习惯，便于用户在不同设备中替换使用。红色扇叶与黑色框架形成明显视觉区分，也方便在模型评审中检查叶片姿态、轮毂包覆和装配干涉。

　　在工程应用中，该类部件常布置在机箱前面板进风、后部排风、顶部排风或水冷排夹持位置。选型与建模时不能只看外观轮廓，还要核对方形外框边长、整体厚度、螺钉孔中心距、接线出线方向以及风扇与散热器鳍片之间的距离。若前方贴有防尘网，后方紧邻密集鳍片或线束，气流阻力会上升，风扇工作点也会向高静压、低风量方向移动。三维模型将外框、叶片、轮毂和支撑关系完整表达，可用于机箱热管理布局校核、风冷组件装配演示、扇叶曲面学习以及电子设备通风结构方案沟通。
