罗技C270高清网络摄像头结构造型

　　该模型还原了一款面向桌面办公、远程会议、在线教学和日常视频通话场景的外置网络摄像头。设备主体由横向布置的镜头模组舱和下方可开合的夹持底座组成，整体轮廓圆润，前端镜头区域略向内收，背部与侧面保持连续曲面，便于在塑料外壳注塑成型时控制拔模方向和壁厚均匀性。

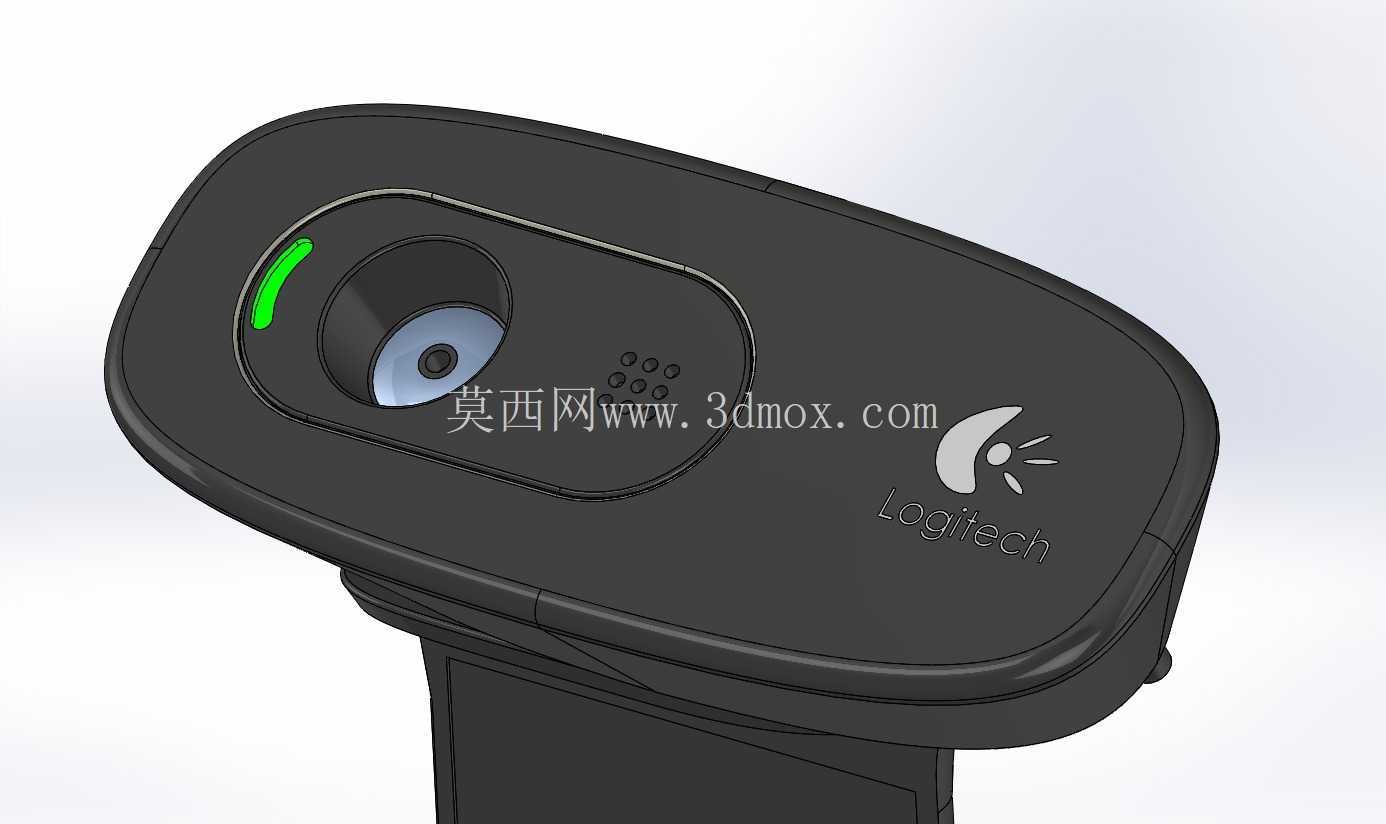

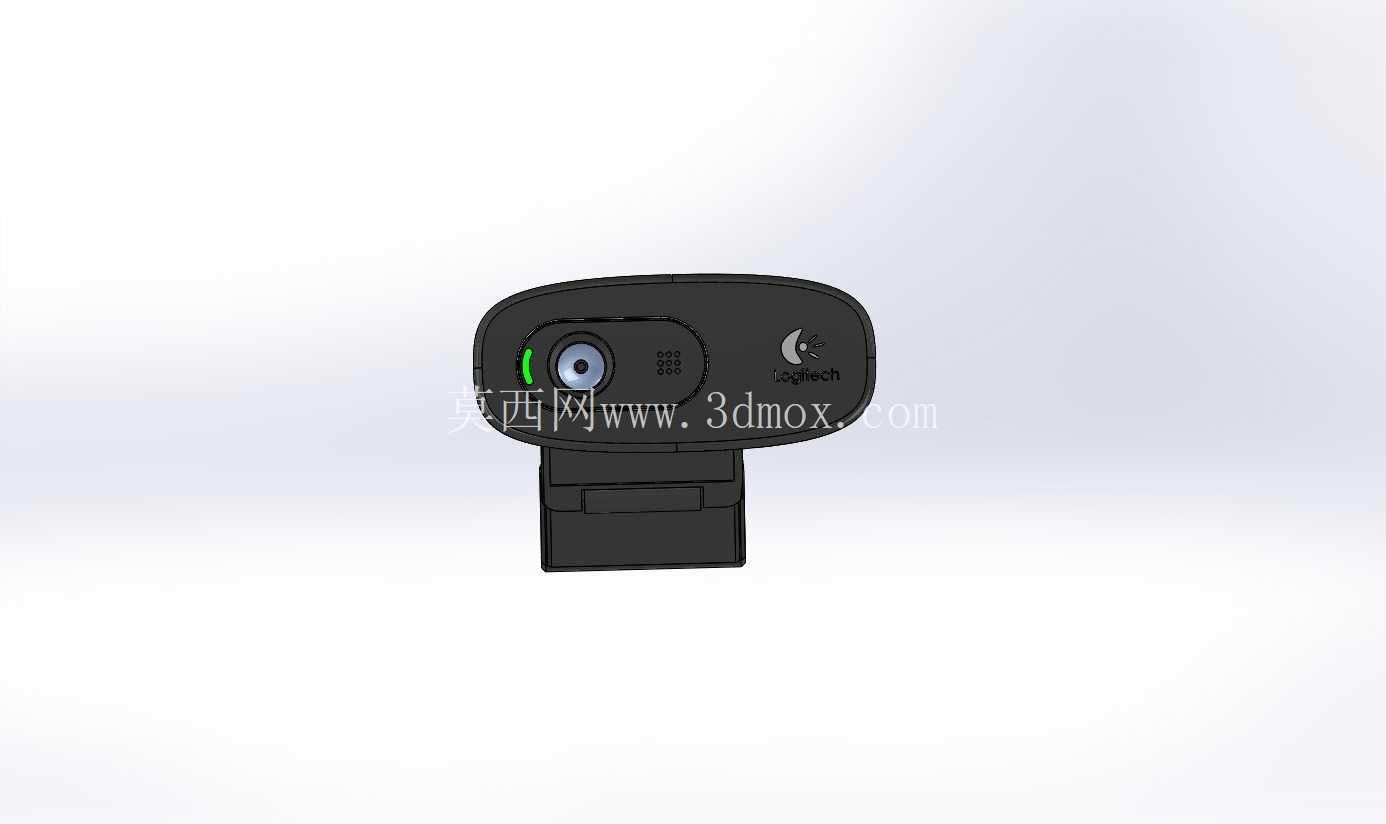

　　从实际使用来看，这类摄像头通常放置在显示器上沿，也可通过底座平面直接摆放在桌面。上部镜头舱承担图像采集、状态指示和品牌识别功能，镜头位于正面偏左位置，周围通过局部造型形成视觉焦点；镜头旁设置拾音开孔区域，用于内置麦克风采集语音。正面右侧保留简洁的标识面，避免过多按键破坏外观。设备工作状态通过小型指示灯反馈，使用者可快速判断视频采集是否启用。

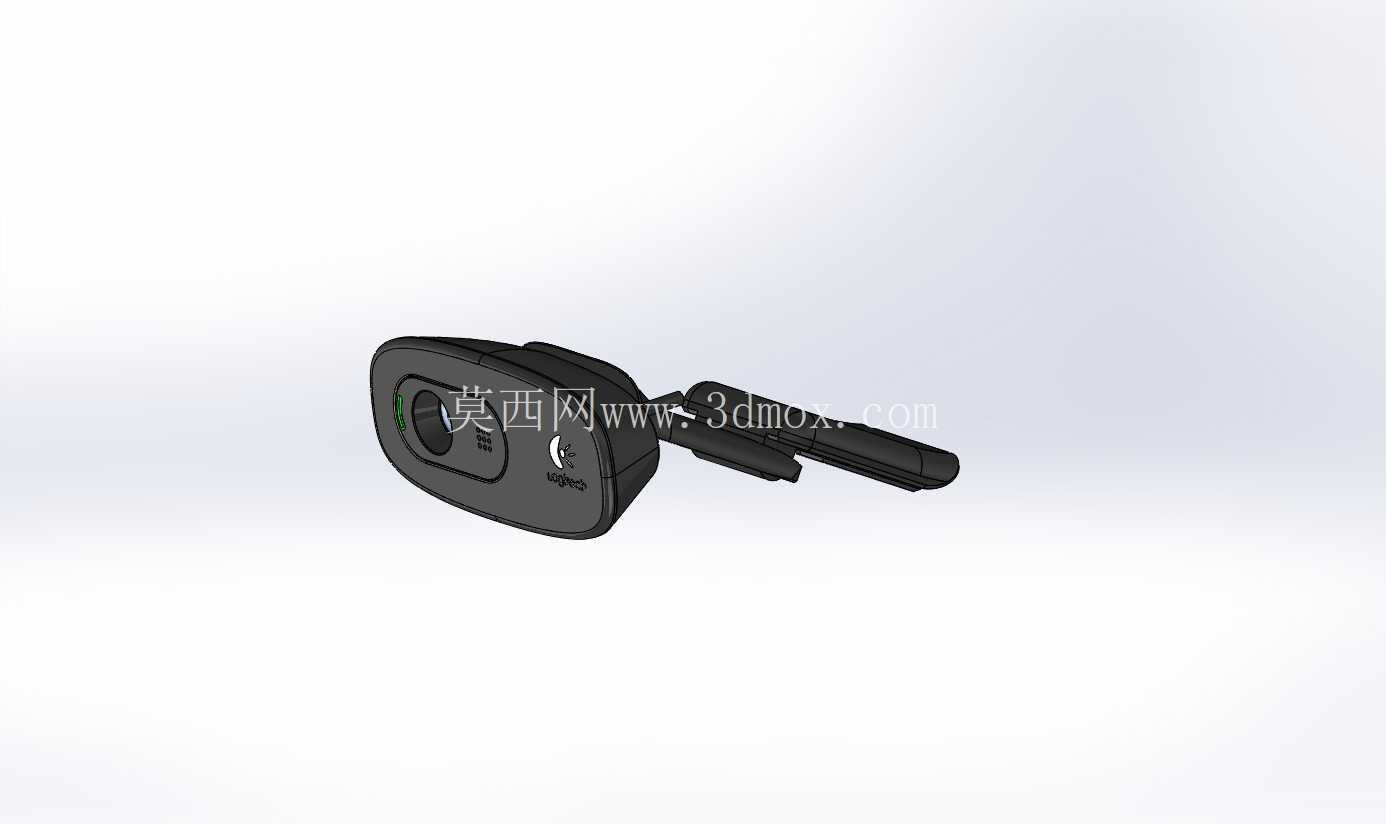

　　下部夹持结构是造型与机构设计的重点。底座与镜头舱之间通过连接段形成转折，底座前侧压板与后侧支撑面构成夹口，能够搭扣在轻薄显示器边框上。建模时需要关注夹口张开范围、压板厚度、接触面位置以及镜头舱相对底座的俯仰角度。若夹口过浅，设备在厚边框显示器上容易松动；若支撑面过高，则会使镜头视轴偏离人脸中心。合理的连接段宽度和圆角过渡，既能保证塑料件强度，也能减少应力集中。

　　外形尺寸方面，镜头舱采用紧凑横向长条布局，长度控制在适合笔记本和桌面显示器的范围内，高度以容纳镜头、PCB板和麦克风为准，厚度则受镜头模组、外壳壁厚和走线空间约束。底座展开后需要提供稳定支撑，折叠或夹持时又不能明显增加收纳体积。模型中对镜头孔、麦克风孔、指示灯槽、底座铰接区域和外壳分模线均有体现，可用于外观评审、装配干涉检查和外设周边结构参考。

　　在结构设计思路上，前壳与后壳宜采用上下或前后扣合方式，内部通过螺柱、卡扣和限位筋固定电路板；镜头区域需要预留定位台阶，保证光轴与外壳开孔同轴。底座接触显示器的位置可增加橡胶垫或防滑纹理，以提高摩擦并保护屏幕边框。对于需要进行产品展示、动画渲染或逆向建模练习的工程人员，该模型能够帮助理解消费类数码外设从外观曲面、功能开孔到夹持机构之间的协调方式。
