家用云台智能监控摄像头结构设计

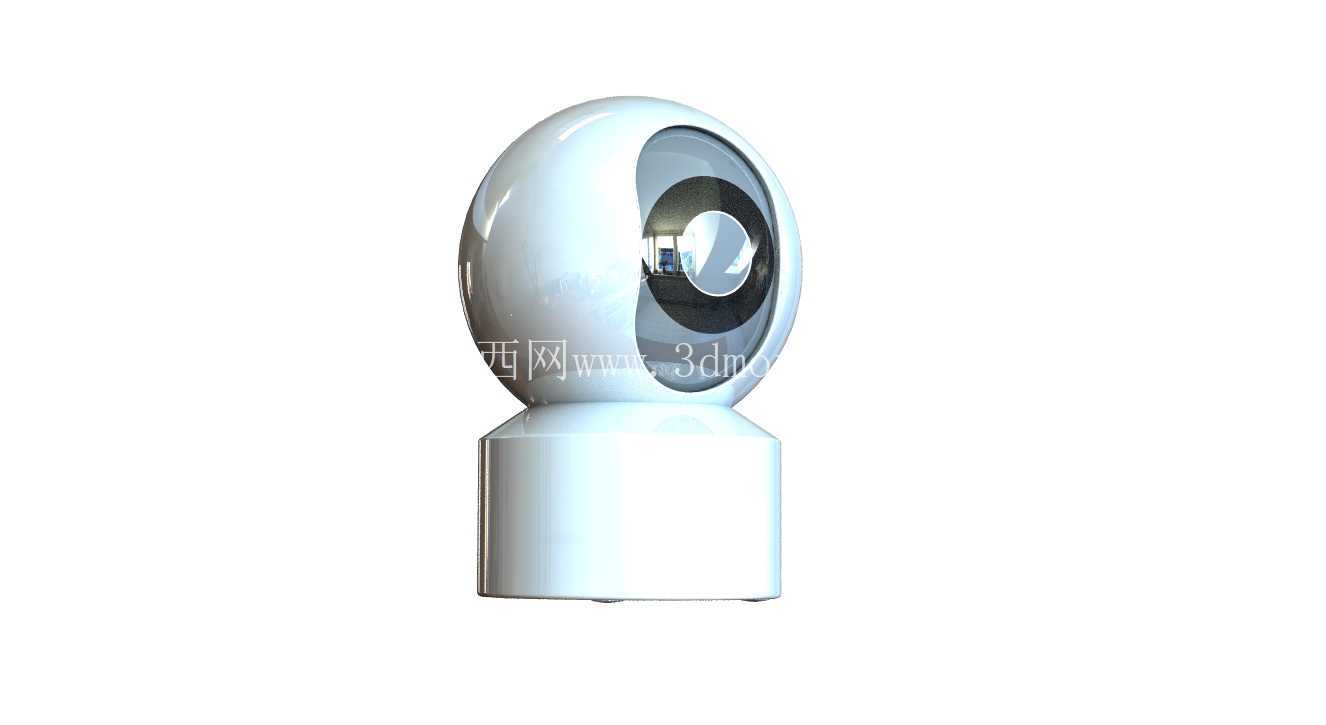

　　这套家用云台监控摄像头的三维结构，围绕室内安防场景的实际布设需求展开，整机采用上下分体式回转布局，下部为固定基座，上部为球形摄像云台，两部分之间预留水平回转的配合间隙，可实现360度水平方向视角覆盖，球形云台内部预留俯仰转动轴系空间，垂直方向视角调节范围可覆盖从地面近区到天花板高位的完整室内竖向视野，无需用户手动调整设备摆放角度，通过远程指令即可完成全区域画面巡检。

　　从安装边界来看，下部基座采用平底圆柱造型，底面预留防滑胶垫安装位与壁挂转接螺孔，既可以直接放置在桌面、置物架、柜顶等水平承载面，也可搭配壁挂支架固定在墙面、天花板角落，基座直径控制在常规家用插座面板宽度范围内，不会占用过多桌面空间，整机高度适配普通书架层板间距，摆放时不会与上层置物发生干涉。布线层面基座内部预留无线通讯模块与供电线路的走线路径，外置供电接口设置在基座后侧，贴墙安装时线材可沿墙面线槽隐藏，不会破坏室内陈设整洁度。

　　结构设计上，球形云台外壳采用分体扣合式造型，前侧镜头区域做内凹沉台设计，镜头镜片、红外补光组件、状态指示灯依次排布在沉台内部，既可以避免日常擦拭时直接刮花镜片，也能减少周边环境强光在镜片表面形成的反光干扰。云台与基座的衔接处采用环形止口配合，转动接触面做低摩擦耐磨处理，长期往复回转不会出现卡顿、异响问题，外壳所有棱边均做圆角过渡，无尖锐凸起，居家环境中有孩童、宠物活动时也不会发生磕碰划伤。

　　功能适配层面，壳体内部预留了主板安装柱、麦克风拾音孔、扬声器出声槽、散热对流孔的对应结构位，无线天线内置在基座侧壁，避免外置天线突出破坏整体简洁外观，镜头周边均匀分布红外补光灯的安装位，夜间无环境光条件下也可采集清晰的黑白监控画面。该类设备广泛应用于家庭居家看护、商铺店内值守、办公室工位巡检、幼儿园远程查看等场景，相比传统固定角度监控枪机，云台转动结构可以消除画面盲区，单台设备即可覆盖单房间全部区域，降低多台设备布设的成本与布线工作量。建模过程中对转动副的配合公差、外壳壁厚、螺丝柱预埋深度都做了参数化定义，外壳壁厚控制在消费类数码产品常用的1.5-2mm区间，既保证结构强度，也控制整机重量，底座内置配重块安装腔，放置在光滑桌面时云台快速回转不会出现整机晃动摇摆的问题。
