板载三联组合式精密台虎钳结构设计

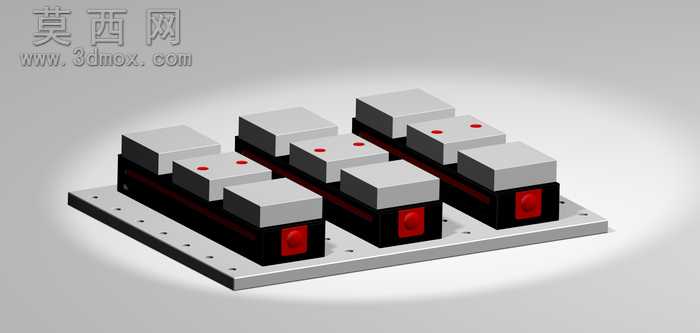

本作品为多工位组合式台虎钳三维建模设计，整体采用阵列化布局思路，在统一安装底板上集成三组独立的虎钳夹紧单元，可同时完成多个工件的装夹定位，适配批量加工场景下的工装使用需求。建模过程中采用参数化设计逻辑，首先完成安装底板的特征构建，底板边缘均匀排布安装定位孔，可通过螺栓与机床工作台或工装平台完成固定，保证整体结构的安装稳定性；底板表面设置三组平行的导轨安装位，为虎钳单元的滑动提供精准导向。每个独立虎钳单元均包含固定钳身、活动钳块、驱动螺杆、钳口防护块四个核心结构部分，固定钳身与导轨采用一体化建模设计，保证结构刚性，活动钳块与导轨采用间隙配合的装配约束，可沿导轨方向平稳滑动实现开合动作；驱动部分采用内置式螺杆传动结构，建模时还原了螺杆的梯形螺纹特征，与活动钳块内部的螺纹孔形成传动配合，旋转端部的操作端即可带动活动钳块进给，实现对工件的夹紧与松脱。钳身主体采用哑光黑色金属材质渲染，模拟铸铁材质的磨砂质感，活动钳块与固定钳块的上部采用浅灰色哑光材质，模拟45号钢调质后的表面质感，端部操作端采用亮红色半哑光材质，既起到视觉区分的作用，也模拟了操作手柄的防滑包覆材质效果；安装底板采用银灰色金属质感，表面做轻微的拉丝纹理处理，还原金属板材的加工质感。整体装配过程中严格遵循机械装配的公差配合逻辑，所有滑动部件均设置合理的装配间隙，固定连接部件采用重合、同轴心等约束完全定位，避免出现结构干涉问题。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出结构的立体层次，辅助光源补充暗部细节，避免钳身缝隙处出现死黑区域，背景采用浅灰色渐变背景，将视觉焦点集中在虎钳结构本身，清晰展示多工位布局的结构特点与各部件的装配关系。该设计可直接用于工装夹具的方案展示、机械教学的结构演示，也可作为多工位加工工装的设计参考，通过阵列化的单元布局，在有限的安装空间内最大化装夹工位数量，提升批量加工时的装夹效率，同时统一的底板设计也保证了所有工位的定位基准统一，可有效降低多工件装夹的定位误差。
