轴流散热冷却风机结构造型

　　这类方形轴流散热风扇常见于控制柜、工控机箱、通信电源柜、小型伺服驱动箱以及电池供电设备内部，主要承担强迫风冷任务。设备运行时，功率器件、电源模块、驱动板和接线端子会持续产生热量，若柜内空气滞留，局部温升会降低电子元件寿命，也会使保护阈值提前触发。风扇通过叶轮旋转推动空气沿轴向穿过框体，在进风侧与出风侧形成稳定压差，把热量带走，使内部温度维持在元器件允许范围内。

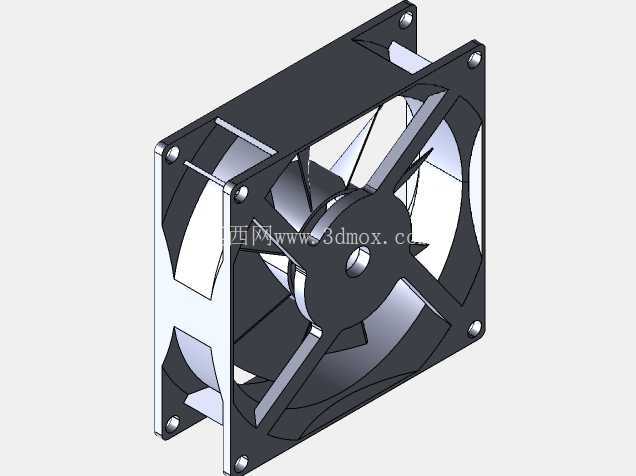

　　结构上，外框采用四边带安装孔的方形承载形式，四角预留紧固件穿过位置，便于直接贴装在机箱面板、通风隔板或散热风道开口处。框体不仅承担叶轮和电机的定位作用，还要在装配后限制风叶与周边钣金、线束、防护网之间的安全间隙。实际布置时，需要核对框体厚度、对角孔距、外侧凸出高度以及后侧接线空间，避免风扇装入后与电容、端子排、导轨或门板发生干涉。若用于密闭柜体，通常还要配合防尘网、过滤棉或通风栅使用，进风方向与排风方向应根据柜内热流路径统一规划。

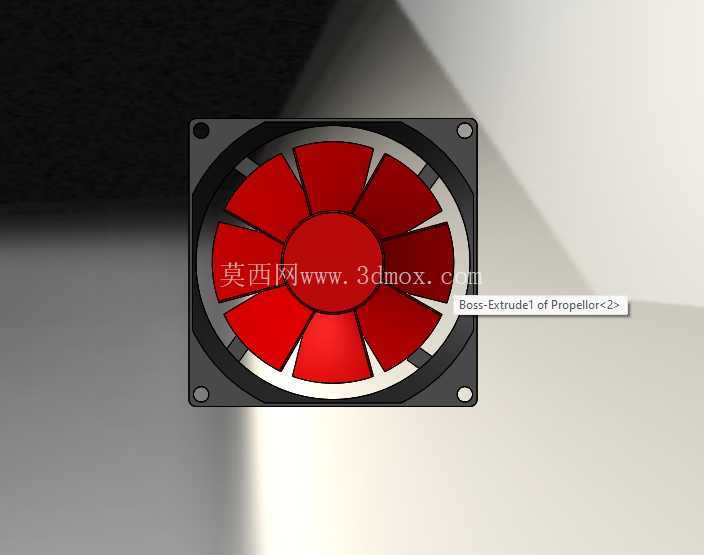

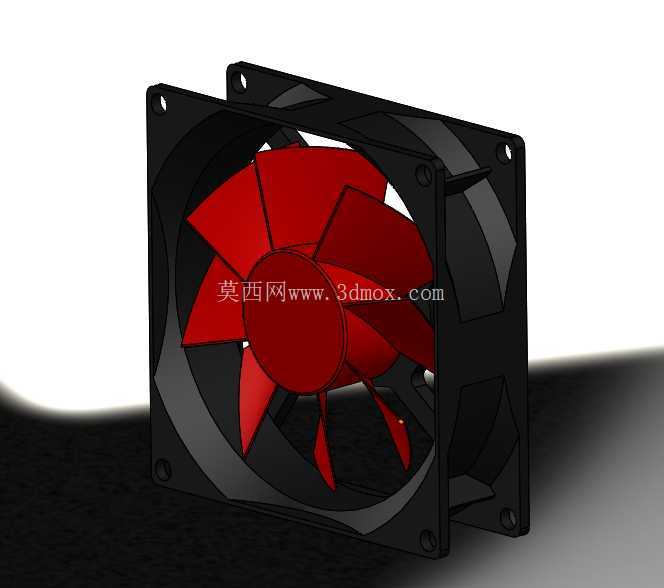

　　叶轮部分采用多叶片轴流布局，叶片沿轮毂周向分布，叶型带有扭转角度，旋转时能够以较小轴向尺寸获得连续气流。红色叶轮与黑色框体在模型中区分明确，轮毂中心覆盖电机安装区域，叶片外缘与框体内壁保持均匀环形间隙，这一间隙直接影响扫风效率与运转安全性。设计时不能只关注外观曲面，还要考虑叶片根部与轮毂的过渡强度、叶尖避让、动平衡余量以及装配后气流噪声。对于电池供电场景，风量、转速、功耗和启动电压之间需要平衡：风量不足会导致散热滞后，片面追求高转速又会增加电流消耗、振动和噪声。

　　从三维建模角度看，该作品适合用于设备布局校核、风冷方案演示和结构干涉检查。外框可按钣金或注塑件思路建立，安装孔、加强筋、内侧导风壁和电机容纳腔需要分层表达；叶轮则适合通过单片叶型旋转阵列完成，叶片曲面、轮毂包覆和中心固定结构要保持连续。建模过程中应保留风扇的整体包络，明确进风面、出风面和安装基准面，方便在总装中快速复制排布。多台风扇并列使用时，还要关注相邻风扇的旋转方向、气流相互干扰以及维护拆卸空间。

　　在工程选型中，这类冷却部件并不独立决定设备性能，却直接影响热管理可靠性。它既可以作为电气柜的通用通风件，也可以嵌入小型实验装置、移动式设备和独立电源模块。结构设计人员在调用此类模型时，应把安装边界、风道方向、电气接线、防护等级和维护更换一并纳入考虑，而不是仅把它当作一个外观附件。
