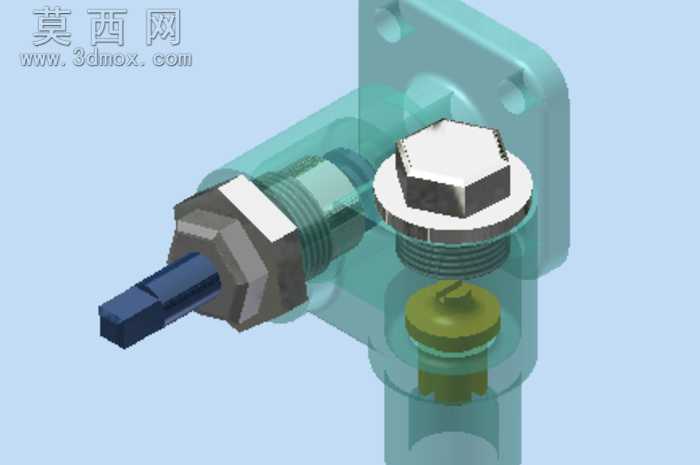

透明结构展示角式单向阀三维设计作品

本作品为角式单向阀的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对阀体、接头、阀芯、锁紧螺母、密封垫片等各个独立零件进行单独建模，依据单向阀的实际工作尺寸比例设定各部分参数，确保零件间的装配公差符合机械设计规范。建模过程中对阀体采用半透明材质进行渲染处理，能够清晰展示阀腔内部的阀芯装配位置、流道走向以及各零件的配合关系，无需拆解装配体即可直观呈现内部结构布局。材质设置上，金属类零件如接头、螺母、阀芯紧固件采用哑光金属材质，还原金属机加工后的表面质感，密封件采用橡胶类哑光材质区分功能部件，透明阀体部分调整了透明度与折射参数，既保证内部结构可见，又保留了塑料/透明工程塑料的材质真实感。结构设计上，该单向阀采用角式进出流道布局，侧方为外螺纹接入端，下方为垂直方向流出端，法兰式安装座带有两个安装孔用于阀件的固定，阀芯采用弹簧复位式结构，正向流体通入时可顶开阀芯实现通路，反向流体压力配合弹簧力将阀芯压紧在密封座上实现止回功能，各密封位置均设计了垫片密封结构，保证阀件工作时的密封性能。设计思路围绕入门级机械建模练习展开，从零件草图绘制开始，逐步通过拉伸、旋转、扫掠、螺纹修饰等特征命令完成单个零件的构建，再通过重合、同轴、贴合等装配约束完成总装，最后通过剖切与透明材质设置完成结构展示效果，整体建模过程兼顾了结构准确性与展示直观性，既还原了单向阀的实际工作结构，又通过可视化处理降低了阀件内部结构的理解门槛，适合作为机械基础建模练习与阀类结构教学的参考案例，清晰展现了单向阀从外部安装结构到内部止回组件的完整设计逻辑。
