带螺旋输送结构的金属送料螺杆

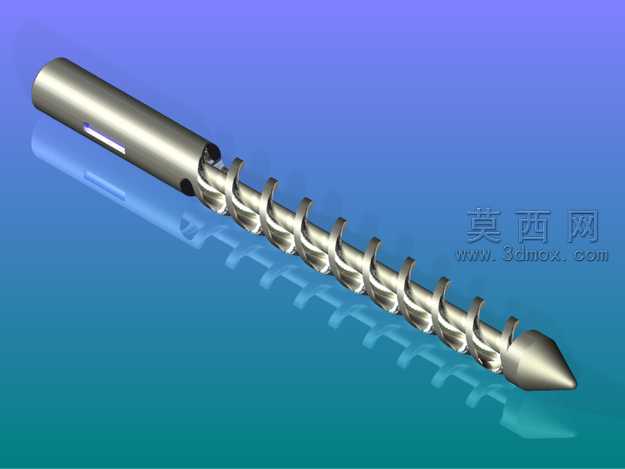

本作品为螺旋输送类金属螺杆的三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路搭建，确保各部分结构尺寸可根据实际使用需求灵活调整。首先从杆体基础结构入手，先绘制尾部圆柱安装段的截面草图，通过拉伸特征生成基础杆身，该段预留的键槽结构采用切除拉伸命令完成，精准还原安装定位的卡槽结构，保证后续装配时可与驱动部件稳定卡合，避免传动过程中出现打滑偏移的问题。螺旋叶片部分是建模的核心环节，先沿杆身轴向绘制螺旋引导线，根据输送物料的推送需求设定合理的螺距与螺旋升角，再绘制叶片截面轮廓，通过扫描特征生成连续的螺旋叶片结构，叶片与中心杆身的衔接处做了圆角过渡处理，既消除建模过程中的尖锐棱角，也能减少实际使用过程中的应力集中问题，提升构件的结构强度。前端的锥形导向头采用旋转凸台特征生成，锥角经过合理设计，可在螺杆伸入物料堆时起到顺畅导向作用，降低送料初始阶段的阻力。材质设置上整体赋予抛光金属材质，调整金属材质的反射率、粗糙度参数，还原不锈钢类金属构件的亮面金属质感，渲染阶段采用蓝紫渐变背景，搭配柔和的环境光与定向光源，清晰展现螺旋叶片的连续曲面形态、杆身的圆柱面质感以及各部分结构的衔接细节，同时添加地面反射效果增强模型的真实感。该螺杆的结构设计充分考虑输送工况的使用需求，连续的螺旋叶片可在转动过程中稳定推送颗粒、粉状类物料，尾部的安装结构适配常规的驱动连接方式，整体结构紧凑无冗余设计，各部分尺寸比例符合机械输送构件的通用设计规范，可直接用于螺旋送料机构的设计参考、装配模拟以及工况演示等场景。
