三色杠杆式快拆锁紧夹具结构设计

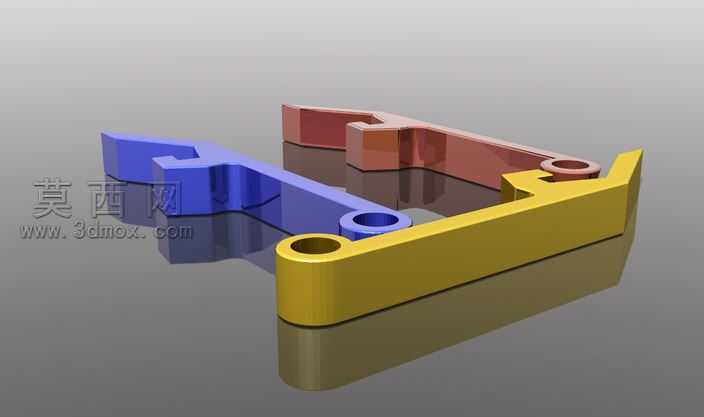

本作品为杠杆式快拆锁紧夹具的三维结构设计，整体采用对称式三组件排布结构，分别以蓝、红、黄三色区分不同功能的杠杆臂构件，在三维建模过程中，首先通过草图绘制精准勾勒各杠杆臂的外轮廓曲线，重点校准端部开口卡口的尺寸公差、铰接孔的同轴度参数，确保各构件装配后可实现顺畅的杠杆转动动作。建模阶段对构件的过渡圆角、壁厚均匀性做了参数化约束，避免出现应力集中的薄壁或锐角结构，同时还原了杠杆臂端部的卡口卡位结构、铰接端的通孔安装结构，保证结构功能的完整性。材质渲染环节，针对三个构件分别赋予不同色系的金属烤漆材质，调整材质的粗糙度、反射率参数，模拟工业金属零件的哑光烤漆质感，背景采用高反光的深灰色地面材质，添加柔和的环境漫反射光照，清晰呈现构件的轮廓边界与结构层次，同时通过倒影效果强化三维模型的空间立体感。结构设计上，该夹具依托杠杆原理实现快速锁紧与松开动作，端部的卡口结构可卡入对应定位销轴，铰接孔用于安装固定转轴，三个杠杆臂可配合完成多工位的同步锁紧动作，整体结构无冗余设计，构件造型简洁流畅，既满足机械锁紧的力学性能要求，也兼顾了零件加工的工艺可行性，各构件的拔模角度、安装避让空间均做了合理性校验，可直接用于后续的工程图导出与实物加工参考。
