环形卡扣式机械连接构件结构设计

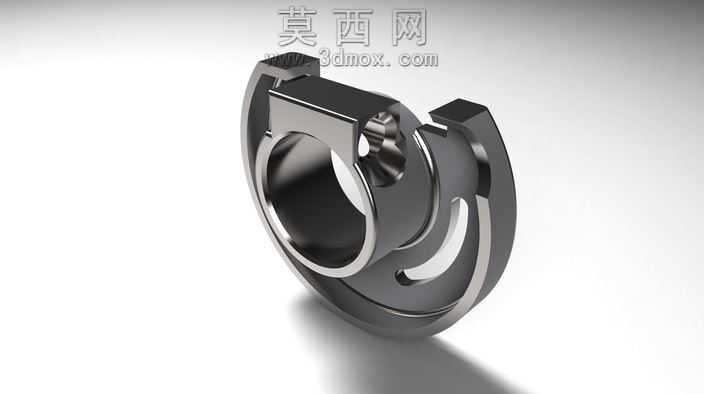

本作品为环形卡扣式机械连接构件，采用三维参数化建模方式完成全流程设计，建模阶段先以中心环形基体为核心基准，绘制同轴回转截面轮廓后通过旋转特征生成主体环形结构，保证内孔与外圆的同轴度公差符合机械装配要求。针对卡扣锁紧结构，先在环形基体侧面对应位置绘制凸台定位草图，通过拉伸切除与拉伸凸台组合特征加工出卡扣卡槽与锁紧凸块，凸块边缘做0.5mm圆角过渡处理，避免装配过程中出现应力集中导致的结构断裂。构件侧面的弧形镂空结构采用草图阵列结合拉伸切除实现，在保证结构强度的前提下有效降低构件整体重量，镂空边缘同样做圆角打磨处理，减少加工过程中的毛刺残留。材质设计阶段选用哑光金属材质，调整金属粗糙度参数至0.3，反射强度设置为0.6，还原不锈钢机加工后的真实质感，渲染阶段采用三点布光方案，主光源从构件斜上方45度投射，勾勒出环形结构的轮廓层次，辅光源补充暗部细节避免阴影死黑，背景采用浅灰色渐变背景突出构件本身的金属质感与结构细节。结构设计上充分考虑装配兼容性，内孔尺寸按照通用轴类零件配合公差设计，卡扣结构可实现快速拆装无需额外紧固件，侧面镂空结构可作为装配定位孔使用，兼顾连接功能与装配便利性，整体结构无冗余设计，所有特征均服务于实际机械连接场景的使用需求，可直接应用于轻工机械、自动化设备的轴端锁紧、管路固定等场景。
