挖掘机配套多尔蒂压实轮结构设计

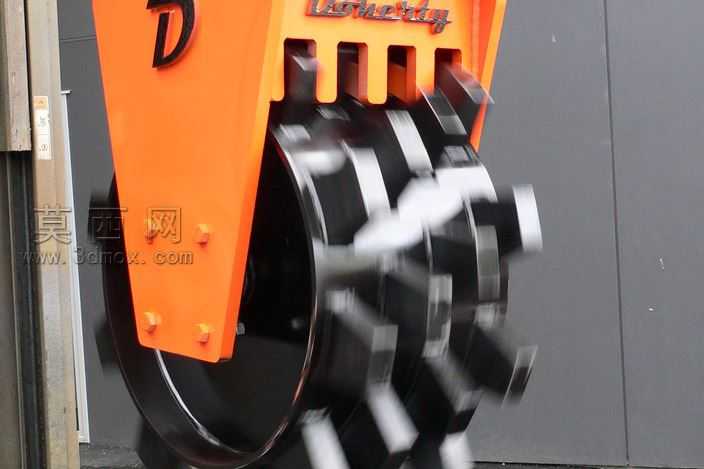

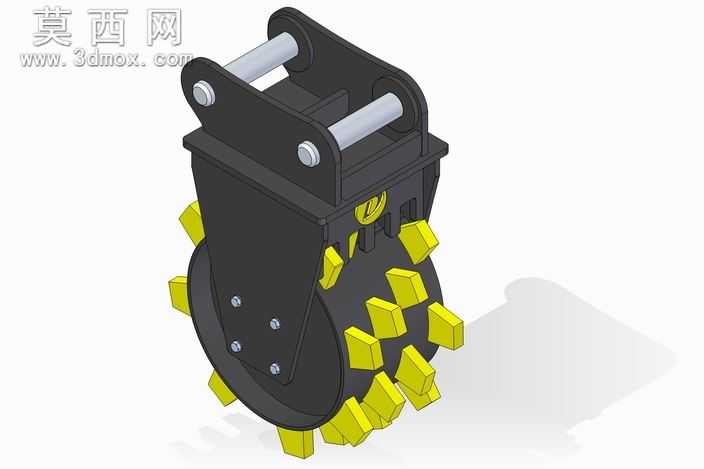

本作品为挖掘机配套的多尔蒂18-24T压实轮三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工程机械附件的实际装配逻辑与尺寸规范，所有零部件均按照真实加工工艺要求完成结构搭建。模型主体分为连接挂载架与压实工作轮两大核心部分，连接挂载架采用高强度钢板焊接结构的建模逻辑，预留了与挖掘机小臂、连杆机构匹配的销轴安装孔位，孔位同轴度、安装面平面度均按照工程机械装配公差要求进行参数约束，挂载架表面设置了多组螺栓紧固点位，模拟真实结构中耐磨衬板的固定结构，确保挂载结构的受力合理性。压实工作轮部分采用轮体加凸块齿的组合结构，轮体为厚壁圆筒式建模，表面均匀排布多组梯形压实凸块齿，凸块齿采用耐磨合金材质的渲染设定，建模时对凸块齿的排布角度、突出高度、齿形倒角进行了反复优化，既保证压实作业时对回填土层的挤密效果，又避免凸块齿应力集中导致的过早磨损。材质渲染阶段，挂载架主体采用哑光黑色高强度结构钢材质，表面添加细微的焊接纹理与防锈涂层质感，销轴部件采用亮面镀铬金属材质，还原真实销轴的表面处理工艺，压实凸块齿采用醒目的黄色耐磨合金钢材质，与黑色主体形成清晰的视觉区分，同时模拟了合金齿表面的淬火硬化层质感。结构设计上充分考虑了作业工况的受力需求，挂载架与轮体的连接部位设置了密封式轴承安装位，建模时预留了润滑脂加注通道的结构，轮体两侧加装了防尘密封端盖的模型结构，避免作业过程中泥沙进入轴承部位影响转动顺畅度。整体建模过程遵循自顶向下的设计思路，先确定整体安装尺寸与作业参数，再拆分各个子零部件进行细节建模，最后完成虚拟装配与干涉检查，确保所有活动部件无运动干涉，所有固定连接部位的贴合面完全匹配，模型可直接用于工程出图、作业仿真演示以及3D打印样件验证，完整还原了该型压实轮的结构特征与功能设计逻辑。
