工业级四端口USB集线扩展装置

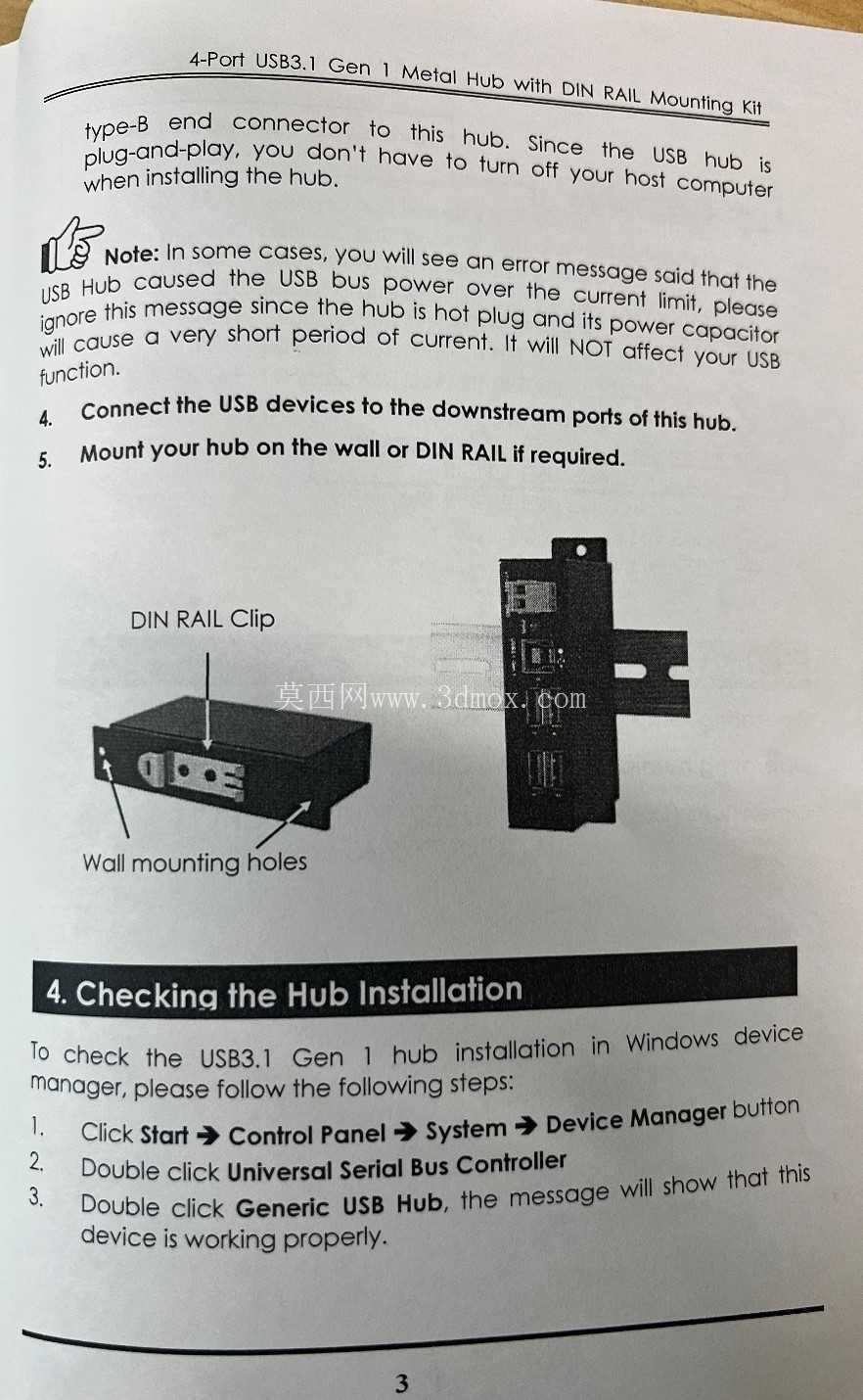

　　这款四端口USB集线装置的三维结构，完全围绕工业现场的严苛部署条件搭建，不同于消费级塑料外壳的扩展坞，整机采用黑色金属钣金壳体，两侧延伸出带安装孔的固定耳，既可以通过侧边耳孔直接锁附在机柜面板、设备内壁的预留螺柱上，也适配标准DIN导轨的卡扣安装方式，在电控柜内部狭小的布线空间里，不需要额外定制安装支架，就能快速完成工位固定，不会因为设备运行振动出现移位、接口松脱的问题。

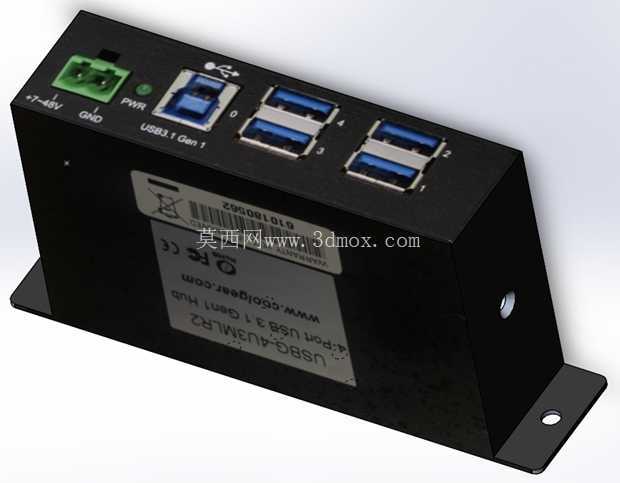

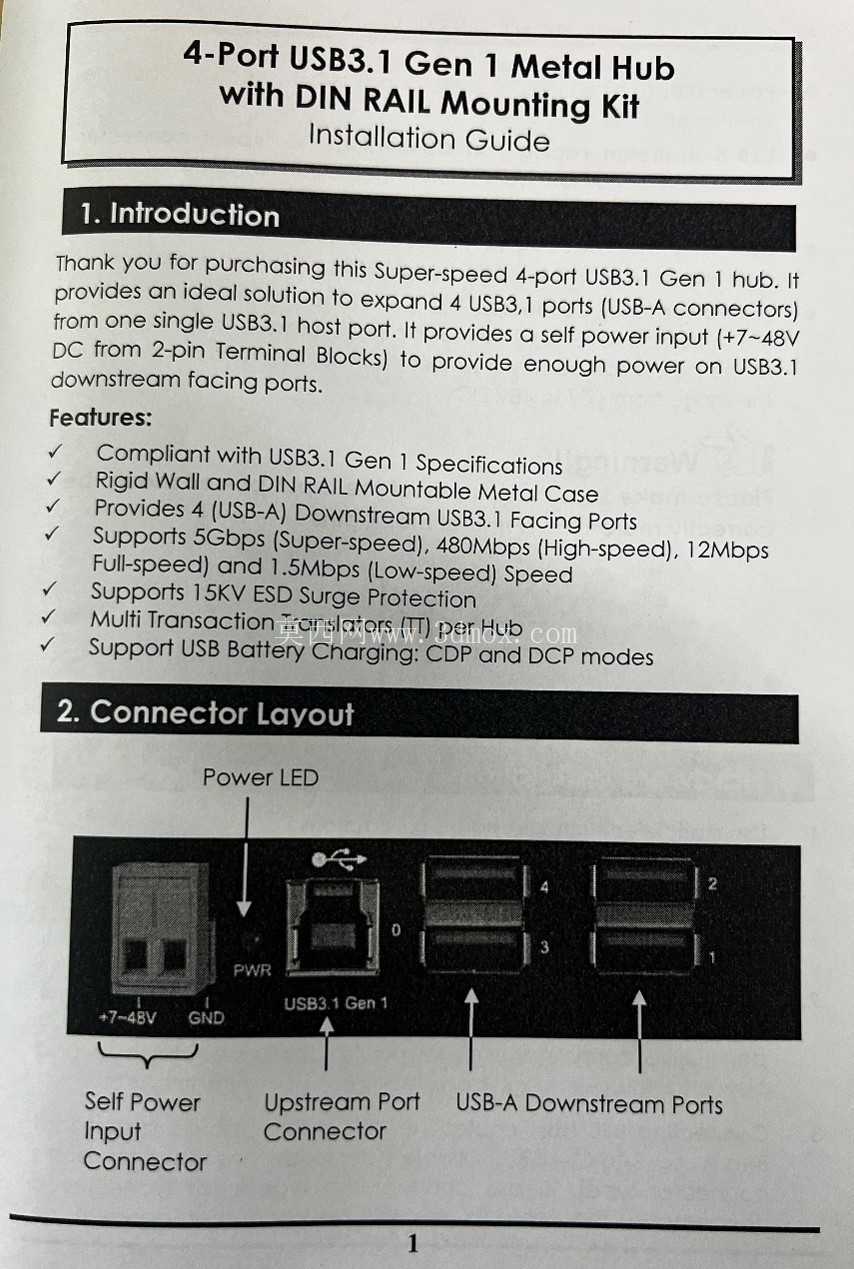

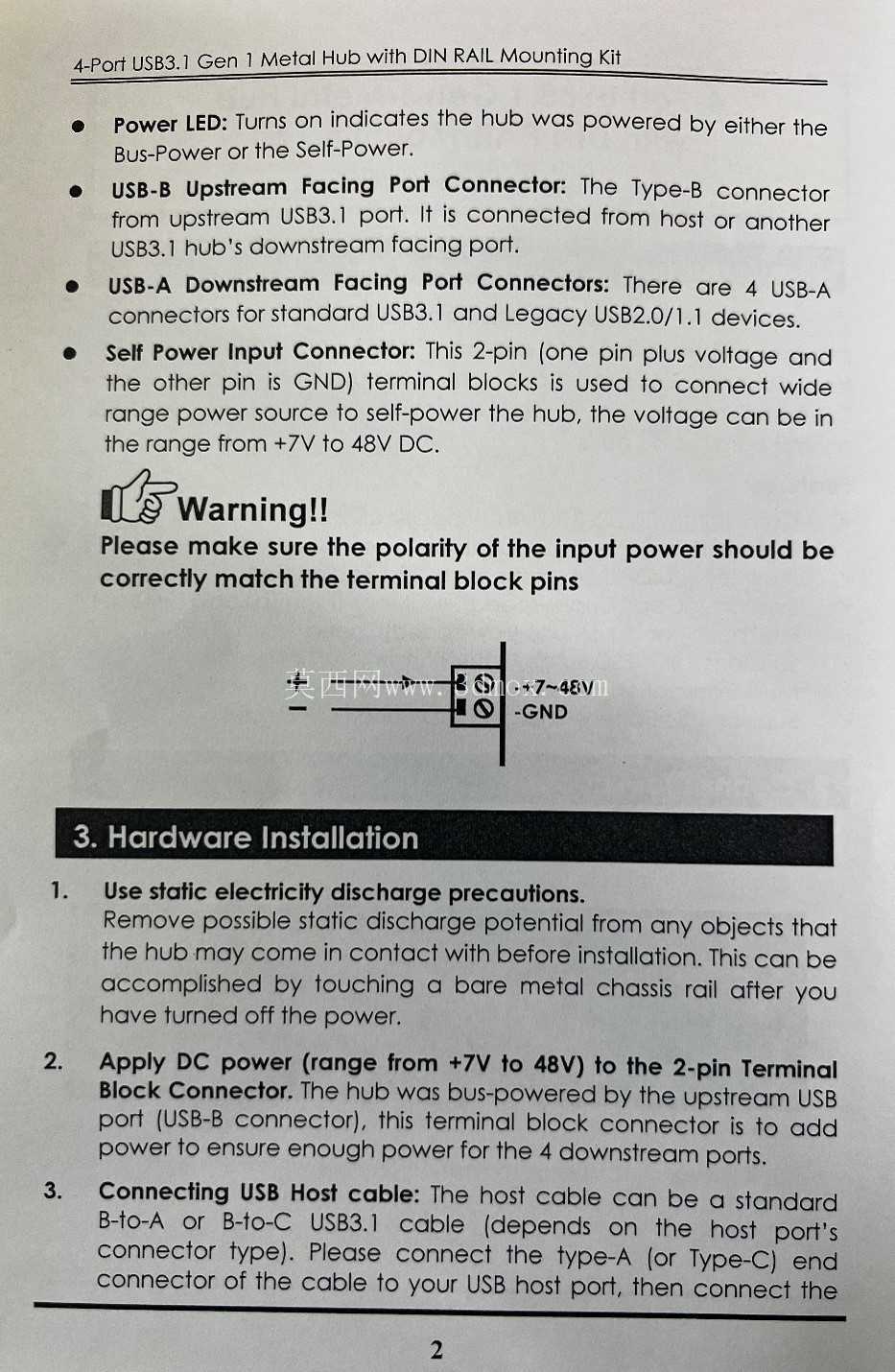

　　从接口布局来看，装置正面排布四个USB3.1规格的A型接口，接口旁丝印清晰的端口序号，现场布线时可以快速对应不同外设的接线编号，避免多设备混插时的端口识别混乱；壳体左端预留绿色端子式宽压电源输入接口，旁边标注电源与接地标识，独立供电设计可以为外接的工业相机、扫码枪、U盘、调试编程器等外设提供稳定的电力供给，不会因为单口供电不足导致高功耗外设掉线。面板上还设置了电源状态指示灯，运维人员在柜外巡检时，不用拆开柜门就能直观判断设备供电状态。

　　结构设计阶段特意在壳体内部预留了ESD浪涌防护电路的安装空间，所有信号通路都做了静电与浪涌泄放处理，工业车间里电机启停、电焊机作业产生的电网脉冲干扰，不会顺着USB线路串入后端主控设备，既保护外接的调试终端、采集外设，也避免端口芯片被瞬态高压击穿。整机的数据传输带宽满足5Gbps的高速传输要求，连接工业相机传输高清检测图像、给PLC控制器上传下载程序时，不会出现消费级集线器常见的丢包、传输中断问题。

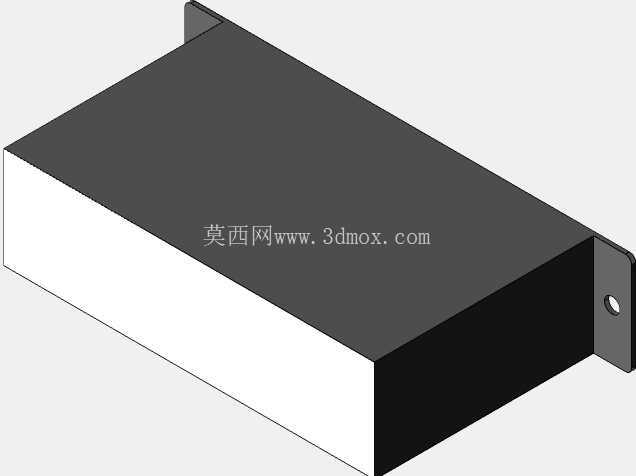

　　建模过程中完整还原了壳体的折弯边角、底部标签区域的凹凸结构、侧端的固定孔位细节，安装边界尺寸完全对照实物比例：壳体主体为长方体构型，两侧固定耳向外延伸后，整体宽度适配标准电控柜的导轨安装间距，壳体高度控制在低剖面范围，在柜内多层导轨排布时，不会和上下层的接线端子、开关电源产生空间干涉。接口的插拔预留间隙也做了校核，四个USB端口横向均匀排布，相邻端口之间留出足够间距，即使是带金属防护壳的宽体工业USB插头，也不会出现相邻端口互相遮挡、无法同时插满的情况。

　　这类集线装置主要部署在自动化产线的测控机柜、设备调试工位、工业检测工作站中，把主控端单一的USB接口扩展出多路可用端口，同时承担信号防护、现场固定的作用，三维模型完整还原了所有装配特征，结构工程师在做柜内布局设计时，可以直接调取模型核对安装孔位、接口避让空间，不需要二次测绘实物，大幅缩短电控柜的布线设计周期。
