台式ATX电脑钣金电源外壳结构设计

　　这套台式机ATX电源的钣金壳体结构，在整机装配场景里承担着容纳内部PCB板、隔离高压元件、引导散热风道与固定整机安装的多重作用，日常适配标准台式机箱的电源仓位，是桌面PC、工业工控主机、小型工作站供电单元的通用承载外壳。

　　从安装边界来看，壳体严格遵循标准ATX电源的外轮廓尺寸约束，长宽高预留出机箱电源位的常规安装间隙，壳体后侧预留标准AC输入插座开孔、主板供电出线缺口，侧面与底面预留对应机箱锁付的固定孔位，装配时可直接沿机箱电源仓位滑道推入，对准螺丝孔位即可完成锁固，不需要额外做转接支架适配。

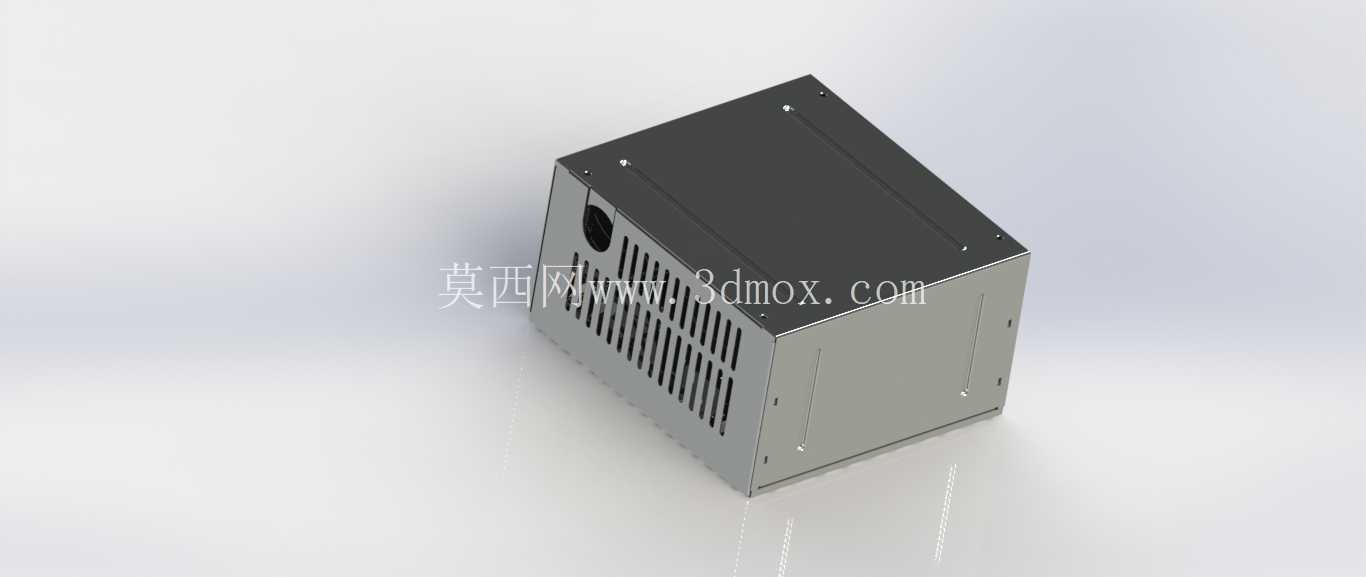

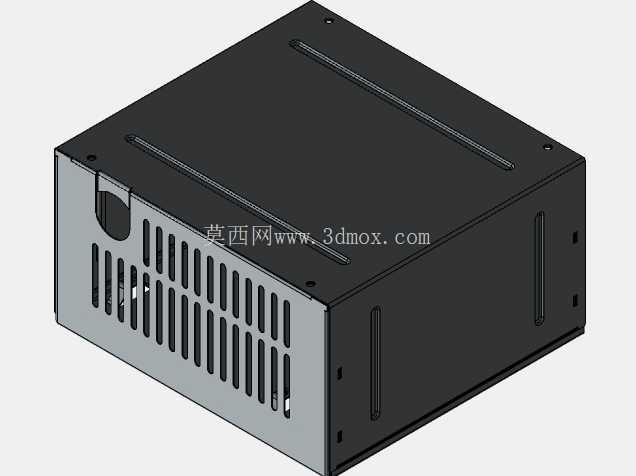

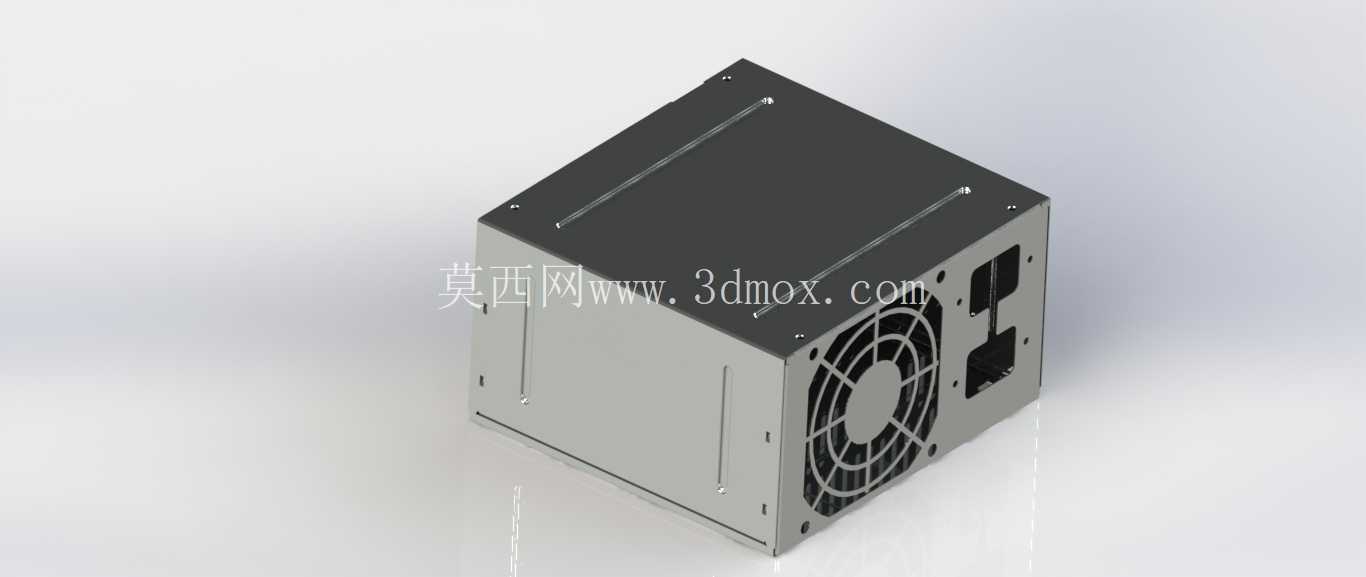

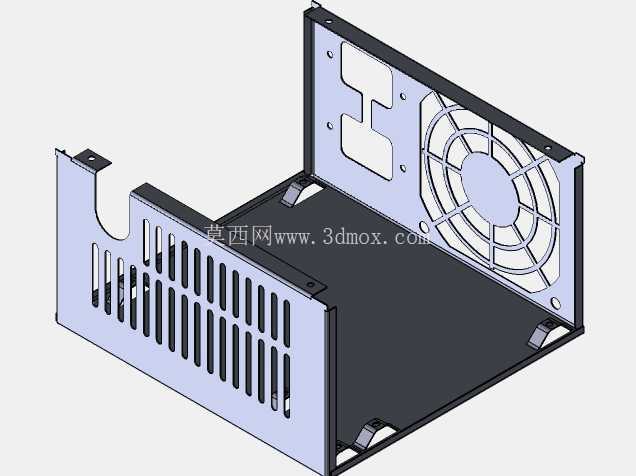

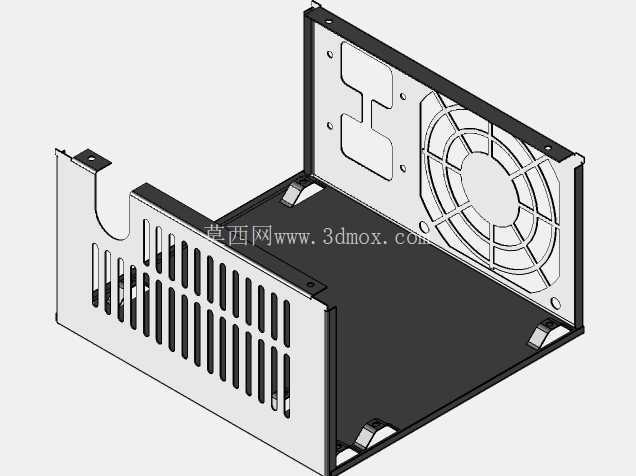

　　结构设计上整体采用折弯钣金拼接思路，主体板材通过多次折弯形成U型承载基底，顶盖为独立可拆卸钣金件，四周通过翻边卡扣与侧边螺丝和底座组合，既保证壳体整体刚性，也方便内部电源板、滤波元件、散热模组的预装与后期维护拆解。壳体进风侧直接预留轴流风扇的安装法兰位，风扇格栅采用一体冲压成型的镂空栅格，栅格间隙兼顾通风通流面积与手指触碰防护要求，出风侧对应机箱外部的位置预留蜂窝状通风开孔，和内部风扇形成直通风道，冷风从风扇端吸入，横向扫过电源内部的整流桥、开关管、散热片与电解电容，热风直接从后侧开孔排出，避免热量在壳体内部淤积。

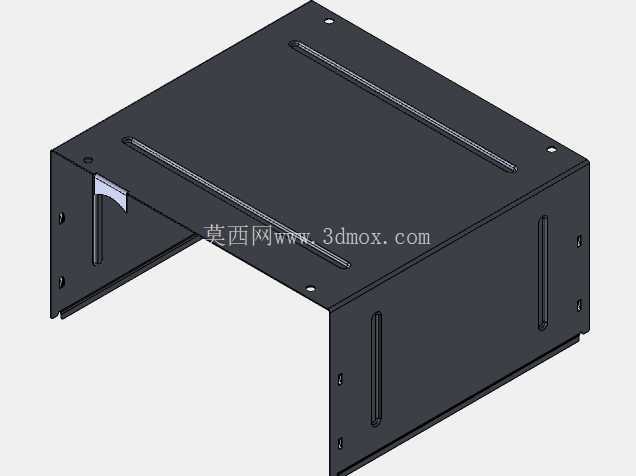

　　壳体表面做黑化喷涂处理，钣金折弯棱边全部做压边钝化处理，避免装配时割伤线材与操作人员。壳体内部预留多处PCB支撑柱位与压线卡扣点位，高压区域和低压出线区域通过钣金翻边做物理隔离，既减少电磁干扰外泄，也避免内部线材晃动触碰散热片。顶盖表面冲压出两条加强筋，在不增加板材厚度的前提下大幅提升薄板的抗形变能力，堆叠运输时不会因为外力挤压出现板面凹陷。

　　建模过程中把每一处折弯余量、冲孔位置、翻边高度都做了参数化关联，修改板材厚度或者调整安装孔位时，整个钣金件的工程图可以同步更新，展开下料尺寸也能直接输出给钣金车间做激光切割与折弯加工，不需要二次重新绘制轮廓。壳体侧边预留的接地螺丝位可以直接连接电源地线，保证整机外壳可靠接地，满足安规设计的基础要求。
