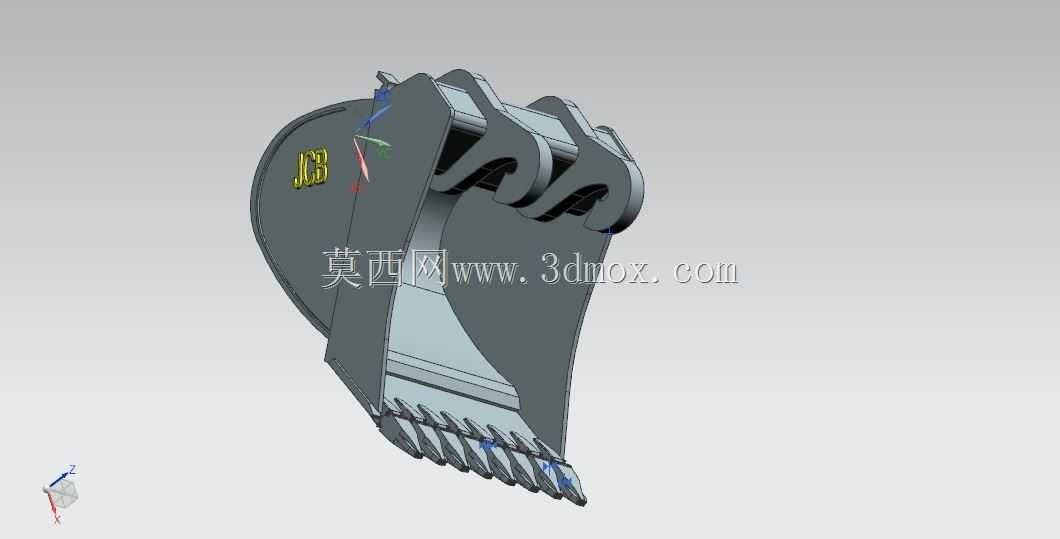

杰西博重型挖掘机岩石挖斗结构设计

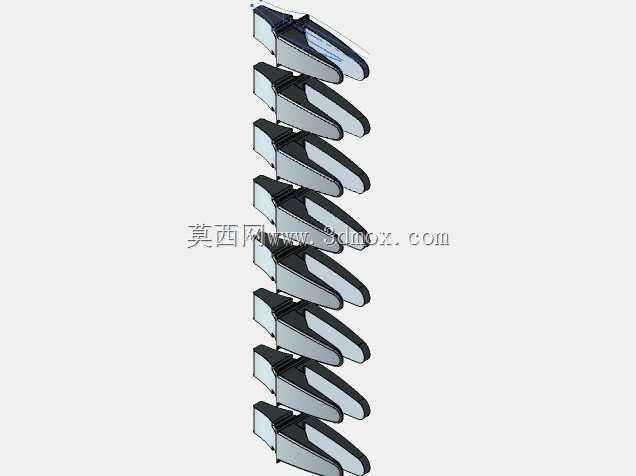

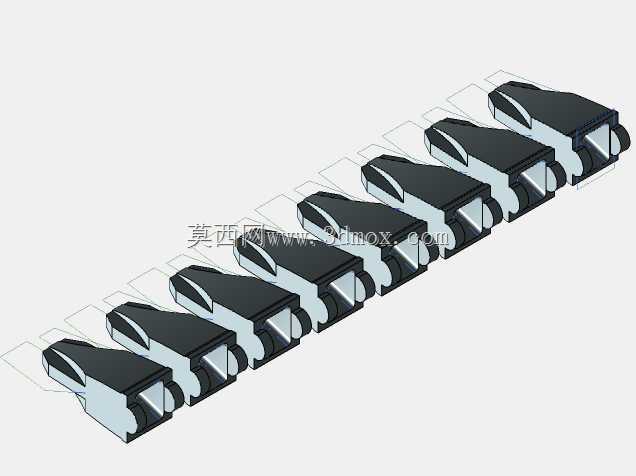

　　该挖斗作为挖掘机前端核心作业属具，主要适配杰西博系列中大吨位挖掘机，面向矿山开采、硬土剥离、岩石破碎后清运、基建场地石方作业等重载工况设计，区别于普通土方挖斗的轻量化结构，整体针对高磨耗、高冲击的作业环境做了针对性强化。从结构设计逻辑来看，斗体背部采用弧形渐变加厚钢板，在保证物料导流顺滑性的同时，重点在斗齿安装座、侧刃板、斗耳连接区域做了堆焊耐磨层的预留结构，斗齿采用长锥型岩石齿布局，齿座与斗唇采用嵌入式焊接结构，相比普通平焊结构能承受更大的侧向冲击载荷，避免作业过程中齿座受侧向力撕裂的问题。

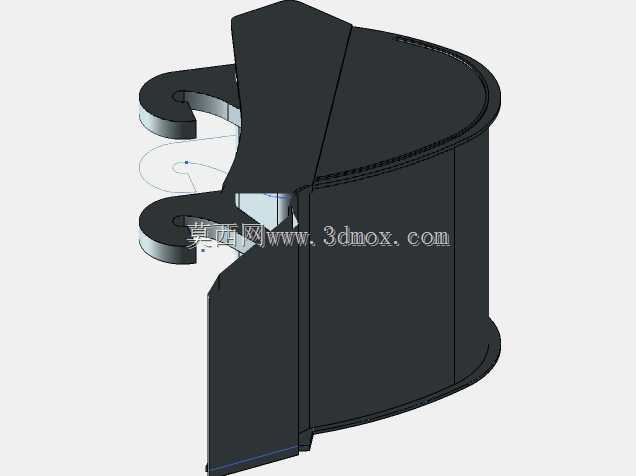

　　斗耳部分采用双组平行挂耳设计，挂耳孔内预留了耐磨衬套的安装位，安装时可直接匹配对应吨位挖掘机的斗杆销轴尺寸，安装边界严格遵循杰西博原厂属具的连接尺寸规范，销轴孔间距、挂耳厚度、斗体翻转半径均与对应机型的斗杆、连杆运动行程匹配，不会出现作业过程中斗体与斗杆干涉、翻转角度不足的问题。侧刃板采用向外延伸的外凸设计，既可以拓宽单次挖掘的作业宽度，也能在修坡作业时起到导向修形的作用，侧刃板边缘做了倒角处理，减少切入硬质土层时的阻力。斗体内部的弧形曲面经过曲率优化，物料在斗内的滑动阻力更小，卸料时不会出现粘斗、存料的问题，斗底部分采用双层耐磨钢板叠焊结构，在接触碎石、矿渣等磨蚀性强的物料时，能大幅提升斗体的使用寿命，减少日常维护的补焊频次。

　　从实际作业场景出发，该挖斗可直接替换同吨位机型的原有土方斗，无需对斗杆、连杆做额外改装，作业时可应对抗压强度80MPa以内的风化岩、硬土层、碎石层的挖掘装载作业，相比普通土方斗，在重载石方工况下的使用寿命可提升3倍以上，同时斗体重量经过优化平衡，不会因为过度加厚导致挖掘机前端载荷过大、影响整机的作业稳定性与 lifting 能力。斗齿的更换采用通用的卡销式结构，现场作业时无需专用设备即可快速更换磨损的斗齿，减少停机维护时间，侧刃板也采用可更换的螺栓连接结构，磨损后可直接更换备件，无需整体切割更换斗体侧板，降低长期使用的维护成本。
