25型扁平直流微型驱动电机结构

　　扁平式微型直流电机常见于空间高度受限、负载较轻且需要稳定低电压驱动的终端产品中。这类电机不像常规圆柱电机那样沿轴向保留较长机壳，而是把转子、换向结构、端盖和输出轴压缩在薄圆盘形轮廓内，因此在消费电子、小型机器人、精密执行机构、玩具传动、模型舵机附件以及轻载自动化装置里具有很高的布置价值。设计人员在整机布局阶段，往往先面对的不是扭矩参数本身，而是安装腔体厚度、轴伸位置、接线方向和周边干涉问题；该类圆盘电机的优势正在于能够把动力源嵌入薄板、转盘、摇臂或小型壳体内部，减少支架外伸量，也让传动链更短。

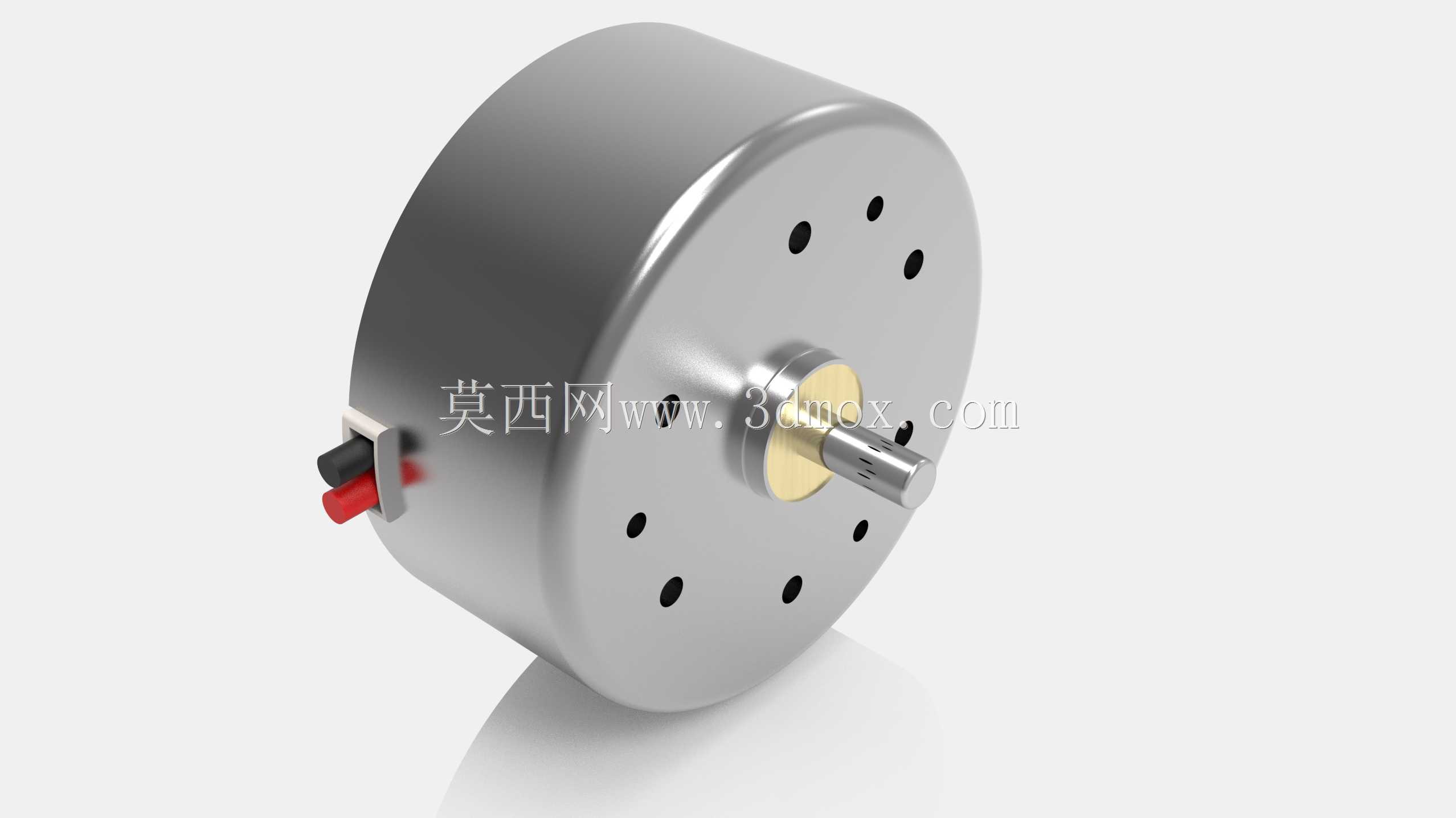

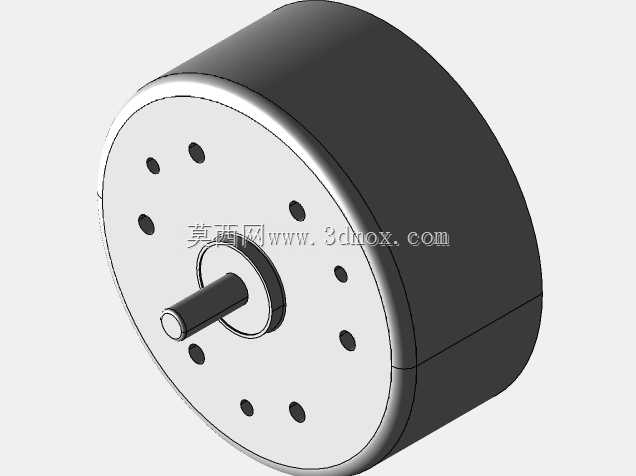

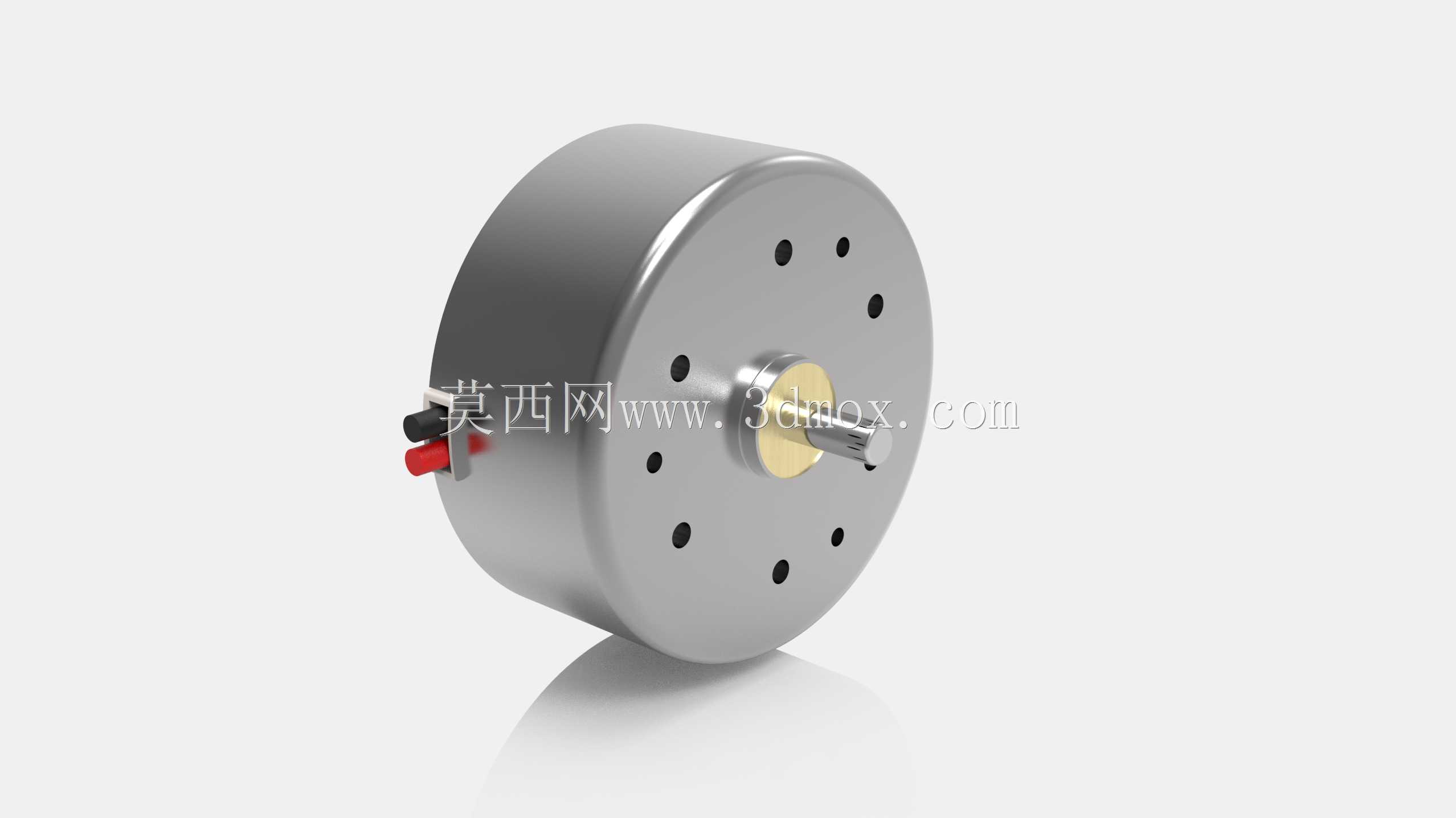

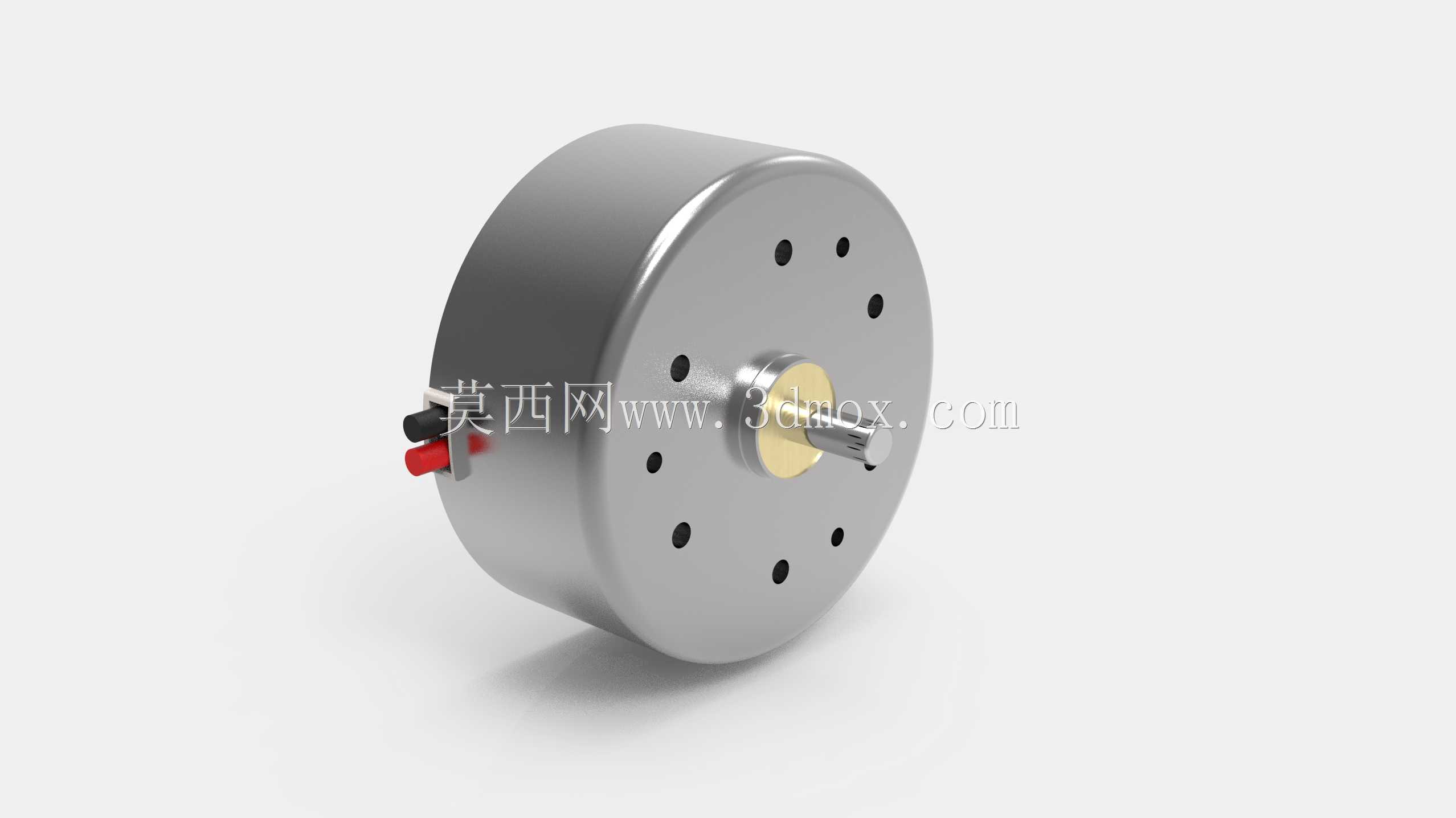

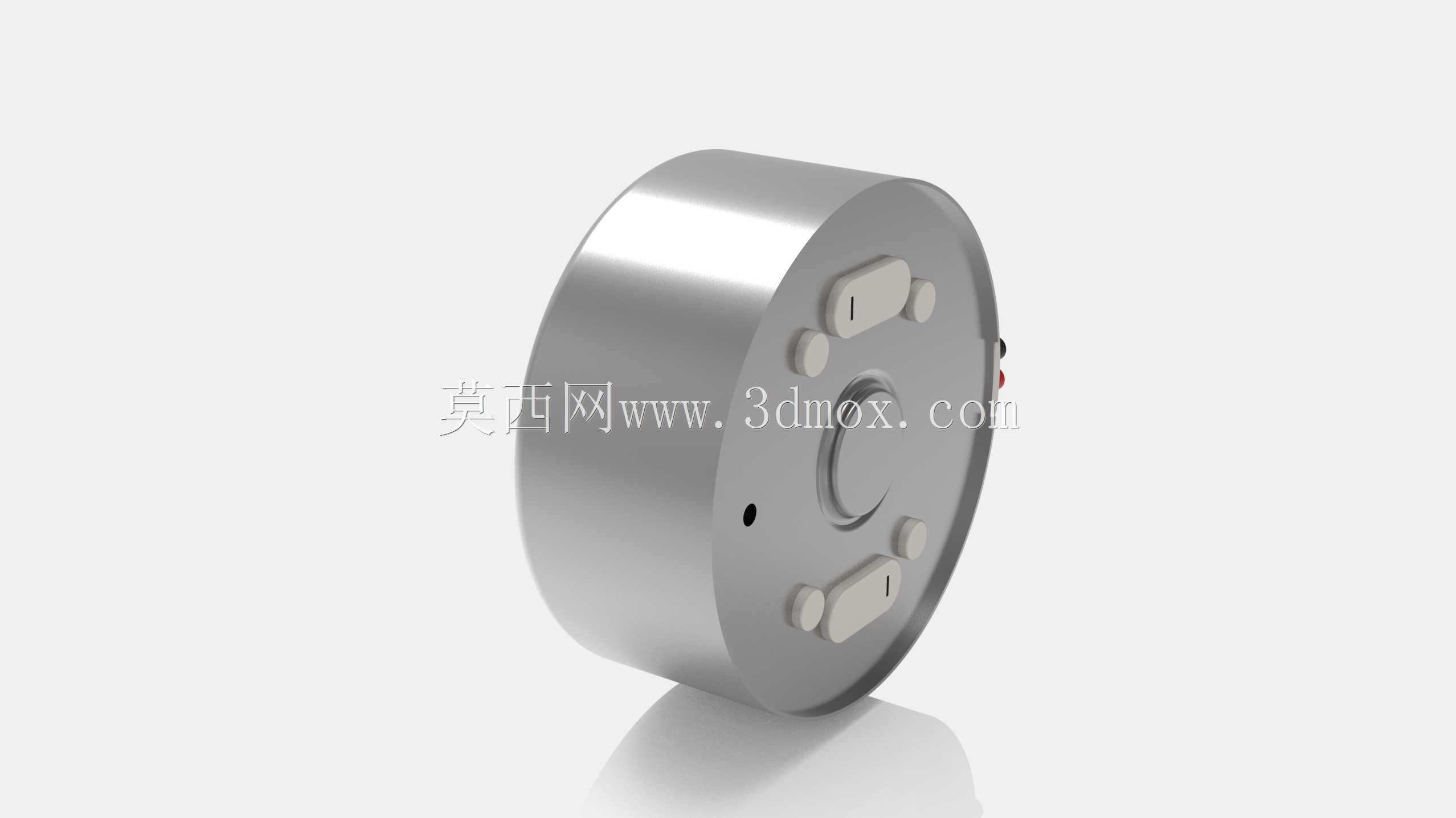

　　从外形结构看，该电机主体采用薄圆柱金属机壳，端面分布多个通气与装配小孔，孔位并非随意布置，而是兼顾端盖固定、内部散热、装配定位以及动平衡后的工艺需要。金属外壳既承担磁路闭合和防护作用，也在微型产品中提供较好的电磁屏蔽效果。前端输出轴位于圆盘中心，轴径较小，适合与齿轮、带轮、偏心轮、凸轮或微型联轴器配合；轴伸长度需要在建模时重点保留，因为它直接决定联轴器插入深度、挡圈位置以及负载件与端面的间隙。后端接线端子从壳体侧部引出，红黑极性标识便于装配人员识别供电方向，也使线束可以沿设备侧壁走线，避免与输出轴运动区域交叉。

　　在实际用途上，这类电机多用于短时间或间歇运行的轻载驱动场景。例如小型机器人关节末端的摆动机构、教学机器人的动作模块、电子锁类执行件、微型泵驱动、模型车辆动力单元、光盘或转盘类机构的旋转源，都可能采用类似扁平电机。它的设计思路不是追求大功率，而是在有限厚度内提供可接受的转速与转矩，并通过外接减速箱、曲柄滑块或齿轮副放大输出能力。若直接连接高惯性负载，电机启动电流和电刷磨损都会明显增加；因此在结构设计时，通常需要在负载侧加入减速、缓冲或限位结构，使电机工作在合理的力矩区间。

　　三维建模时，应把电机视为整机中的边界约束件，而不是孤立零件。圆盘外径决定安装孔圈和避让腔的最小范围，壳体厚度决定上下盖之间的预留空间，轴中心高决定传动件的中心线位置。若设备采用螺钉固定，端面上的小孔可作为定位参考，但实际设计中不宜完全依赖小孔承受较大径向载荷，更稳妥的方式是在电机外围设置限位槽、橡胶压圈或金属抱箍，使机壳被稳定夹持，同时允许微小公差吸收。对于振动较明显的产品，还应在电机与壳体之间加入减振垫，避免电刷和轴承受到持续冲击。

　　安装边界方面，电机前端面与负载件之间应留出轴向间隙，防止运转中因零件累积公差造成摩擦；后端接线处需要保留线束弯折半径，焊点不能紧贴机壳锐边。若电机水平安装，输出轴径向受力应尽量靠近轴承位置，避免在轴端悬挂过重零件；若垂直安装，则要考虑负载自重对轴向间隙和止推结构的影响。散热路径主要依靠金属外壳与周围空气接触，因此在密闭产品内不宜把电机完全包裹在不透气材料中，周边可保留导流空隙，或在机壳外侧设置导热筋片。

　　从结构工程角度看，扁平直流电机的价值体现在紧凑轮廓与集成便利性。建模过程中需要准确表达圆盘壳体、中心轴、侧部接线端、端面孔位和安装包络，使后续装配检查能够发现干涉、走线冲突和维修拆卸问题。对于选型人员而言，除关注电气性能外，更应把轴伸、极性、固定方式、散热空间和负载传动形式一并纳入设计，这样才能让微型动力单元在小型设备中长期稳定运行。
