该结构对应K10-17系列浸渍密封陶瓷电容器,主要面向直流回路、交流回路以及脉冲工况下的储能、滤波、耦合与旁路使用。整机内部以陶瓷介质作为核心承载,外部采用全包覆式绝缘灌封体,将陶瓷芯组、引出连接部位整体封闭,能够在湿热、盐雾、粉尘或机械振动较强的设备环境中降低潮气侵入、电极氧化和焊点受力失效的风险。

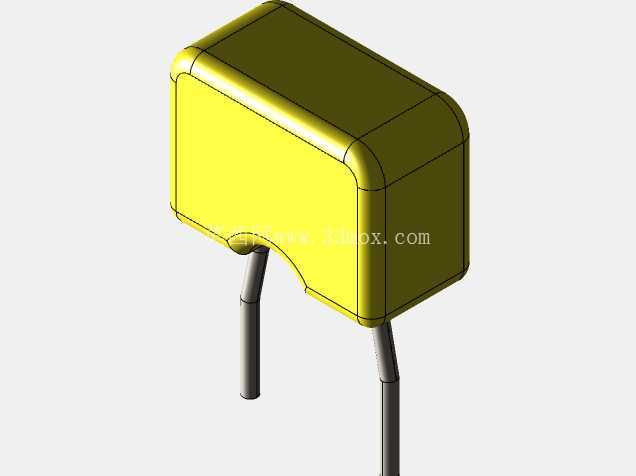

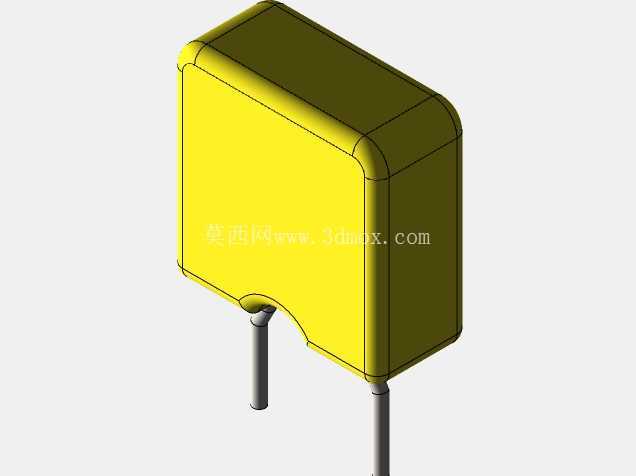

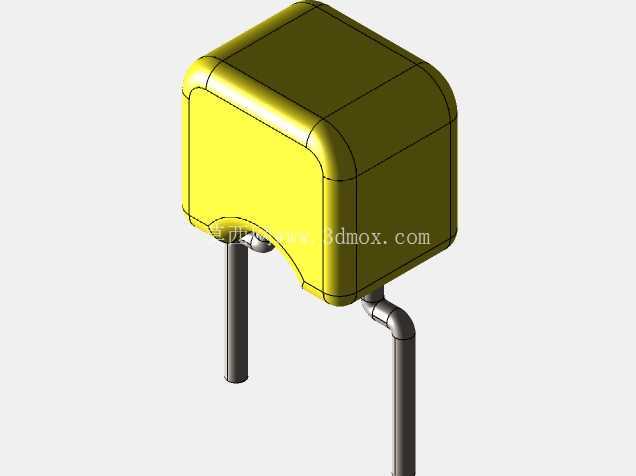

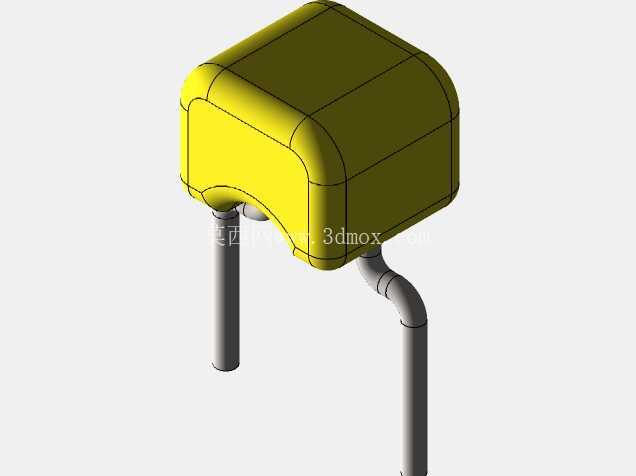

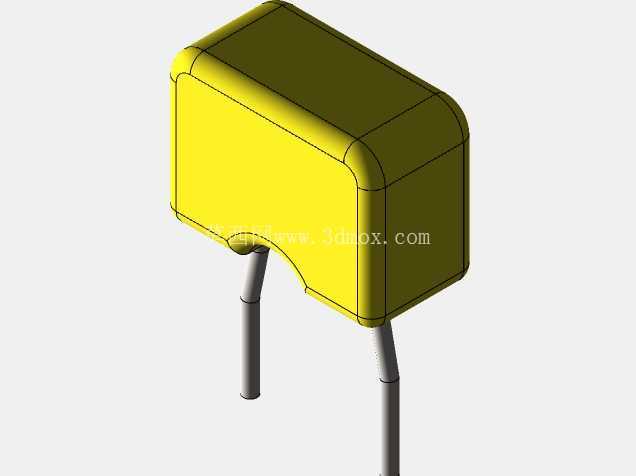

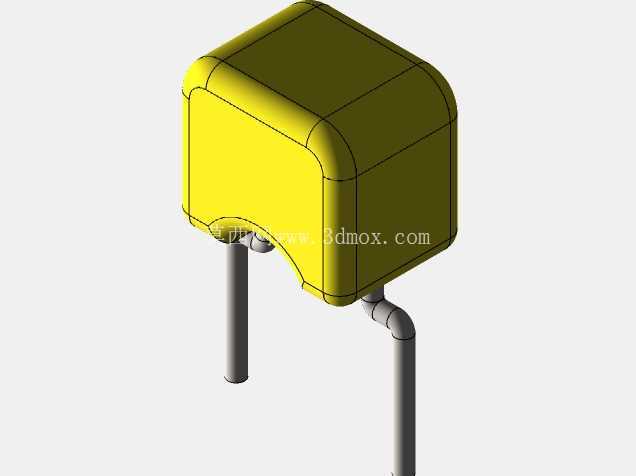

从外形上看,元件主体为带圆角的近似长方体封装,顶面与侧面过渡饱满,没有尖锐棱边。这种轮廓并非单纯为了外观处理,而是与灌封成型、绝缘爬电距离和应力分散相关:圆角区域可减少封装材料在固化收缩时的局部应力集中,也能避免装配过程中棱角磕碰造成外层开裂。主体下方伸出两根刚性直插引脚,其中一根在靠近封装处带有弯折段,另一根基本保持直线。弯折引脚在自动插装或人工焊接时可提供一定变形余量,用于补偿PCB孔位偏差、热膨胀差异以及振动载荷,减少引脚根部对封装体的拉扯。
建模时需要重点控制封装体外形、引脚中心距、引脚直径和伸出长度之间的关系。主体宽度、厚度和高度决定了元件在电路板上的占位空间;引脚长度则影响波峰焊、手工焊以及板间堆叠时的插入深度。若设备内部存在较高元件、屏蔽罩或灌胶层,封装体顶部圆角和侧面弧面都应纳入干涉检查,不能只按长方体包围盒粗略判断。引脚根部与封装体的交接区域应保留连续过渡,避免在三维装配中出现几何缝隙;弯折段的弯曲半径也不宜过小,否则既不符合金属引线冷弯工艺,也容易在仿真或出图时造成不合理的应力集中。
在实际线路布置中,这类电容常用于电源滤波、脉冲能量保持、信号耦合以及继电器、驱动板附近的瞬态抑制。直插引脚适合通孔焊接,焊点机械强度高于普通片式元件,在工业控制板、老化工装、电源模块和维修替换场景中更易获得稳定连接。设计电路板时,除了按孔径预留焊盘,还应考虑引脚弯折方向与相邻元件的距离,保证插装后电容本体贴板高度一致。若设备需要承受频繁冲击,可在本体与PCB之间点胶固定,或利用弯折引脚形成微量柔性支撑,从而把振动能量更多释放于引线变形,而不是传递到陶瓷芯体。
结构还原上,外层封装可按实体壳体建模,内部陶瓷芯组即使不完整展开,也应在工程说明中保留其功能层级;两根引脚需分别体现直线段、弯曲段和封装内连接段,便于后续输出装配示意、二维工程图或干涉检查。整体模型强调的是电子元件在机械安装边界上的可制造性与可装配性,而不是仅还原外观颜色。
