KT907硅外延平面高频晶体管结构设计

　　该款晶体管为硅材料外延平面结构的n-p-n型高频功率器件，核心应用场景覆盖100MHz至400MHz频段的射频功率链路，常见于早期工业射频发射设备、高频信号放大单元、倍频电路模块中，可在集电极电流截止模式下稳定工作，适配28V供电的脉冲式工作电路，在中小功率射频设备的信号链路里承担功率输出、信号增益、频率倍增的核心作用。从结构设计逻辑来看，器件采用金属陶瓷封装形式，发射极引脚直接与封装壳体实现电气连接，这种设计能够大幅降低高频工作状态下的引线寄生电感，提升器件在超高频段的工作稳定性，避免引脚寄生参数导致的信号衰减、自激振荡等工程常见问题。

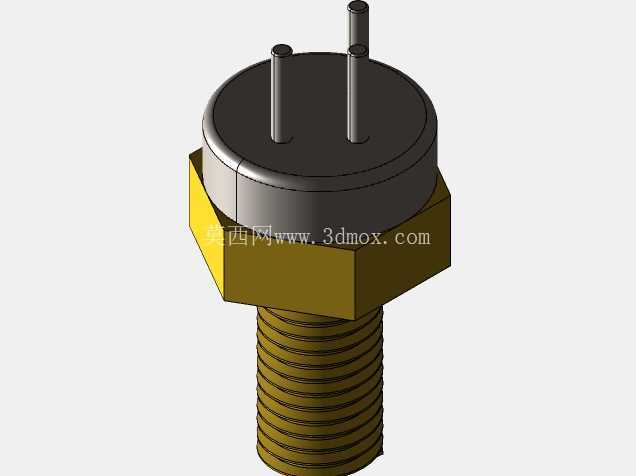

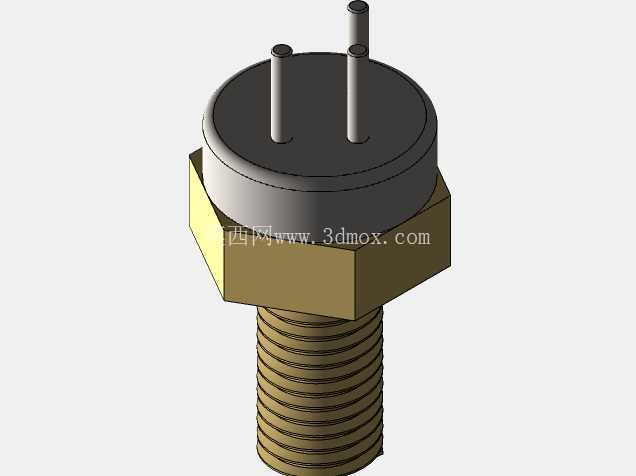

　　外形结构上，封装主体下部为标准外螺纹金属基座，上部为圆形金属封帽，顶部引出三根刚性直插引脚，其中一根引脚与六角基座导通作为发射极，剩余两根分别对应基极与集电极，螺纹基座的设计可直接适配设备面板的螺纹安装孔，配合六角结构可使用标准扳手完成锁紧固定，安装时无需额外设计定制固定支架，能够直接在厚度适配的金属面板上完成装配，基座与设备金属面板贴合后还可借助设备壳体实现辅助散热，提升器件长时间工作的热稳定性。

　　建模过程中严格还原了器件的实际装配边界：螺纹部分的牙型、螺距参照对应标准螺纹参数绘制，六角基座的对边尺寸匹配标准扳手的夹持规格，顶部引脚的直径、伸出长度、引脚间距均按照实际器件的安装尺寸还原，能够直接用于PCB布局的干涉检查、设备面板的开孔设计、整机装配的空间校核工作。在高频电路的结构设计中，这类带螺纹安装结构的功率晶体管，安装位置的布局直接影响整个射频链路的性能，建模时保留了引脚的刚性特征，还原了金属封帽与六角基座的压接结构，能够直观呈现器件装配后在设备内部的空间占用情况，避免结构设计时出现引脚与周边器件干涉、安装扳手操作空间不足、散热贴合面间隙过大等实际装配问题。

　　器件的金属陶瓷封装结构具备良好的机械强度与环境适应性，能够在工业级温湿度环境下稳定工作，发射极与壳体连通的设计也简化了高频电路的接地路径，在脉冲工作模式下，壳体直接接地能够有效降低发射极的接地阻抗，提升脉冲信号的响应速度，减少高频信号的接地损耗。从三维建模的细节处理来看，螺纹部分采用真实牙型建模而非贴图示意，能够准确反映螺纹啮合时的实际位置，六角基座的棱角做了符合实际加工工艺的微小倒角处理，顶部封帽与基座的压合接缝位置也做了还原，引脚的圆柱度、端面的平整性都按照实际器件的加工精度进行呈现，确保模型导入装配环境后，可直接用于安装模拟、干涉检查、布局布线参考，无需二次修正尺寸参数。在实际工程选型中，这类高频晶体管的安装方式直接决定了整机的射频性能与可靠性，螺纹安装的结构相比普通直插器件具备更优的接地性能与机械固定强度，能够承受一定的振动与冲击，适合在工业类射频设备中使用，建模时充分考虑了结构设计人员的实际使用需求，所有安装相关的尺寸边界都严格对应实物参数，可直接用于整机结构的数字化装配验证，减少实物打样阶段的装配适配问题。
