水平槽型皮带散料输送设备结构

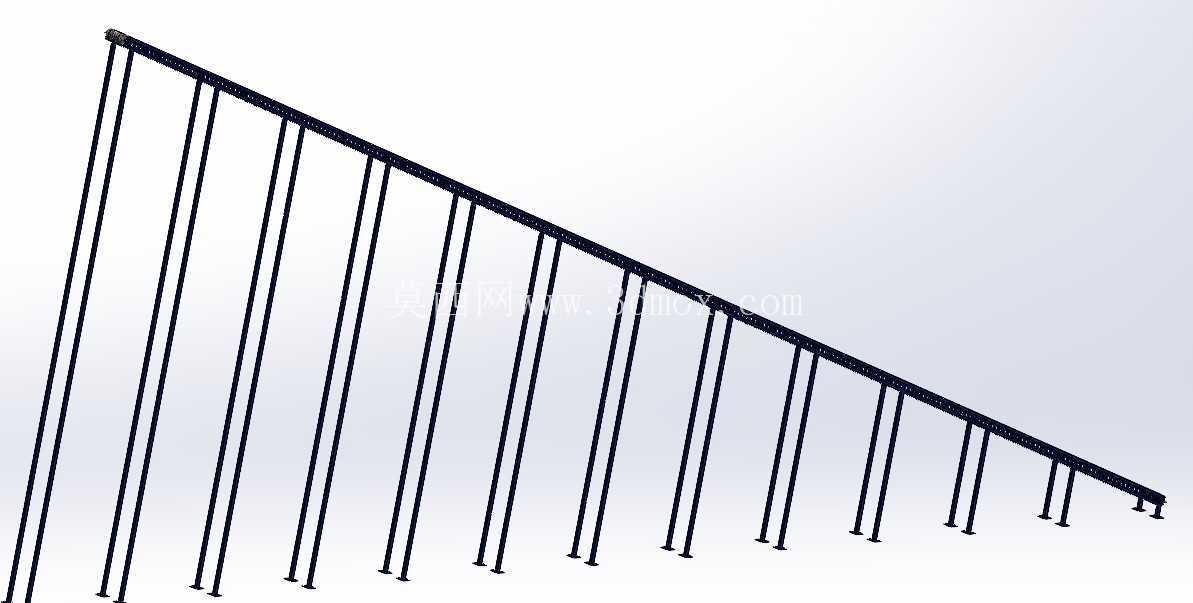

　　这款水平皮带输送结构主要面向散状干物料的连续转运场景，适配颗粒状、粉状干料的生产线衔接、料仓转运、工序间物料传递作业，常见于建材加工、粮食处理、矿物初加工等需要稳定连续送料的生产环节，可匹配每小时三十吨级的中低输送量需求，适配常规散料的长距离水平转运工况。整机采用水平布置形式，输送段水平长度可达五十米，机架整体抬升高度为十七点二二米，安装时需在首尾滚筒支座位置做预埋固定，中间段机架支腿按等间距排布，每个支腿底部配置方形安装法兰，可通过膨胀螺栓与混凝土地面或钢结构平台固定，安装时需保证两侧机架的平行度公差控制在千分之二以内，避免皮带运行出现跑偏蹭边的问题。

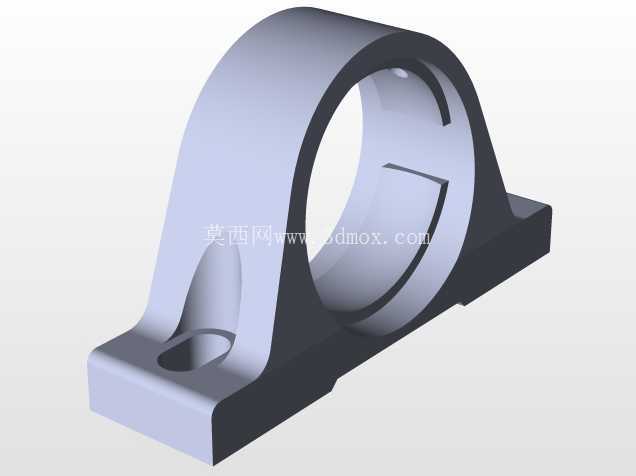

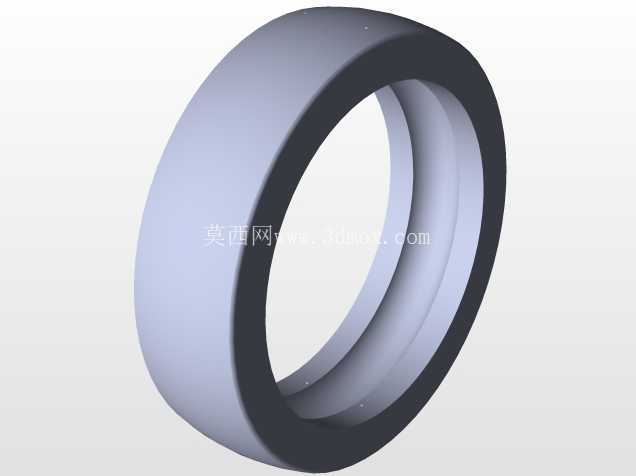

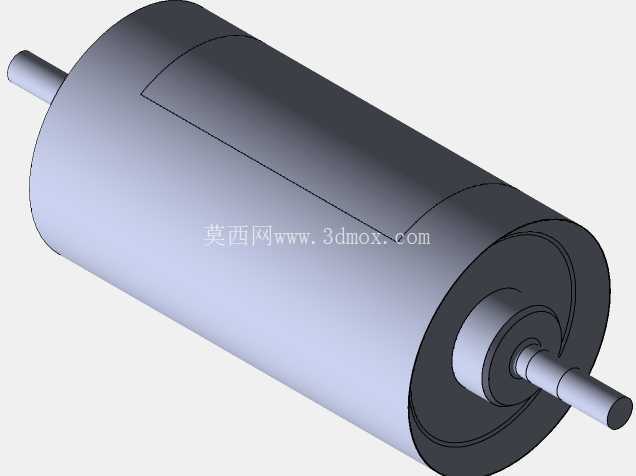

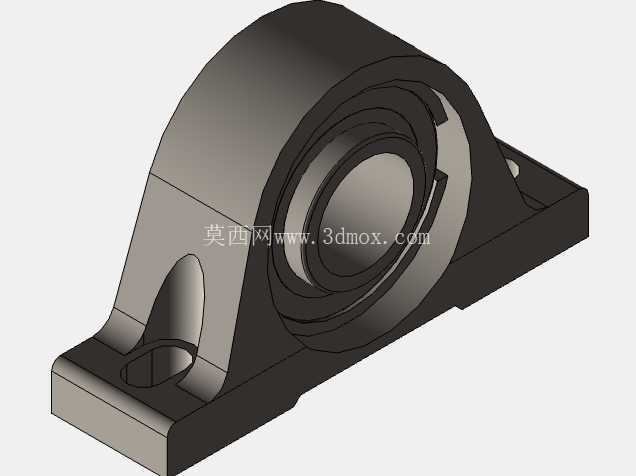

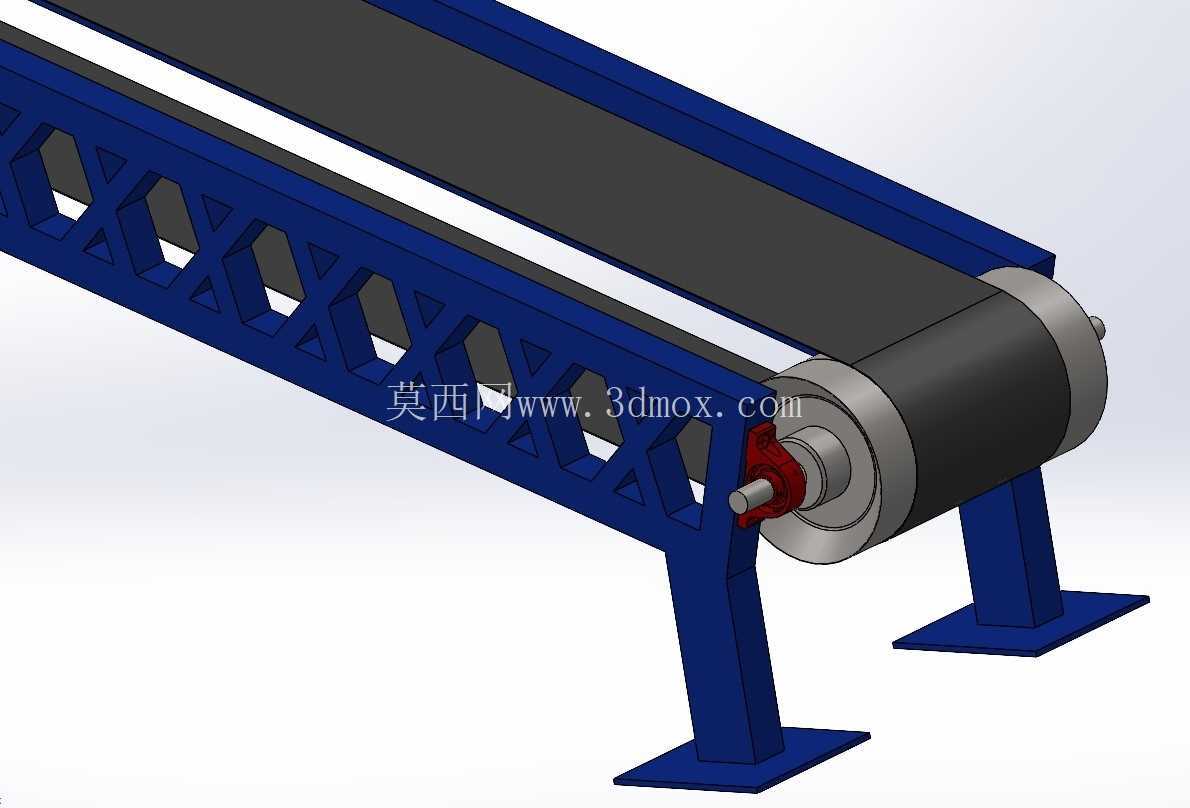

　　机架主体采用桁架式镂空结构设计，侧边为交叉腹杆焊接结构，相比传统槽钢焊接机架，在保证整体结构刚度的前提下大幅降低了自重，同时镂空结构可减少现场积料，日常清理维护时无需拆解机架即可清扫洒落的散料，也能降低风阻对高空布置机架的载荷影响。传动端采用外置式轴承座搭配改向滚筒的结构，轴承座与机架端板采用螺栓连接，后期维护更换轴承时无需拆解滚筒与皮带，仅需拆卸端盖固定螺栓即可完成轴承更换，降低停机维护时长；滚筒表面采用包胶处理，可增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的问题，张紧结构布置在尾端滚筒位置，采用丝杠式张紧结构，可根据皮带运行磨损后的伸长量实时调整张紧行程，保证皮带始终处于合适的张紧状态。

　　皮带采用平面橡胶带结构，上托辊采用平行布置形式，适配干散颗粒物料的输送，不会出现物料卡滞在托辊缝隙的问题，下托辊间隔排布承托回程段皮带，避免回程段皮带下垂过大造成的运行抖动。设计过程中针对散料输送的常见故障点做了结构优化，比如机架内侧加装了防跑偏挡边，在皮带出现小幅偏移时可自动纠偏，无需人工频繁调整；传动端的轴承座配置了防尘密封结构，可阻挡散料粉尘进入轴承内部，延长轴承的使用寿命，适配多粉尘的散料作业现场。整机的载荷计算按照每米皮带上均匀承载散料的工况做了静力学校核，机架的最大挠度控制在允许范围内，满载运行时不会出现机架下沉变形的问题，可保证长期连续稳定运行。
