浸入式光谱水质COD在线检测探头

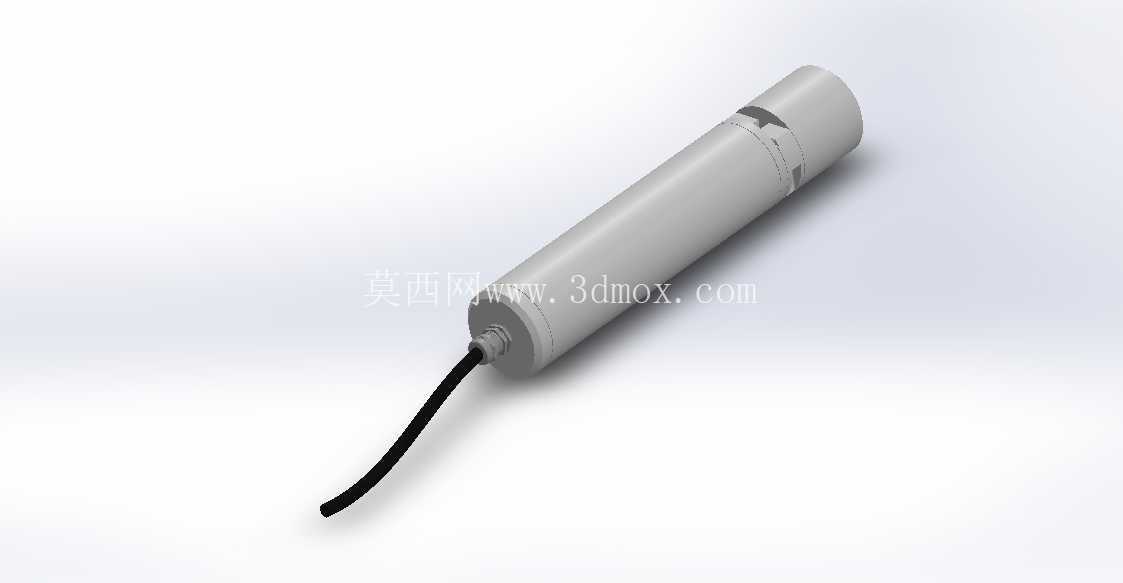

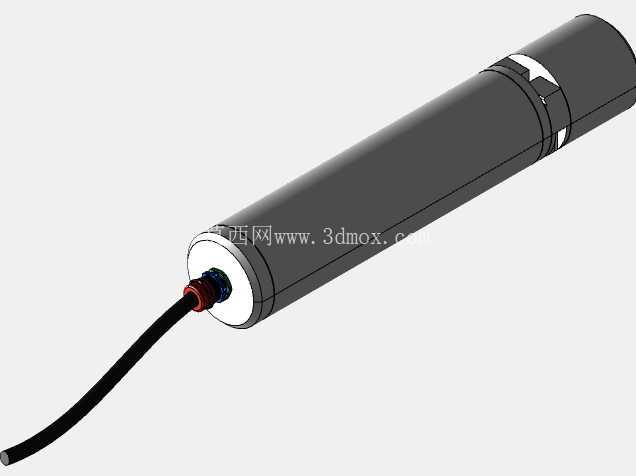

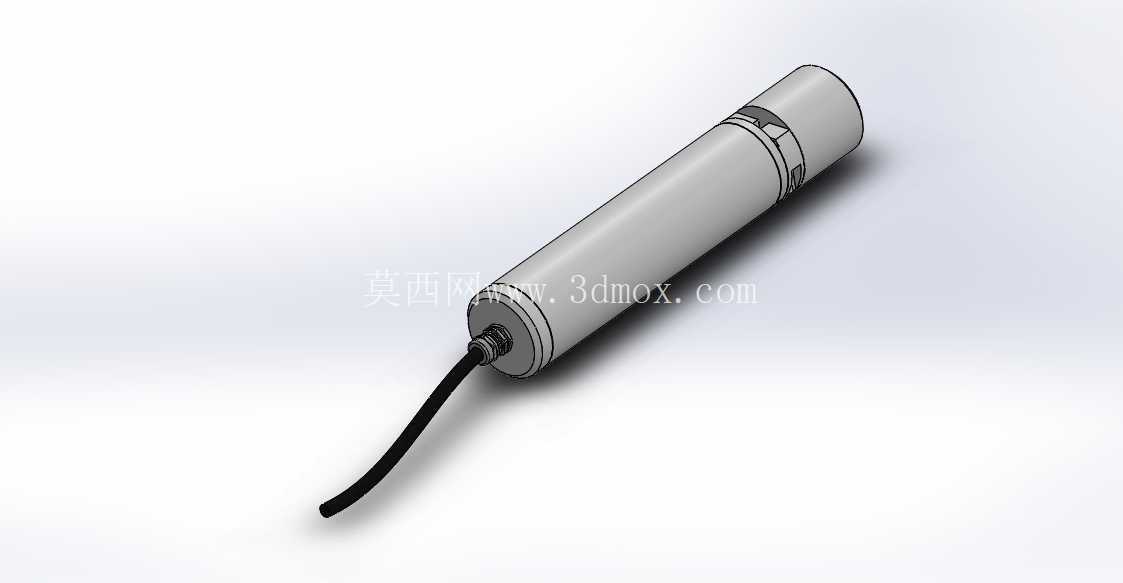

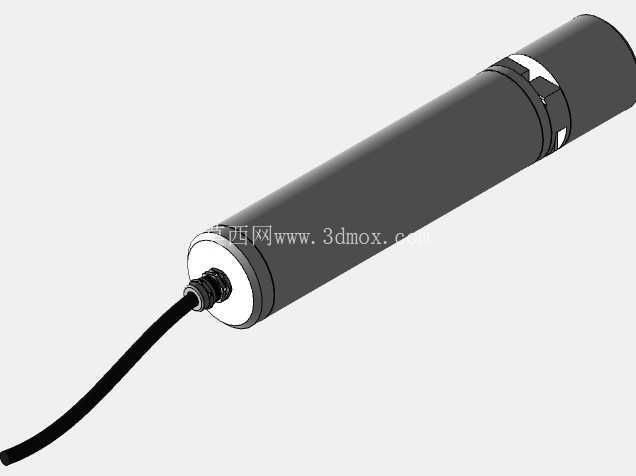

　　这款探头的整体形态为细长圆柱筒体加尾部出线结构，是面向水体原位监测场景设计的浸入式检测装置。从工程布置角度看，圆柱形本体在流体中绕流阻力较小，侧壁不易缠绕漂浮杂物，长期浸没于河道、排污口或生化池时，迎流面的积污速率明显低于方正壳体。筒体前端为光学测量窗口所在区域，后端通过防水线缆引出供电与信号线路，线缆与筒体交接处做了应力释放过渡，避免安装摆动时根部弯折破损。

　　在实际用途上，该类探头用于直接测量水中化学需氧量相关指标，替代传统取样化验的滞后方式。紫外-全光谱法的核心思路是利用水体中有机物对特定波段光的吸收特征反演浓度，因此结构上必须保证光程通道稳定、窗口透光可靠。三维建模时，筒体内部需要预留光源、光谱接收组件、信号处理板以及温湿度防护空间，各段通过密封圈或灌胶形成隔水边界。

　　外形尺寸方面，细长主体适合通过安装支架、浮筒或池壁套管固定，径向占用空间小，可在狭窄监测井、管道旁通和小型站房内布置。安装边界需重点控制三点：一是探头浸入深度要保证测量窗口完全处于水面以下，同时避免底部淤泥掩埋；二是流向应尽量正对窗口区域，减少气泡附着和死角淤积；三是尾部线缆需保留弯曲半径，并用卡箍固定，防止水流拖拽造成接头受力。

　　结构设计上，筒体中段的环形台阶既用于内部机芯定位，也可作为安装限位面；端部封头承受水压并保护光学件，材料选择需兼顾耐腐蚀与长期浸泡稳定性。窗口区域是维护重点，模型中应体现可清洁、可更换或加装刮刷/气吹清洗机构的接口位置。对于选型人员而言，这类探头不是独立运转的终端，而是水质在线监测系统的前端感知部件，需要与变送器、数据采集仪、供电单元和安装立柱协同布置。建模时把筒体、封头、线缆护套、密封槽和安装夹持位完整表达，能够直接用于支架干涉检查、浸没深度校核以及监测点位的装配方案推演。
