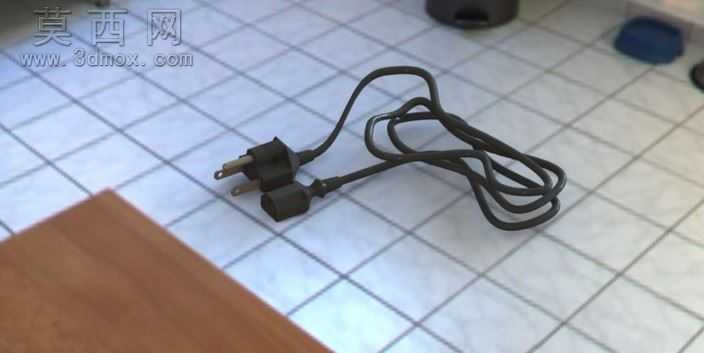

美标两插带尾品字尾电源线三维建模

本作品为美标两插输入、品字尾输出的民用供电电源线三维建模成果，建模过程以实物测绘尺寸为基准，首先在三维建模环境中绘制公制美标两插插片的截面轮廓，严格遵循美标NEMA 1-15P插头的插片间距、厚度、倒角尺寸规范，通过拉伸、拔模、圆角特征完成插头绝缘外壳的主体造型，外壳表面的合模线、防滑凹槽细节均通过曲面偏移、切除命令还原，保证外观与实物一致。线缆部分采用扫掠特征完成建模，首先绘制多段贴合实物自然盘绕形态的三维引导线，引导线的弯折半径均符合常规电源线的最小弯折半径要求，避免出现线缆过度弯折的失真效果，扫掠截面采用标准圆形线缆截面，直径匹配常规18AWG电源线的线径尺寸，同时通过曲面加厚、纹理映射模拟线缆外被PVC材质的哑光磨砂质感，还原黑色橡胶线缆的表面细微颗粒纹理。品字尾输出端部分，严格按照IEC C13品字尾接口的尺寸标准建模，三个导电接片的位置、深度、倒角均符合通用规范，尾部的应力释放护套通过变截面扫掠完成，模拟护套从硬塑接口到软质线缆的过渡弧度，还原护套处的防弯折加强筋结构。材质设置阶段，插头与品字尾的硬塑部分采用黑色ABS材质参数，调整漫反射粗糙度至0.8，添加轻微的环境反射效果模拟硬塑的半哑光质感；线缆外被部分采用软质PVC材质，粗糙度调整至0.9，关闭高反射属性，还原橡胶线缆的哑光吸光特性；内部插片部分采用黄铜金属材质，添加轻微的氧化做旧效果，避免金属质感过于突兀。渲染阶段采用柔和的室内漫反射光照，搭配浅灰色网格背景突出产品主体，通过多角度调整光源角度，还原线缆自然盘绕状态下的阴影层次，既保证各结构细节清晰可见，又真实还原日常使用中电源线的自然摆放形态。建模过程中重点考量了各部件的装配关系，插头与线缆的衔接处、品字尾与线缆的衔接处均做了自然的过渡处理，没有出现结构穿模、衔接生硬的问题，整体模型可用于电器产品配套展示、电源线结构演示、电商产品渲染等多个场景，模型结构完整，细节还原度高，尺寸符合行业通用标准。
