无润滑油口凸轮从动轴承组件三维设计

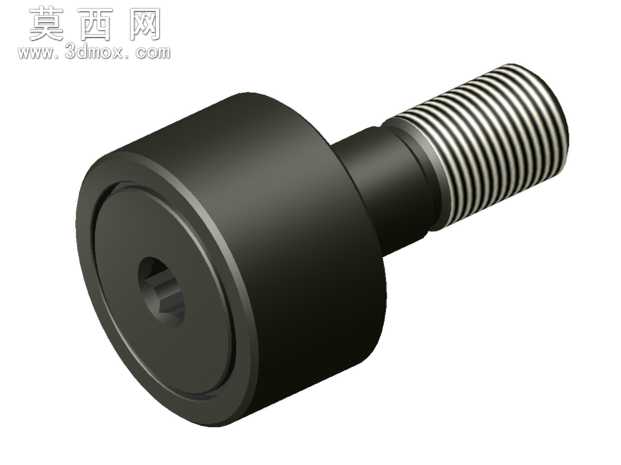

本作品为3/4规格无润滑油口凸轮从动件的三维建模成果，建模过程严格遵循机械零件设计规范，完整还原该类从动轴承的结构特征与装配逻辑。建模阶段以回转体特征为核心基础，首先通过草图绘制勾勒出零件的轴向截面轮廓，精准区分滚轮主体、连接轴颈、外螺纹段三个核心功能区域的尺寸边界，针对滚轮端面的内六角驱动孔，采用拉伸切除结合特征阵列的方式完成细节构建，保证孔位的同轴度与尺寸精度符合机械加工要求。外螺纹段通过螺旋线扫描切除的方式生成标准牙型，还原螺纹的导程、牙角参数，确保螺纹结构的工程实用性。材质与渲染环节，针对零件的金属材质特性，为滚轮外圆与轴身部分赋予哑光发黑钢材材质，调整材质的粗糙度、金属度参数，模拟工业热处理后发黑零件的表面质感，端面与螺纹部分保留金属切削后的细腻光泽，通过环境光遮蔽与漫反射参数调整，清晰呈现滚轮与轴颈衔接处的台阶结构、螺纹牙型的凹凸层次，让渲染效果既具备工业零件的写实感，又能清晰展示各部分结构边界。结构设计上，该凸轮从动件采用一体式轴身与滚轮的组合结构，取消润滑油口设计简化了零件外部结构，滚轮部分为厚壁圆柱结构，可承受凸轮传动过程中的径向载荷，轴颈部分做过渡台阶处理，避免应力集中，外螺纹段用于零件的安装固定，端面内六角孔方便装配时的拧紧操作，各部分结构的尺寸比例严格参照对应规格的工业产品参数设置，保证模型可直接用于机械结构的装配模拟、运动仿真场景。设计思路围绕工业常用凸轮从动件的实际应用需求展开，重点突出无油口设计的结构简洁性，建模过程中对所有锐边做工艺倒角处理，还原真实机械零件的加工工艺细节，避免模型出现尖锐棱角不符合生产实际的问题，同时对滚轮与轴身的衔接圆角做参数化设置，可根据不同载荷需求快速调整圆角大小，适配不同的使用工况，整体模型结构完整，特征清晰，可用于机械设计教学、凸轮机构运动仿真、设备装配演示等多种场景。
