异形弯转导风筒下料切割展开设计

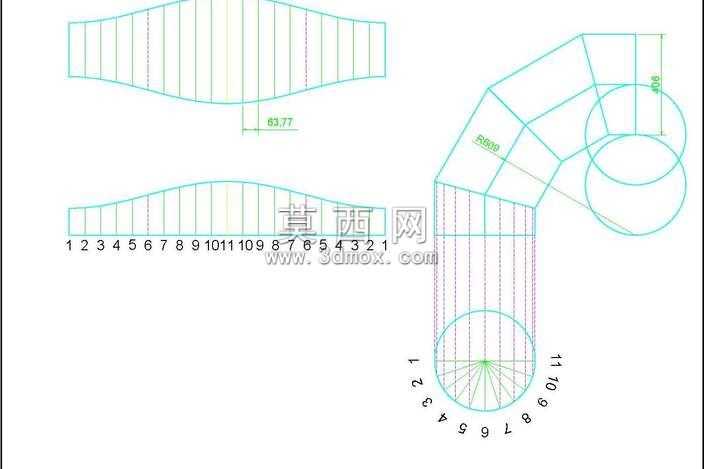

本设计针对异形弯转结构的导风筒开展下料切割展开建模工作，依托三维参数化建模逻辑完成整体结构的数字化构建，核心目标是实现曲面管道的精准展平，为后续钣金切割、卷制成型提供可直接落地的加工依据。建模过程中首先梳理导风筒的空间走向逻辑，明确直段、弯转段、变径段的衔接关系，对每一段曲面的曲率变化、截面轮廓尺寸进行精准约束，确保空间状态下导风筒的风道走向符合流体导向的基础需求，避免出现截面突变、风道弯折死角等影响导风效率的结构问题。在展开计算环节，建模时采用分块等分的处理逻辑，将连续的曲面管道沿周向、轴向划分为若干等分单元，对每个单元的空间边长、弧长参数进行逐一提取，通过曲面展平算法将三维空间曲面映射为二维平面轮廓，图中呈现的等分刻度、尺寸标注均为展平后的实际下料尺寸，可直接用于板材划线切割作业。材质设定上适配常规通风管道的加工需求，默认采用普通冷轧钢板作为基础加工材质，建模时同步预留板材厚度对应的折弯、卷边余量，避免因板材厚度影响最终拼接的吻合度。结构设计上充分考虑现场加工的便捷性，将复杂的空间弯管结构拆解为可通过平面切割、卷制、拼接完成的独立单元，每个单元的展开轮廓都标注了清晰的对位编号，加工时可按照编号顺序完成拼接对位，降低现场组对的难度，减少拼接误差。设计思路上摒弃了传统现场放样的低效模式，通过三维建模提前完成所有展开尺寸的计算验证，可有效减少材料浪费，提升加工精度，保证导风筒成型后内壁顺滑、风道通畅，满足通风系统的导风性能要求，同时该展开建模逻辑可适配不同尺寸、不同弯折角度的同类导风筒结构，具备较强的通用性，可通过参数调整快速生成对应规格的下料展开图，大幅缩短同类构件的设计准备周期。
