十二毫米面板式瞬时按压开关结构

　　这类小直径瞬时按钮常用于控制柜、操作盒、检测台、小型自动化设备以及手持控制装置中，承担人工触发、信号确认、点动控制、复位提示等功能。与自锁式按钮不同，瞬时开关在操作者按下帽体时完成触点状态切换，外力释放后由内部弹性机构自动回到初始位置，适合需要短时输入信号的场合，例如工序启动、急停旁的辅助确认、测试夹具触发、设备调试点位操作等。

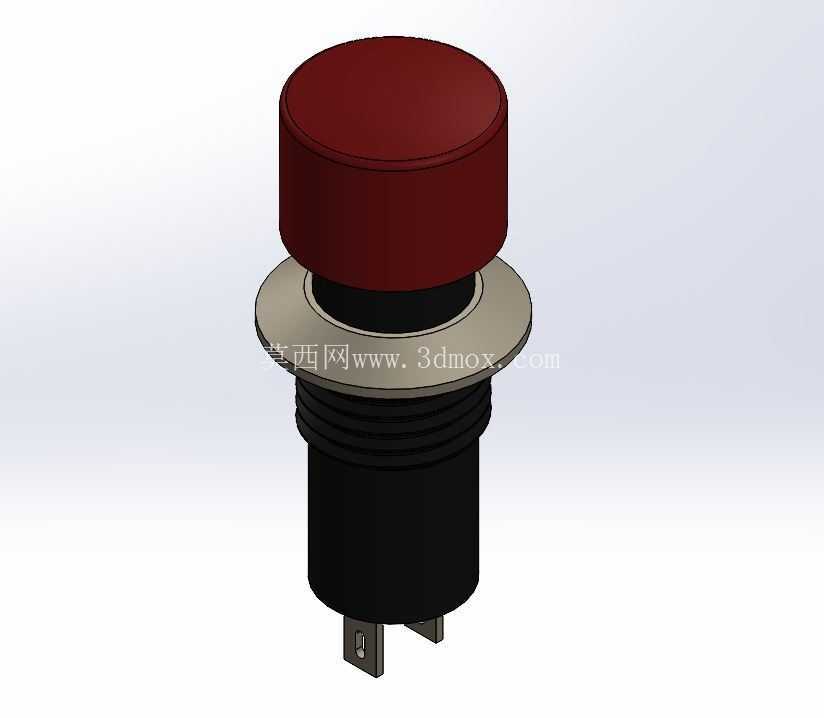

　　模型整体采用面板穿装结构，前端为圆形按压帽，帽体下方设置限位法兰，法兰后方为带外螺纹的安装柱，配合锁紧螺母可固定在面板开孔处。十二毫米规格的优势在于占用面板面积小，能够在密集排布的按钮区、指示灯区或紧凑型控制盒中布置多个操作元件。设计时需要重点确认面板开孔直径、法兰贴合面、螺纹有效长度以及背部接线空间，避免因板厚过大导致螺母无法锁紧，或因背部元件与线束干涉造成装配困难。

　　从结构表达上看，按压帽、密封或缓冲段、法兰盘、螺纹筒体、下部壳体和插片端子均被独立还原，能够直观呈现按钮从操作面到接线端的完整层级。帽体直径大于安装筒体，形成明确的按压区域；法兰面承担轴向定位，使开关安装后不会向面板后方窜动；螺纹段提供周向固定和夹紧力；下部壳体容纳触点与弹性复位部件；底部插片用于快速接线，适合与标准端子配合。

　　在设备选型和三维布局阶段，这类元件虽然体积不大，却会直接影响人机操作面的可用性。前面板设计要保证按钮帽边缘与相邻元件、箱体折弯边、标签区域留有足够距离，手指按压时不应碰到周边控件。背部则需要预留插拔线束和维护空间，尤其是插片端子方向，应与线槽走向一致，减少导线弯折。若面板需要防尘、防误触或频繁清洁，还应在帽体与法兰之间考虑密封垫或防护结构，并在模型装配中检查压缩量。

　　建模时，螺纹区域可按照实际选型标准建立代表性外形，用于干涉检查和装配表达；关键尺寸仍应以零件样本为准。工程图或总装中应标注开孔尺寸、面板厚度范围、按钮轴向高度、端子位置和按压行程边界。对于机构设计人员来说，该模型不仅是一个电气元件外观，更可用于校核操作面板布局、安装孔位、线束走向以及按钮与外壳之间的安全距离，从而在样机加工前发现装配冲突。
