圆柱滚子轴承承载旋转支撑结构

　　在重载旋转设备的设计环节，支撑部件的选型与结构还原直接决定整机运行寿命，这套圆柱滚子轴承结构完整还原了剖分式滚动支撑的全部装配关系，可直接用于传动系统的干涉校验、载荷路径分析与安装空间校核。从实际应用场景来看，这类轴承广泛布置在减速机输入输出轴、机床主轴箱、冶金输送辊道、重型泵体转轴以及工程机械回转节点中，主要承担径向重载，部分可适配小幅轴向窜动的工况，相比同尺寸深沟球轴承，线接触的滚动体形式能承受数倍的径向载荷，适合中低速、高冲击的连续运转场景。

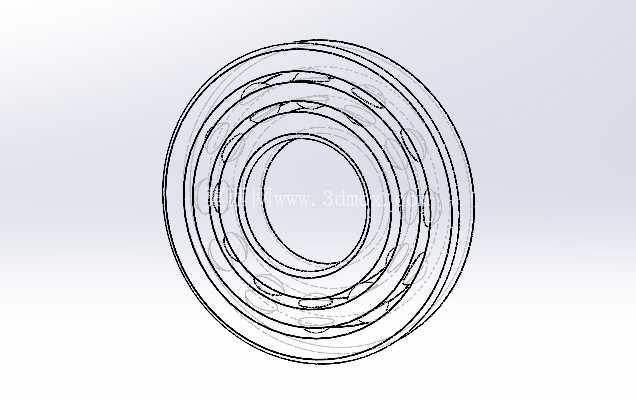

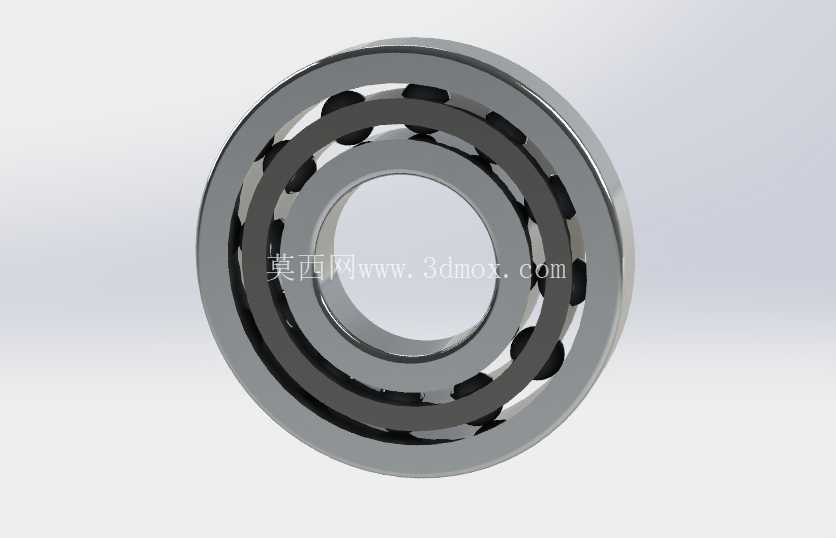

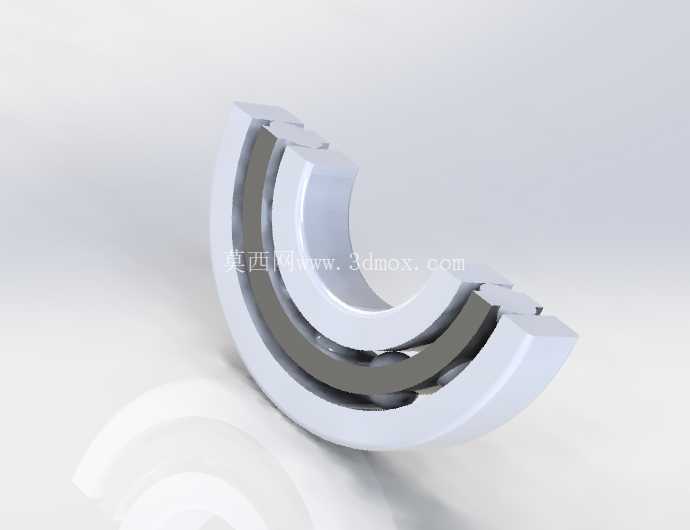

　　整套模型按照实际装配逻辑拆分建模：外圈为带双挡边的环形滚道构件，内圈为配套的直滚道基体，滚动体采用圆柱滚子，沿周向均匀排布，保持架采用兜孔式结构将每根滚子分隔定位，避免运转过程中滚子相互摩擦、错位，同时保证所有滚子受力均匀。建模过程中严格遵循轴承的配合公差逻辑：内圈与转轴采用过盈配合，外圈与轴承座孔采用过渡或小间隙配合，滚道与滚子的接触区域预留了合理的润滑间隙，既保证旋转灵活，又避免载荷下出现刚性卡死。设计思路上优先还原了轴承的载荷传递路径：转轴的径向载荷先传递到内圈，再通过线接触传递给圆柱滚子，滚子将载荷分散传递到外圈，最终传导至设备箱体，周向均布的多组滚子把集中载荷拆分到多个接触点，大幅降低单接触点的接触应力，延长疲劳寿命。

　　外形方面整体为同轴环形结构，外径、内径、宽度三个核心边界尺寸完全符合标准轴承的安装尺寸系列，外圈外径适配轴承座的镗孔安装位，内圈内径适配对应直径的转轴，两端面预留了密封件、挡圈的安装空间，装配时可直接套用标准轴承座、端盖、锁紧螺母的配套结构，不需要额外修改安装接口。模型中保持架的兜孔间隙、滚子的倒角、滚道的挡边高度都按照实际加工细节还原，既可以用于设备总装时的空间排布校验，避免转轴、端盖、密封件与轴承出现干涉，也能作为机械设计教学中滚动轴承结构原理的演示载体，帮助设计人员直观理解滚动支撑的内部构造、装配顺序与载荷承载逻辑，在新设备开发阶段提前验证轴承选型的合理性，减少后期样机试制时的装配返工。
