卧式承压储水锅炉罐体结构设计

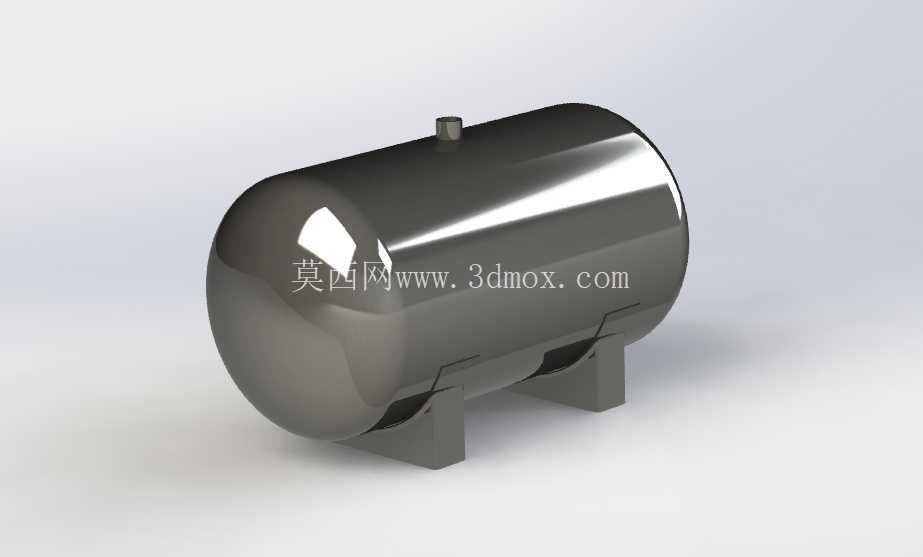

　　这款卧式承压罐体的结构设计，首先要匹配中小型供热系统的现场安装需求，整体采用长圆形卧式布局，相较于立式罐体，能有效降低设备整体重心，减少厂房竖向空间占用，适配多数老旧厂房、小型生产车间的层高限制，安装时不需要额外搭建过高的操作平台，日常检修阀门、仪表时人员站在地面即可完成大部分操作。罐体两端采用标准椭圆形封头结构，这种封头形式在承压工况下的应力分布更均匀，不会出现平板封头边角处应力集中的问题，能在相同壁厚下承受更高的工作压力，适合0.4-1.0MPa的常规供热承压工况。

　　罐体底部设置两个对称的鞍式支座，支座的支撑面做了加宽处理，与罐体接触的位置贴合罐体弧度做了仿形切削，避免局部应力集中压损罐体外壁，支座底板预留了地脚螺栓安装孔，安装时可直接通过膨胀螺栓固定在混凝土基础上，两个支座的间距经过受力核算，避开罐体的环向焊缝位置，防止焊缝长期受剪切力出现开裂风险。罐体顶部预留的短管接口，可根据实际使用场景对接安全阀、压力表、排气阀或者进出水管道，接口的法兰尺寸匹配常规工业管道标准，不需要额外做变径处理就能直接对接现有管路。

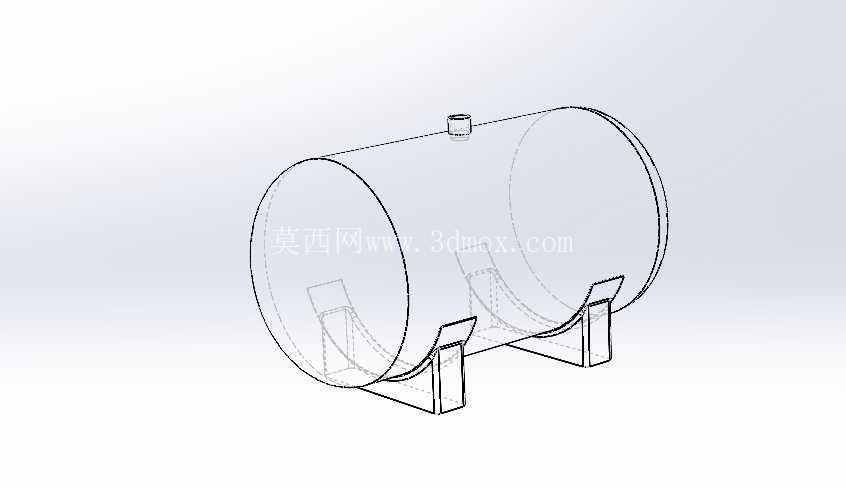

　　从建模逻辑来看，整个罐体先通过旋转特征做出主体筒身与封头的基础轮廓，再通过拉伸切除做出各个接口的开孔，鞍式支座单独建模后通过装配约束定位到罐体底部，所有焊缝位置都做了0.5mm的倒角处理，还原实际焊接工艺的结构特征，模型的壁厚参数均匀一致，可直接导入仿真软件做承压应力分析，也能用于生成工程图纸指导生产加工。在实际应用场景中，这类罐体既可以作为小型热水锅炉的储水承压单元，用于小型工厂的生产供热、员工宿舍的生活热水供应，也可以作为压缩空气系统的稳压储气罐，或者换热系统的膨胀罐体使用，不同场景下只需要调整顶部接口的阀门配置即可，不需要改动主体结构。

　　设计时特意控制了罐体的长径比在3:1左右，这个比例下罐体内部的流体流动更平稳，不会出现局部滞流区，作为储水设备使用时能减少水垢沉积的概率，作为储气设备使用时能降低气流脉动带来的罐体震动。罐体的外表面没有多余的凸起结构，后期做保温层包裹时施工更方便，保温材料可以紧密贴合罐体外壁，减少热量损耗。
