便携式手持折叠桌面两用小风扇结构设计

　　这款便携风扇的结构设计，最初是针对户外作业临时降温、桌面工位小范围送风两类场景做的适配，在做结构拆解前先明确两类场景的核心约束：户外手持使用时，整机重量不能超过200g，握持段不能有突出棱角，长时间握持不会硌手；桌面放置时，支撑结构要能在15度倾斜的工作台面保持稳定，不会因为运行振动出现滑移。

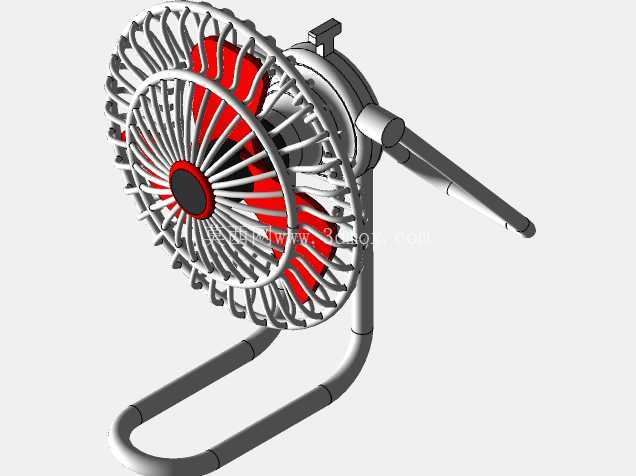

　　先看支撑结构的设计逻辑，没有采用常见的直柄加独立底座的拆分结构，而是用单根弯折的金属杆做一体化支撑，弯折段的曲率经过反复调整，手持段的直径控制在18mm，刚好贴合成年人手掌握持的自然弧度，弯折形成的U型底架，两个支撑脚的展开宽度达到120mm，放置在桌面时，重心落在U型架的中心区域，即使扇头调整到最大仰角，整机的重心投影也不会超出支撑脚的边界，不会出现侧翻的问题。支撑臂和扇头的连接位置做了阻尼转轴结构，阻尼力矩调整到0.8N·m，既可以单手调整扇头的俯仰角度，调整到位后又不会因为扇叶转动的振动出现角度滑移，俯仰调节的范围覆盖0到120度，不管是手持对着面部送风，还是放在桌面对着上半身送风，都能找到合适的角度。

　　扇头部分的结构设计优先考虑送风效率和安全防护，扇叶采用三片式后掠翼结构，叶型的扭转角从叶根到叶梢做渐变处理，叶根处扭转角28度，叶梢处扭转角12度，这种设计可以在转速达到3000rpm时，把送风距离推到1.8米，同时降低叶梢处的气流紊流，减少运行时的风噪。扇叶外围的防护网采用径向辐条加外圈加强筋的结构，辐条的间隙控制在8mm以内，既可以防止手指误触转动的扇叶，又不会因为辐条过密阻挡气流，防护网的外圈做了1.5mm的圆角处理，即使手持时不小心碰到防护网边缘，也不会划伤皮肤。扇叶中心的装饰盖做了内嵌式设计，和防护网中心的安装座齐平，不会突出平面增加不必要的风阻。

　　驱动部分的安装位做了同轴度约束，电机安装座和扇叶轴孔的同轴度公差控制在0.05mm以内，避免扇叶转动时出现偏心振动，电机的固定方式采用三颗周向均布的螺丝锁紧，同时在电机和安装座之间垫了1mm厚的硅胶减震垫，吸收电机运行时的高频振动，避免振动传递到支撑臂和握持段，手持使用时不会有明显的麻手感。电池仓设计在握持段的内部，仓体的长度刚好容纳一节18650锂电池，仓盖做了卡扣式结构，不需要额外工具就可以打开更换电池，握持段的尾部做了挂绳孔设计，户外使用时可以穿挂绳套在手腕上，防止意外滑落。

　　整机的外形尺寸控制得比较紧凑，扇头直径100mm，支撑臂展开后的总长度180mm，折叠后（把支撑臂转到和扇头平行的位置）的整体厚度只有45mm，可以轻松放进工装裤的侧袋或者小型工具包中，不会占用过多的收纳空间。安装边界方面，因为是便携移动式的送风设备，不需要做固定安装，只需要放置平面的直径不小于120mm，就可以稳定放置使用；如果是在特殊的作业场景，比如设备检修时需要临时固定在设备机架上，也可以利用U型支撑脚的间隙，搭配扎带把风扇固定在管径不超过30mm的杆件上，拓展使用场景。

　　在细节结构处理上，所有的壳体拼接位置都做了止口设计，拼接缝隙控制在0.2mm以内，既可以提升整机的外观质感，也可以防止日常使用时的灰尘、少量溅水进入壳体内部，提升户外使用的可靠性。扇叶和防护网之间的间隙控制在3mm，既不会因为间隙过小出现扇叶擦碰防护网的问题，也不会因为间隙过大让手指有机会穿过防护网碰到转动的扇叶，平衡了安全和运行可靠性的要求。
