立式活塞式空气动力驱动马达结构

　　在工业气动系统的应用场景里，这类立式结构的空气马达常作为小型工位的动力输出单元，适配需要防爆、无电火花风险的作业场景，比如化工车间的小型工装驱动、易燃易爆粉体输送线的辅助动力端，或是狭小空间内不需要外接电源的旋转动力工位，相比电动驱动单元，它不会因过载出现烧损问题，在高负载堵转工况下也能保持稳定的扭矩输出，不会产生额外的热积累风险。从实际用途来看，它可以直接连接小型传送带的驱动辊、工位夹具的旋转工装，或是作为小型冲压机构的动力源，通过压缩空气的压力能转换为旋转机械能，输出端的带轮结构可以直接适配三角带传动，匹配不同转速比的从动端需求，不需要额外加装复杂的减速机构就能实现低转速大扭矩的输出特性，在频繁正反转切换的工位上，它的响应速度比同功率电动马达更快，启动扭矩也更充足，不会出现低压启动无力的问题。

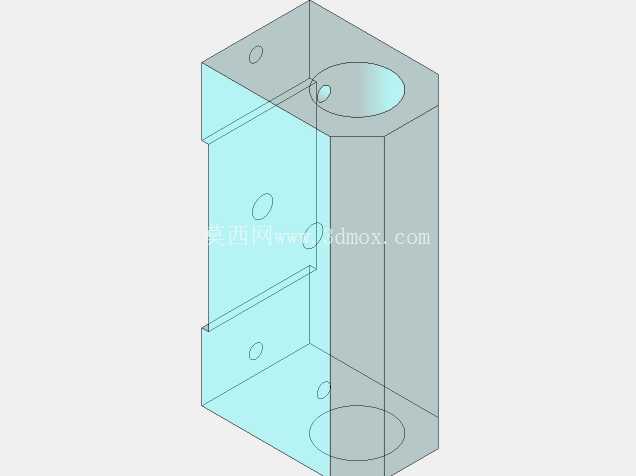

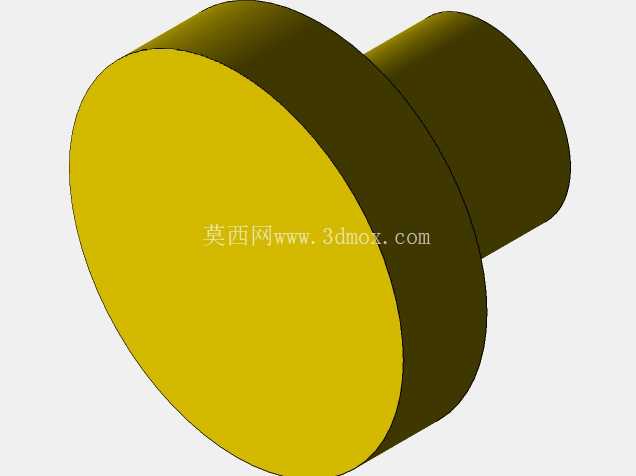

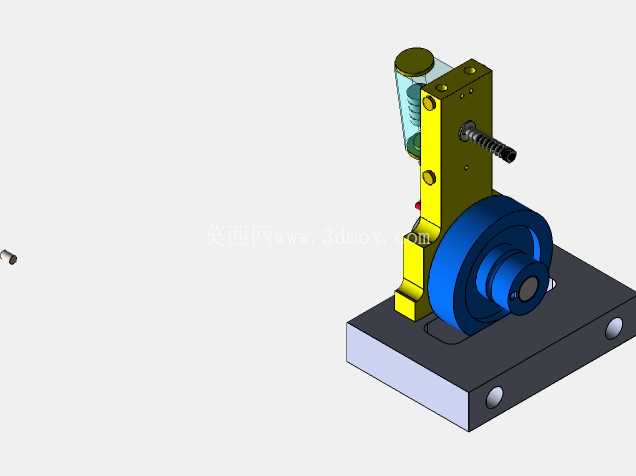

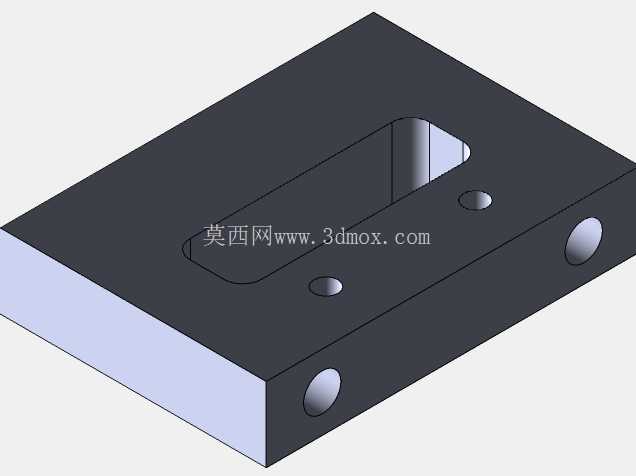

　　从功能特性上拆解，这个结构的主体采用立式立柱集成布局，将配气阀组、活塞腔体、传动曲柄机构全部整合在单块立式机身上，减少了分散布局带来的管路泄漏点，侧面伸出的调节旋钮可以直接调整进气节流开度，实时控制输出转速与扭矩大小，顶部的透明腔体可以直观观察内部润滑油脂的存量，不需要拆解设备就能完成日常运维的检查工作，底部的安装底板设置了两个定位销孔与沉头安装孔，安装时可以直接通过销孔完成与安装基座的定位，再用螺栓锁紧即可，不需要反复调整输出轴的同轴度。

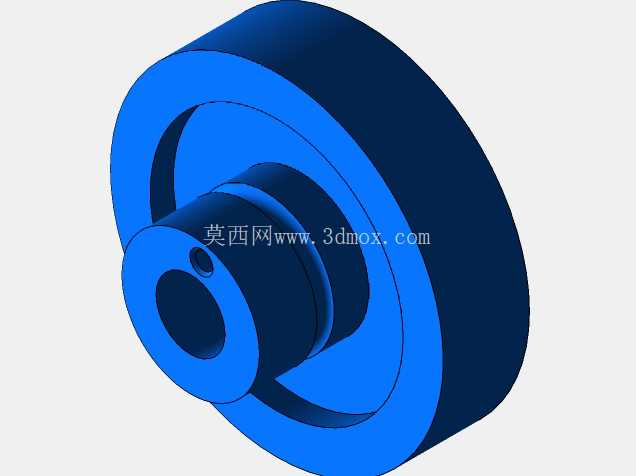

　　设计思路上，这个结构优先考虑了气动系统的集成化需求，将原本分散的进气过滤、流量调节、动力转换、输出传动几个模块做了一体化整合，没有采用传统气动马达的分体式管路连接设计，所有内部气路都直接在机身铸件内部加工成型，减少了外接管路的数量，也降低了车间内压缩空气管路杂乱带来的安全隐患；传动部分采用曲柄滑块结构将活塞的往复运动转换为输出轮的旋转运动，配合机身侧面的导向限位结构，保证活塞往复运动的直线度，减少运动过程中的侧向磨损，延长密封件的使用寿命。外形尺寸与安装边界方面，整个结构的安装底板长宽尺寸控制在小型工装的适配范围内，整体高度不会超出常规工位的安装空间限制，输出带轮的中心高与底板的安装面保持固定尺寸，在配套设计工装时可以直接沿用这个中心高参数设计从动轮的安装位置，不需要额外做高度调整；侧面的调节旋钮突出机身的距离较短，不会在安装后与周边的防护结构产生干涉，顶部的注油口位置预留了足够的操作空间，日常加注润滑脂时不需要拆解周边的防护板，直接用标准黄油枪就能完成注油操作。

　　在实际选型适配时，这类气动马达可以直接替换同安装尺寸的小型电动马达，不需要改动原有安装基座的孔位，只需要将原有电源线替换为压缩空气管路即可，改造工作量极小，在对防爆等级有要求的作业区域，这种驱动方案不需要额外做防爆处理，本身依靠压缩空气驱动，不会产生电气火花，适配绝大多数有防爆要求的生产工位。结构内部的密封件全部采用耐油橡胶材质，适配常规工业压缩空气的含油工况，不需要额外加装油雾器也能保证内部运动部件的润滑，简化了气动回路的配置，输出轴端采用密封轴承支撑，能承受一定的径向负载，直接连接带轮或者链轮传动时不会出现轴端变形的问题。
