活塞发动机动力传动连杆结构设计

　　在往复式活塞动力设备的动力传递链路中，连杆是承担运动形式转换的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。从实际工况来看，连杆需要在高速往复运动中持续承受交变载荷，包括活塞做功行程传递的爆发压力、往复运动产生的惯性力、以及曲轴旋转带来的侧向弯矩，这就要求构件在结构设计阶段充分平衡强度、刚度与轻量化三者的关系，避免运行过程中出现杆身弯曲变形、大小端连接失效、疲劳断裂等故障。

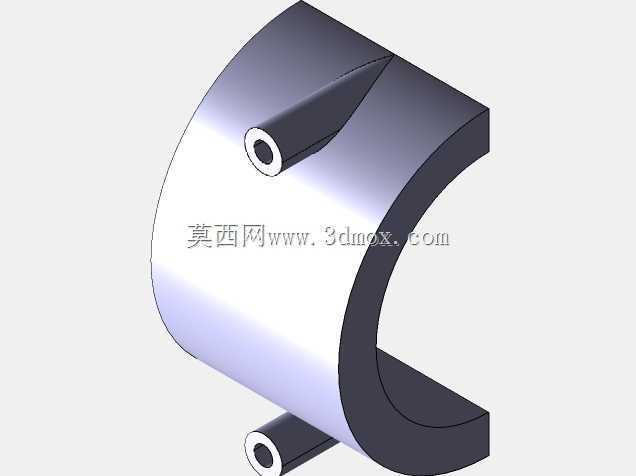

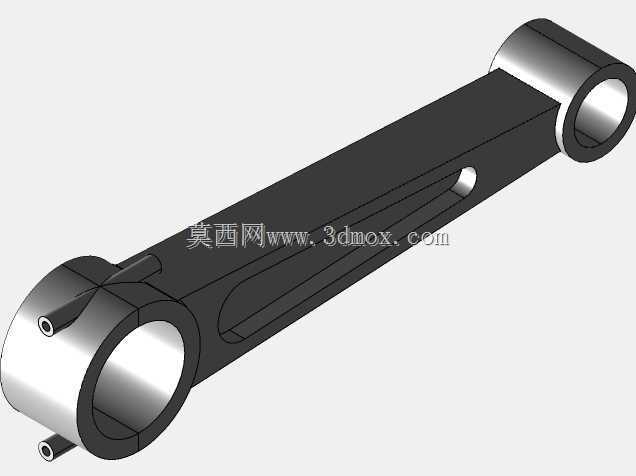

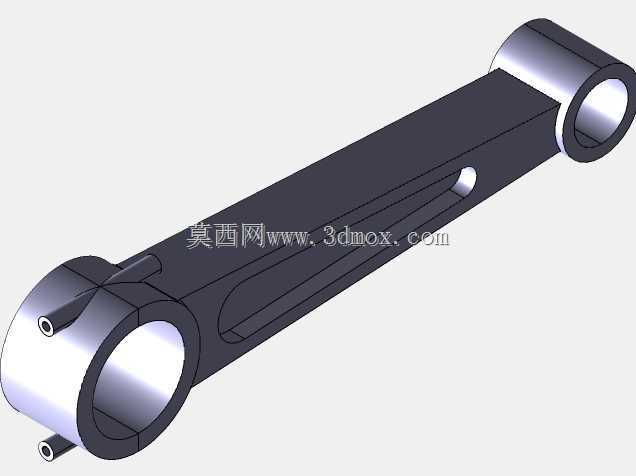

　　从结构布局来看，该连杆采用分体式大小端配合长杆身的经典构型，小端为整圆通孔结构，用于通过活塞销与活塞组件形成铰接配合，安装时需匹配对应规格的活塞销衬套，降低铰接位置的摩擦磨损，衬套与小端内孔采用过盈压装的装配方式，配合面的尺寸公差需要严格控制，避免工作过程中衬套出现转动、窜动导致的润滑失效。大端为剖分式结构（图中展示为连杆主体的大端半圆部分），用于与曲轴的连杆轴颈形成配合，装配时通过连杆螺栓将连杆盖与主体紧固，抱紧曲轴连杆轴颈，配合轴瓦实现转动副的低摩擦运行，大端的剖分面加工精度直接影响装配后的轴孔圆度，若形位公差超差，会导致轴瓦偏磨、润滑油压泄漏等问题。

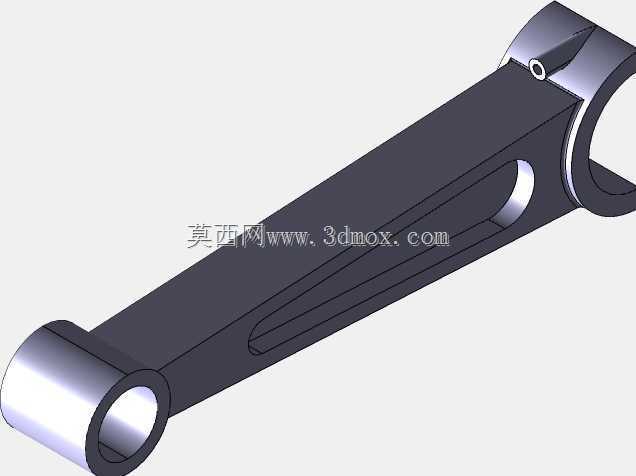

　　杆身部分采用工字形截面构型，这种截面设计可以在尽可能降低构件整体重量的前提下，保证杆身各个方向的抗弯、抗扭刚度，减少高速运动下的惯性载荷，同时杆身内部设置有贯通的润滑油道，可将从曲轴油道输送来的压力润滑油引导至小端衬套位置，实现活塞销与衬套配合面的持续润滑，避免干摩擦导致的部件烧蚀。杆身与大小端的过渡位置均采用大圆角平滑过渡设计，避免截面突变带来的应力集中问题，从根源上降低交变载荷下疲劳裂纹的萌生概率，这也是动力类承力构件设计中需要重点关注的细节，很多连杆的早期失效都源于过渡圆角加工不足导致的应力集中。

　　从安装边界来看，连杆的整体长度决定了活塞的行程范围与压缩比参数，设计时需要匹配对应机型的气缸中心距、曲轴回转半径、活塞销孔中心高度等参数，确保活塞运行到上止点与下止点时，不会与气缸盖、曲轴平衡块出现运动干涉。小端的外径尺寸需要预留足够的活塞销座避让空间，避免活塞往复运动过程中小端与活塞销座发生碰撞；大端的外圆尺寸需要匹配曲轴箱的内部空间，确保曲轴旋转过程中连杆大端不会与曲轴箱内壁、其他缸的连杆部件发生运动干涉，尤其是直列多缸机型，连杆的大端宽度、杆身摆角范围都需要经过严格的运动仿真校核，避免运行中出现部件碰撞。

　　在实际应用场景中，这类连杆不仅用于传统的车用汽油、柴油活塞发动机，也广泛应用于通用小型汽油机、空压机、柱塞泵等需要实现往复运动与旋转运动转换的设备中，不同应用场景下的连杆载荷特性存在差异：车用动力机型需要兼顾高转速下的轻量化与高爆发压力下的强度，通常会采用锻造合金钢材质并进行表面强化处理；通用小型动力设备的连杆载荷相对较低，部分会采用粉末冶金或者高强度铝合金材质，在满足强度要求的前提下进一步降低重量，减少运动惯性带来的振动。

　　设计过程中，除了静态的强度校核，还需要完成动态的运动学与动力学仿真，计算不同转速下连杆各个截面的受力变化曲线，结合材料的疲劳特性参数校核疲劳安全系数，同时还要对连杆组件进行动平衡匹配，避免高速运行时因不平衡量过大导致发动机振动超标，影响整机的NVH表现。连杆的大小端孔中心距、两孔的平行度、杆身的直线度等形位公差都有严格的精度要求，这些参数如果超差，会导致活塞在气缸内出现偏磨，不仅会降低活塞与气缸套的使用寿命，还会导致气缸密封性能下降，出现动力不足、烧机油等故障。
