IN WIN土星ASN120台式机散热风扇结构

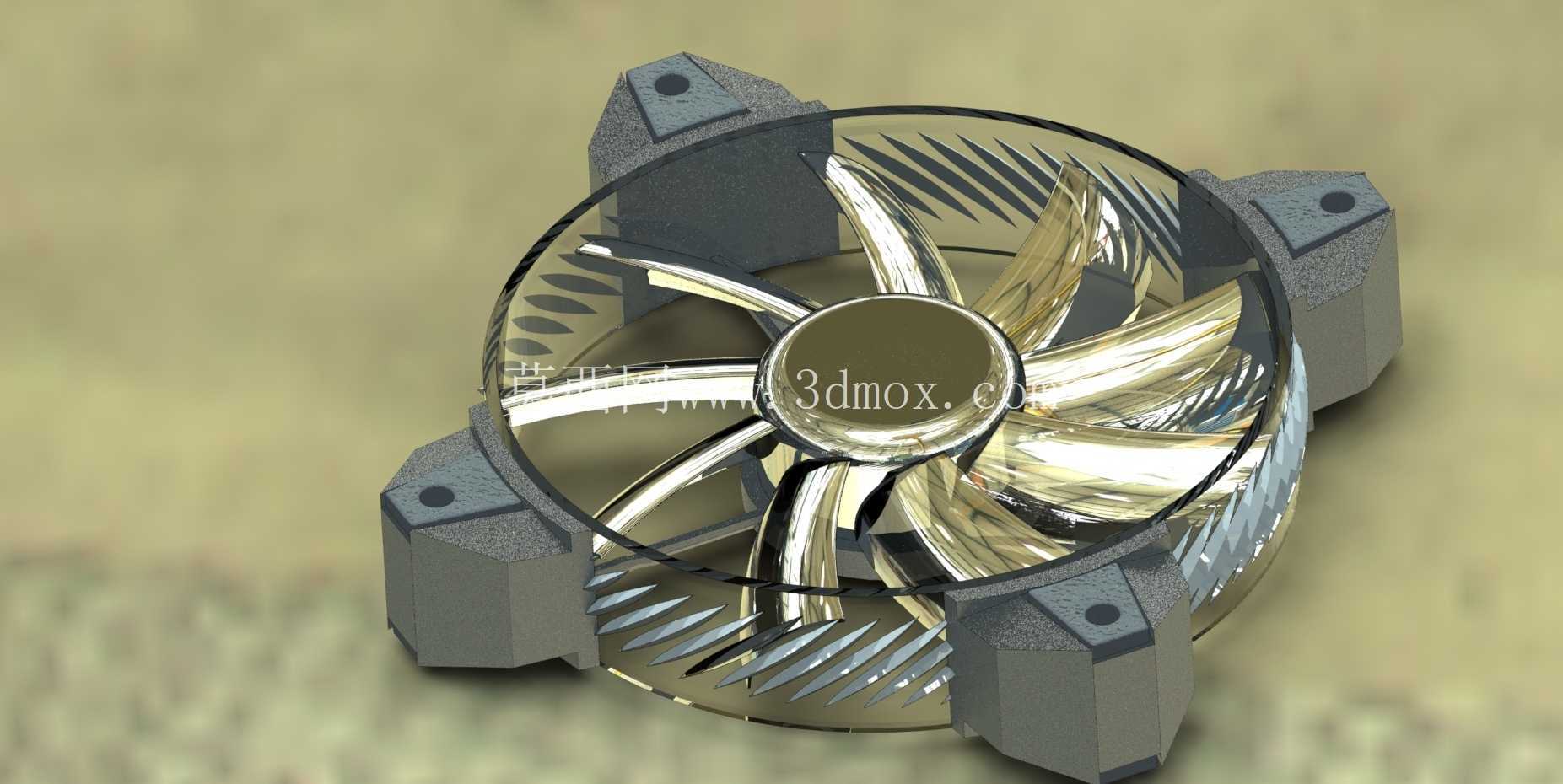

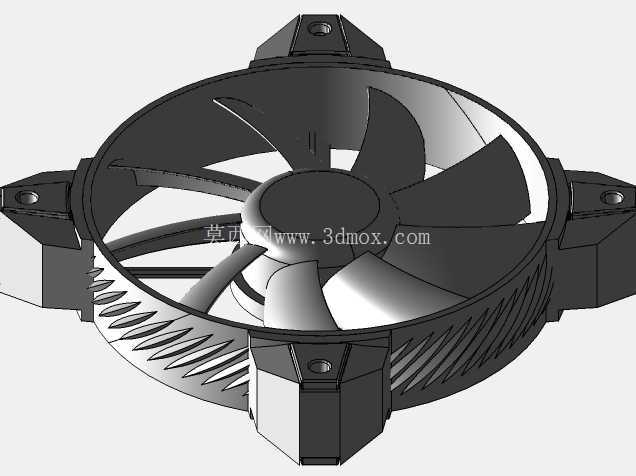

　　这款120mm规格的机箱散热风扇，主要面向台式计算机机箱内部的主动风冷散热场景，可适配机箱前置、后置、顶置的标准120mm风扇安装位，也可兼容部分塔式CPU风冷散热器、一体式水冷排的风扇安装位，通过定向带动空气流动，带走机箱内部硬件工作产生的积热，维持硬件运行在合理的温度区间。从结构设计来看，该风扇采用四角带减震安装脚的框架结构，四个安装凸台预留标准安装孔位，孔位间距符合120mm风扇的通用安装规范，安装时可通过橡胶减震钉或者自攻螺丝固定，安装脚的减震材质能够缓冲扇叶高速转动时产生的微幅振动，避免振动传递到机箱钣金产生共振噪音。

　　扇叶采用大弧度曲面设计，七片扇叶的叶型经过气动优化，进风侧做了切角处理，能够在相同转速下提升进风量，同时降低扇叶切割空气产生的紊流噪音，扇叶边缘的导流结构可以理顺出风方向的气流，减少气流扩散带来的风压损失。风扇中部的轮毂区域集成电机安装位，内部可容纳标准直流无刷电机，轮毂外圈的透明导光圈可兼容RGB灯效的走线与导光结构，满足侧透机箱的视觉展示需求。框架外圈的导风圈做了窄边设计，能够尽可能扩大有效通流面积，同时框架边缘的密封结构可以减少扇叶边缘的漏风损失，提升风扇的静压表现，在面对冷排、防尘网这类风阻较大的遮挡物时，依然能够保持足够的通风量。

　　在安装边界上，该风扇整体厚度符合12025风扇的标准厚度尺寸，安装时不会与机箱内的内存马甲、主板散热装甲产生空间干涉，四角的安装脚做了下沉式设计，固定后风扇主体与安装面之间预留有微小间隙，避免硬接触传递振动。扇叶与框架内壁之间预留了均匀的转动间隙，既不会因为间隙过大产生回流损失，也不会因为间隙过小导致扇叶转动时蹭到框架，保障长期运行的稳定性。在实际选型应用中，这类120mm风扇是目前台式机箱散热的通用规格，不同转速版本可适配不同的散热需求，低转速版本可用于机箱进风位追求静音表现，高转速版本可用于冷排排风位追求更强的散热性能，该结构模型完整还原了风扇的外部装配特征，可用于机箱散热风道仿真、整机装配干涉检查等设计场景，帮助结构工程师在整机设计阶段提前确认风扇安装的空间匹配度，也可用于散热方案选型时的结构参考。
