台式机CPU轴流散热风扇组装结构

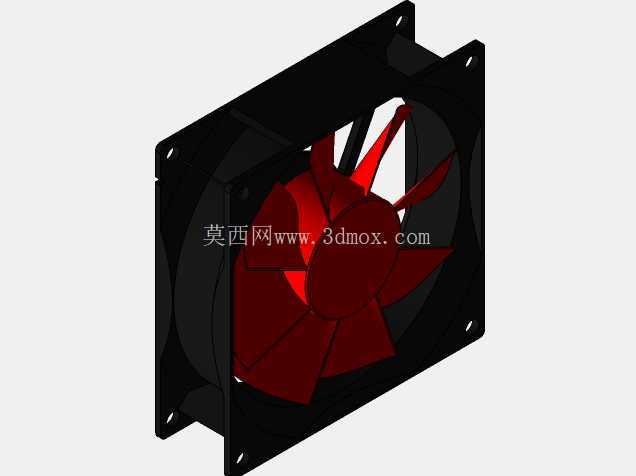

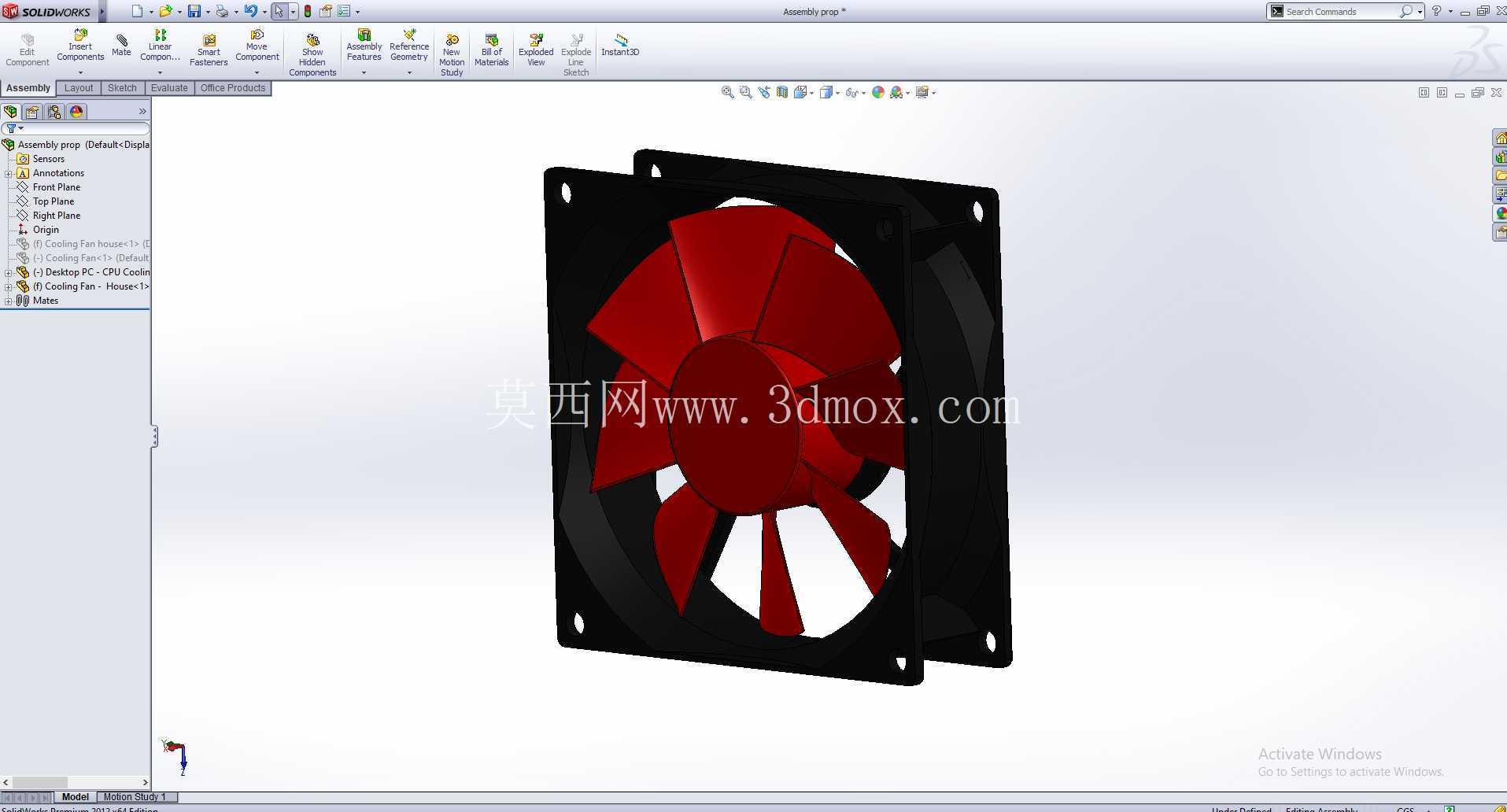

　　日常做消费电子散热结构选型时，这类轴流CPU散热风扇是台式主机风冷方案里的核心部件，主要作用是通过定向气流带走CPU散热器鳍片上蓄积的热量，避免处理器因核心温度过高触发降频保护，甚至出现长期过热导致的硬件寿命折损问题。这套组装模型完整还原了量产风扇的全部装配层级，从外框的安装固定结构、内部的叶轮动平衡构型，到中心的轮毂连接位都做了等比例复刻，没有做多余的结构简化，能直接用来做机箱内部的风道仿真验证，也可以作为整机装配干涉检查的参考件。

　　从实际安装边界来看，这款风扇采用标准方形外框设计，四个边角预留了统一规格的安装孔位，孔位间距符合消费级台式机散热配件的通用安装规范，既可以直接固定在塔式CPU散热器的鳍片组侧面，也能适配机箱的预留风扇位做辅助进风、排风使用，安装时不需要额外做定制转接件，通用适配性较强。外框的边框厚度做了合理控制，不会过度占用机箱内部的纵向空间，在小尺寸MATX机箱里也能避开内存马甲、主板散热装甲的凸起位置，减少装配干涉的概率。

　　设计思路上，叶轮采用七片大倾角弧面叶片构型，叶片前缘做了切角优化，能在相同转速下提升轴向的送风效率，同时降低叶片切割气流产生的高频风噪；叶片根部和中心轮毂做了圆弧过渡连接，避免长期高速转动时出现应力集中导致的叶片断裂问题。外框的内侧做了一圈微凸的导流环，能约束叶轮边缘的气流乱流，减少边缘漏风带来的风压损失，让送出的气流更集中地吹向散热器鳍片区域，提升热交换效率。中心轮毂位置预留了电机装配的空腔，能容纳标准尺寸的直流无刷电机，走线槽位也做了隐藏式设计，避免线材突出干扰叶轮转动，也不会打乱出风方向的气流流场。

　　在实际工程应用场景里，这类风扇除了用在台式机CPU散热场景，也可以通过调整安装孔位适配工控机、服务器、小型通讯机柜的散热位，只要安装尺寸匹配，就能直接复用这套成熟的轴流风扇结构，不需要重新开模设计外框和叶轮构型，能大幅缩短散热方案的开发周期。做结构验证时，这套模型可以直接导入热仿真软件，设置对应转速下的风量风压参数，就能模拟不同机箱风道布局下的散热效果，提前预判散热瓶颈，减少实物打样的迭代次数。
